8.3 Elektrická přípojka
Varování
Řídící jednotka LC 220 musí být připojena podle
norem a předpisů platných pro danou aplikaci.
Varování
Před otevřením krytu vypněte napájecí napětí.
Hodnoty provozního napětí a frekvence jsou vyznačeny na
typovém štítku. Zkontrolujte, zda je řídící jednotka vhodná pro
provoz při napájecím napětí, které chcete použít.
Všechny kabely/vodiče musí být připojeny přes kabelové
průchodky a těsnění (IP65).
Elektrická zásuvka musí být umístěna v blízkosti rozvaděče,
protože řídící jednotka je dodávána s 1,5 m kabelem,
Schuko zástrčkou pro jednofázová a zástrčkou CEE pro třífázová
čerpadla.
Maximální hodnota pojistky je uvedena na typovém štítku řídící
jednotky.
Pokud to vyžadují místní předpisy, nainstalujte externí síťový
vypínač.
8.4 Nastavení LC 220
LC 220 má 4 kontaktní DIP spínače. Viz obr. 16.
Chcete-li provést nastavení, otevřete skříňku pomocí
bajonetových upevňovacích zámků. Zámky na levé straně mají
řetízkové závěsy.
Po nastavování DIP spínačů musí být vypnut
přívod napájecího napětí na řídící jednotku po
dobu min. 10 sekund, aby byla zajištěna správná
Pokyn
konfigurace při opětném uvedení do provozu po
provedené změně nastavení DIP spínačů.
DIP přepínač má následující funkce:
• nastavení zapínací hladiny (spínač 1). Z výroby je nastavení
vstupu 250 mm nad podlahou pro co nejvyšší využití objemu
nádrže. Na toalety postavené na podlaze, je třeba změnit
nastavení na 180 mm. Zapínání a vypínání bude nastaveno
automaticky.
• zvolení automatického resetu alarmové signalizace (spínač 2)
• zvolení servisního intervalu (přepínač 3)
• volba snímače (vypínač 4).
Nastavení DIP přepínače od výrobce ukazuje obr. 16.
Každý jednotlivý spínač DIP (1 až 4) lze přepnout do polohy OFF
(VYP) nebo ON (ZAP).
Po provedení změny nastavení DIP spínačů, musí být řídící
jednotka vypnuta na dobu alespoň 10 sekund!
Spínače 1 až 4 nastavte takto:
• Spínač 1 (zapínací hladina):
Pol. Popis
Čerpadlo se spustí, když hladina ve sběrné nádrži
ON
dosáhne 250 mm.
Čerpadlo se spustí, když hladina ve sběrné nádrži
OFF
dosáhne 180 mm.
• Spínač 2 (automatický reset alarmu):
Pol. Popis
Indikace poruchy bude resetována, když porucha
pomine, což znamená, že signálky se přepnou na off
ON (vyp) a poruchové signály k externímu poruchovému
zařízení a zabudovanému bzučáku budou
deaktivovány.
Tento alarmový signál musí být resetován ručně
OFF
přepnutím přepínače do polohy "0"
60
• Spínač 3 (servisní interval):
Pol. Popis
Funkce pro připomenutí, že je čas na údržbu,
ON je aktivována. Žlutá signálka se rozsvítí, když je čas na
údržbu. Interval údržby je 1 rok (pevná hodnota).
Funkce pro připomenutí, že je čas na údržbu,
OFF
je deaktivována.
• Spínač 4: (výběr snímače):
Pol. Popis
ON Analogový tlakový snímač.
OFF Ultrazvukový snímač (přednastavený)

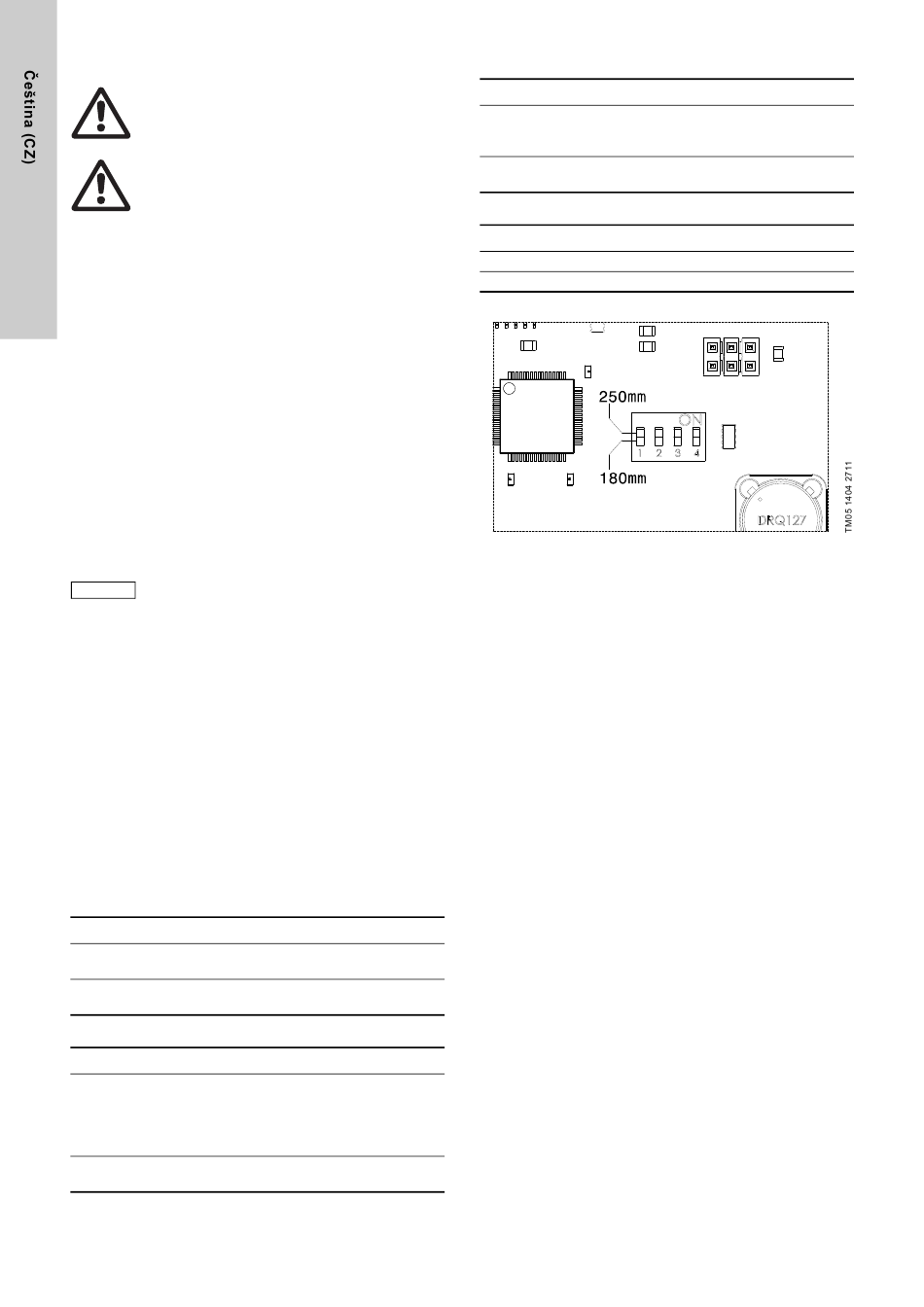

Obr. 16 Spínač DIP
