7.2 Smjernice za ugradnju precrpne stanice

Smjernice za ispravnu mehaničku ugradnju precrpne stanice
prema EN 12056-4
Pogledajte poglavlje 7.1.1 Montažna skica.
• Ugradite precrpnu stanicu u pravilno osvijetljenu i ventiliranu
prostoriju sa 60 cm slobodnog prostora oko svih dijelova za
servisiranje i rad.
• Osigurajte sabirnu jamu ispod razine poda. Ukoliko se
precrpna stanica ugrađuje u podrumu za koji postoji opasnost
prodora podzemnih voda, preporuča se (u nekim je zemljama
propisano) ugradnja crpke za odvodnju u odvojenoj sabirnoj
jami ispod razine poda. Pogledajte sl. 10.
Sabirni spremnik, crpka i kablovi mogu biti
Uputa
potopljeni (maks. 2 m do 7 dana).
Regulator se mora instalirati u suhoj i dobro
Upozorenje
provjetravanoj prostoriji.
• Svi cijevni priključci moraju biti fleksibilni kako bi se smanjila
rezonancija.
• Precrpne stanice moraju biti osigurane od podizanja i
savijanja.
• Sve ispusne cijevi (precrpna stanica, membranska crpka i
crpka za odvodnjavanje), moraju imati petlju iznad lokalne
razine povratne vode. Najviša točka "labuđeg vrata"/brtve
povratne vode mora biti iznad razine ulice.
• Za ispusne cijevi, DN 80 naviše, ugradite zaporni ventil u
ispusnoj cijevi. Također, osigurajte zaporni ventil i u ulaznom
vodu.
• Površinske vode ne smiju biti ispuštene u precrpnu stanicu
unutar zgrade. Za to je potrebna posebna precrpna stanica
izvan zgrade.
• Precrpna stanica mora biti opskrbljena sa odobrenim
protupovratnim ventilom prema EN 12050-4.
• Volumen ispusne cijevi iznad protupovratnog ventila do razine
povratne vode mora biti manji od efektivnog volumena
spremnika.
• Općenito, precrpna stanica za crnu otpadnu vodu mora biti
ventilirana iznad razine krova. Međutim, dopušteno je izvesti
ventilaciju, kao sekundarnu ventilaciju, u ventilacijski sustav
glavne zgrade.
• Ako se otpadna voda ispušta u sabirni vod, sabirni vod mora
imati omjer ispune od najmanje h/d = 0,7.
Sabirni vod mora biti za najmanje jedan nazivni promjer veći
nakon spoja ispusne cijevi.
• Koristite membransku crpku za jednostavno, ručno pražnjenje
sabirnog spremnika u slučaju kvara crpke (nije obavezno).
188
7.3 Preporučeni koraci za mehaničku ugradnju
precrpne stanice
1. Provjera opsega isporuke. Za opseg isporuke, pogledajte
poglavlje 3. Opseg isporuke.
2. Priprema ulaza rezanjem potrebnih rupa. Koristite krune za
bušilice ∅100 za DN 100 i ∅43 za DN 50 ulaze. Crta rezanja
je udubljena. Da bi se izbjegli oštri rubovi, rupe se moraju
izbrusiti. Brtve utičnica su isporučene sa obujmicama.
3. Priprema priključka za membransku crpku (opcionalno).
Koristite krunu za bušilicu, ∅43, za DN 50 priključak.
Da bi se izbjegli oštri rubovi, rupe se moraju izbrusiti.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150

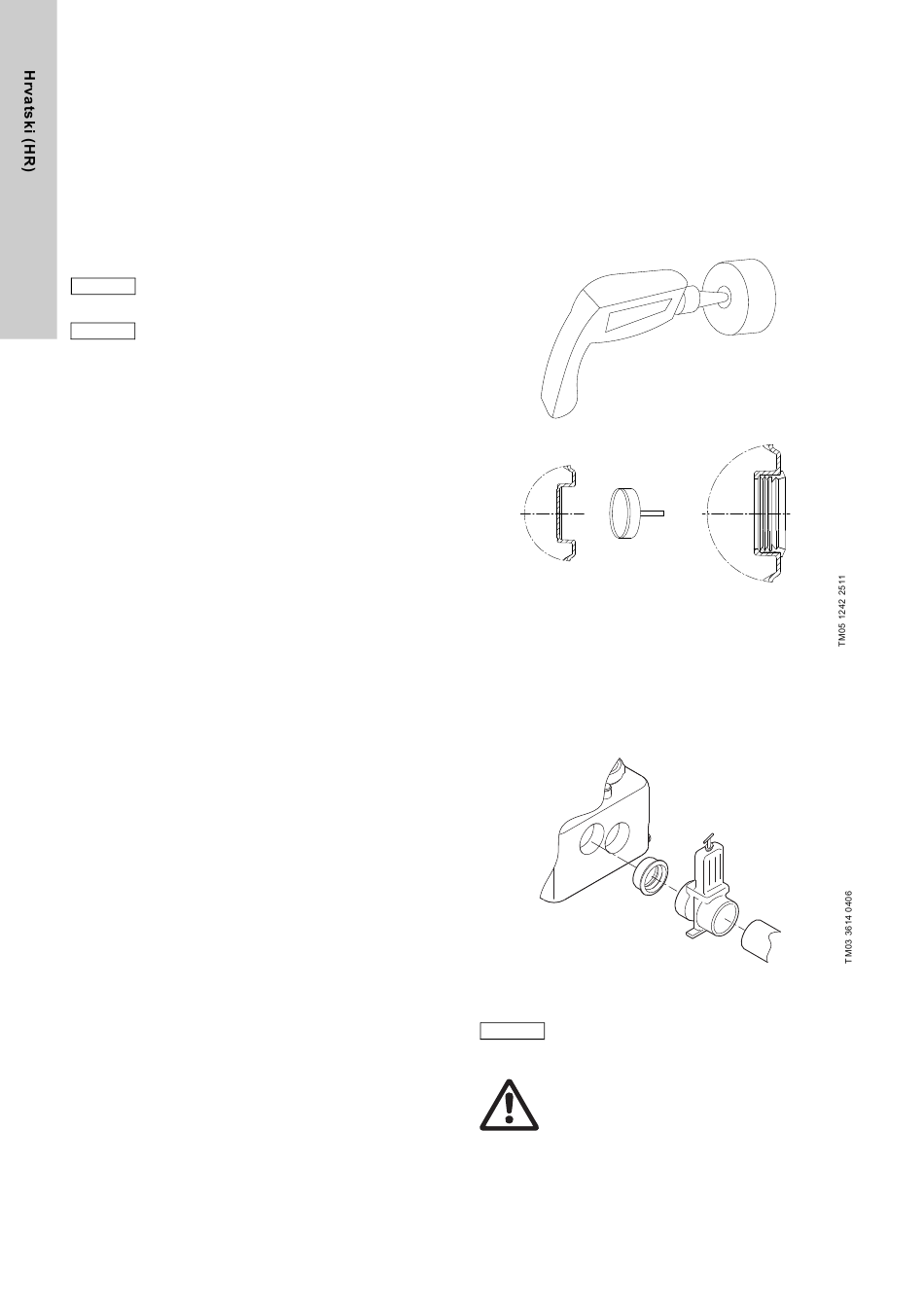

Slika 11 Rezanje ili bušenje spojnih rupa
4. Spajanje ulazne cijevi na spremnik. Ugradite zaporni ventil
između ulazne cijevi i precrpne stanice kako bi se spriječio
dotok tijekom održavanja i servisa. Preporučamo PVC zaporni
ventil jednostavan za korištenje.
Slika 12 Montaža zapornog ventila
Osigurajte da nikakva težina od ulaznih, ispusnih
i odzračnih cijevi ne opterećuje spremnik.
Upozorenje
Cjevovode, ventile, itd. treba odgovarajuće
učvrstiti.
Upozorenje
Osobe ne smiju stajati na uređaju za dizanje.
5. Spajanje ispusne cijevi.
Ugradite zaporni ventil između protupovratnog ventila i
isporučenog fleksibilnog spojnog crijeva, DN 100 (unutarnji
promjer 110 mm). Fleksibilan spoj može biti osiguran ako je
ostavljena udaljenost oko 5 cm između završetaka cijevi
ulaznih, ispusnih i odzračinih cijevi i priključaka precrpne
stanice.
