6.2.1 Конструкция
Контролерът за ниво LC 220 съдържа необходимите
компоненти, като например релета, контролен панел със
светлинни индикатори за обозначаване на работните условия
и неизправностите. Наред с това, той разполага с вход за
ниво, който се активира директно чрез тръбата за налягане в
колекторния резервоар. И накрая, контролерът е снабден с
клеми за захранване, връзка към помпата и изход за алармен
сигнал за обща аларма.
Предният капак е закрепен с четири байонетни съединения
със заключване с четвърт оборот. От лявата страна
заключващите механизми са удължени и свързани към
дъното на корпуса с панти.

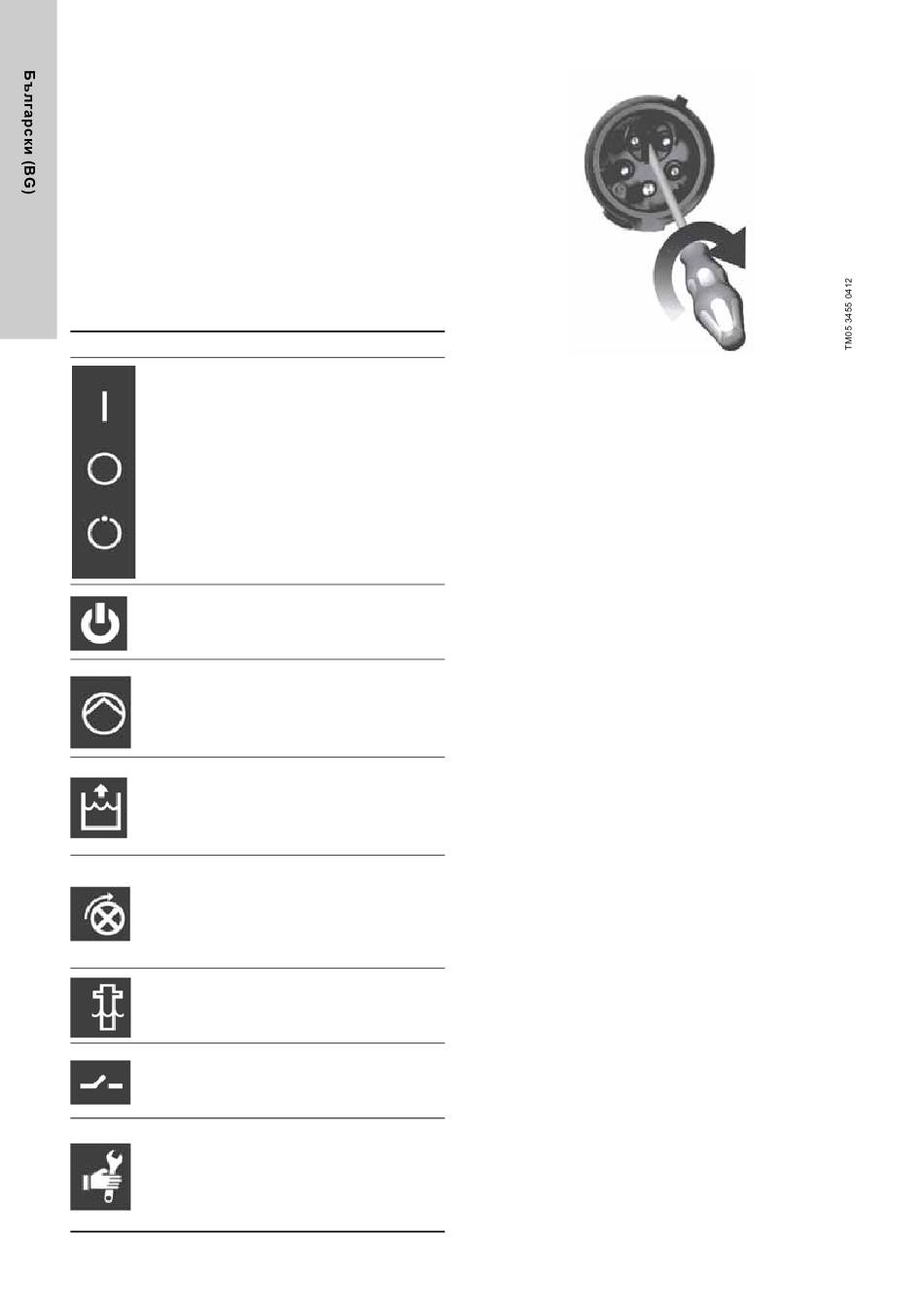

6.2.2 Контролни елементи и светлинни индикатори
Таблицата по-долу описва функцията на различни контролни
елементи и светлинни индикатори:
Елемент Функция
Режимът на работа се избира
чрез селекторния превключвател
"ON-OFF-AUTO", който има три
различни позиции:
ПОЗ. I:
Ръчно стартиране на помпата.
Избор на
ПОЗ. O:
режим на
• Спира помпата ръчно
работа
• Нулира алармените индикации.
ПОЗ. AUTO:
Автоматична работа.
Помпата стартира и спира
съгласно сигнала от сензора
за ниво.
Индикация за Зелен светлинен индикатор,
статуса на показва, че захранването е
захранването включено.
Червен и зелен светлинен
индикатор, показва статуса на
Индикация за
помпата:
статуса на
Зелен: Помпата работи.
помпата
Червен: Неизправност на
помпата.
Червен светлинен индикатор,
показва високо ниво на течността.
Аларма Светлинният индикатор светва,
високо ниво ако сензорът за ниво измери
определено ниво в колекторния
резервоар.
Червен светлинен индикатор,
обозначава грешна
Грешна
последователност на фазите
последовате
(трифазни помпи). Променете
лност на
последователността на фазите,
фазите
като следвате инструкциите на
фиг. 8.
Червен светлинен индикатор,
Аларма за
показва неизправна или
неизправност
липсваща връзка към сензора
на сензора
за ниво.
Външна Червен светлинен индикатор,
аларма за показва аларма от външен
ниво превключвател за ниво.
Жълт светлинен индикатор,
показва, че е време за
Индикация за обслужване. Тази функция може
време за да бъде включена или изключена
обслужване чрез DIP превключвателя.
Фабричната настройка е една
година съгласно EN 12056-4.
34
Описание
Фиг. 8 Размяна на фазите на трифазен контролер с
инвертор на фазите
