5. Σύνδεση του σωλήνα κατάθλιψης.
Τοποθετήστε μία βάνα απομόνωσης μεταξύ της βαλβίδας
αντεπιστροφής και του εύκαμπτου σωλήνα σύνδεσης που σας
έχει προμηθευτεί, DN 100 (εσωτερική διάμετρος 110 mm).
Μία εύκαμπτη σύνδεση μπορεί να εξασφαλιστεί εάν αφεθεί μία
απόσταση περίπου 5 cm μεταξύ των άκρων του σωλήνα
εισόδου, κατάθλιψης και σωλήνων εξαερισμού και των
στομίων της μονάδας ανύψωσης.

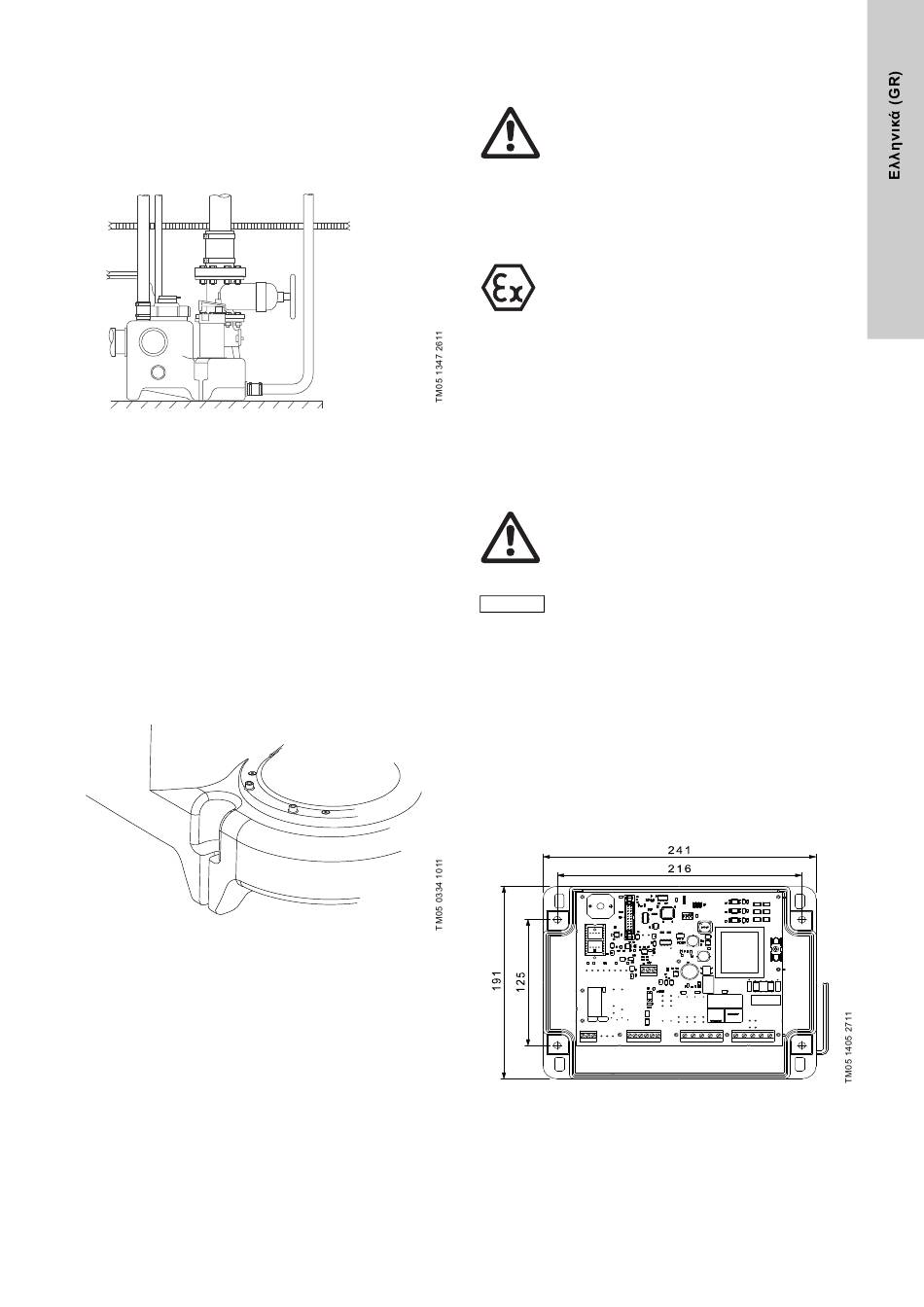

Σχ. 13 Βάνα απομόνωσης πάνω από τη βαλβίδα
αντεπιστροφής
6. Σύνδεση του σωλήνα εξαερισμού.
Το στόμιο εξαερισμού DN 50 στο πάνω μέρος του δοχείου
είναι ανοικτό. Συνδέστε το σωλήνα εξαερισμού στο στόμιο
εξαερισμού με τη βοήθεια ενός εύκαμπτου τμήματος
σύνδεσης. Ο σωλήνας εξαερισμού πρέπει να καταλήγει σε
εξωτερικό ανοιχτό χώρο πάνω από το επίπεδο της οροφής,
σύμφωνα με τους τοπικούς κανονισμούς. Μία εύκαμπτη
σύνδεση μπορεί να εξασφαλιστεί εάν αφεθεί μία απόσταση
περίπου 3 cm μεταξύ του άκρου του σωλήνα εξαερισμού και
του στομίου εξαερισμού.
7. Σύνδεση της αντλίας διαφράγματος (προαιρετική).
Τοποθετήστε την αντλία διαφράγματος στην πλευρά
κατάθλιψης. Για να διευκολύνετε τη συντήρηση της αντλίας
διαφράγματος, συνιστάται η τοποθέτηση μίας βάνας
απομόνωσης 1½" στο στόμιο του δοχείου.
8. Στερέωση του δοχείου στο δάπεδο.
Σχ. 14 Σημείο στερέωσης για τη στερέωση του δοχείου στο
δάπεδο
7. Τοποθέτηση του ελεγκτή LC 220
Προειδοποίηση
Πριν από την πραγματοποίηση οποιωνδήποτε
συνδέσεων στον LC 220 ή εργασιών στην αντλία,
φρεάτιο κ.λπ., πρέπει να εξασφαλιστεί ότι η
παροχή ηλεκτρικού ρεύματος είναι κλειστή καθώς
κι ότι δεν μπορεί να ανοίξει κατά λάθος.
Η εγκατάσταση πρέπει να πραγματοποιηθεί από αδειούχο
προσωπικό σύμφωνα με τους τοπικούς κανονισμούς.
7.1 Θέση
Προειδοποίηση
Μην τοποθετείτε τον ελεγκτή LC 220 σε περιοχές
όπου υπάρχει κίνδυνος έκρηξης.
Ο LC 220 μπορεί να τοποθετηθεί σε θερμοκρασίες περιβάλλοντος
που κυμαίνονται μεταξύ 0 °C ως +40 °C.
Κατηγορία προστασίας: IP56.
Τοποθετήστε τον ελεγκτή όσο το δυνατό πιο κοντά στη μονάδα
ανύψωσης.
Όταν εγκαθίσταται σε εξωτερικό χώρο, ο LC 220 πρέπει
τοποθετείται σε προστατευτική αποθήκη ή ντουλάπι. Ο LC 220
δεν πρέπει να εκτίθεται απευθείας στον ήλιο.
7.2 Μηχανική εγκατάσταση
Προειδοποίηση
Όταν ανοίγετε τις οπές, προσέξτε να μην
καταστρέψετε τα καλώδια ή τους σωλήνες νερού
και αερίου. Εξασφαλίστε μία ασφαλή
εγκατάσταση.
Ο LC 220 μπορεί να τοποθετηθεί χωρίς να
Σημείωση
αφαιρεθεί το μπροστινό κάλυμμα.
Ακολουθήστε τα παρακάτω βήματα:
• Τοποθετήστε τον LC 220 σε μία επίπεδη επιφάνεια τοίχου.
• Τοποθετήστε τον LC 220 με τις εισόδους καλωδίου να
δείχνουν προς τα κάτω (επιπλέον είσοδοι καλωδίου, εάν
χρειάζεται, πρέπει να τοποθετηθούν στο κάτω έλασμα του
κιβωτίου).
• Τοποθετήστε τον LC 220 με τέσσερις βίδες μέσω των οπών
συναρμολόγησης στο πίσω έλασμα του κιβωτίου. Ανοίξτε τις
οπές συναρμολόγησης με ένα τρυπάνι 6 mm χρησιμοποιώντας
το πατρόν που προμηθεύεται με τον ελεγκτή. Τοποθετήστε τις
βίδες στις οπές συναρμολόγησης και σφίξτε γερά.
Τοποθετήστε τα πλαστικά καπάκια.
Σχ. 15 Τοποθέτηση του ελεγκτή στον τοίχο
133
