5. 产品说明
分别在以下章节对 MSS Multilift M 系列提升站进行了描述：
• 第 5.1 提升站 节对提升站、集水箱、水泵、止回阀和液位传感器
进行了描述。
• 第 5.2 LC 220 控制器 节对控制器及其功能和运行进行了描述。
6. 提升站安装
分别在第 节以及以下章节将上述部件作为一个整体
并对其进行了描述。
5.1 提升站
格兰富Multilift M系列提升站配备了两个与一个带液位传感器的
LC 220 控制器相连的单相或三相潜水泵。
型号说明，提升站
范例
Multilift 提升站
SS = 一台水泵
输出功率，P2 / 100 [ 瓦 ]
1 = 单相电机
3 = 三相电机
2 = 2 极电机
4 = 4 极电机

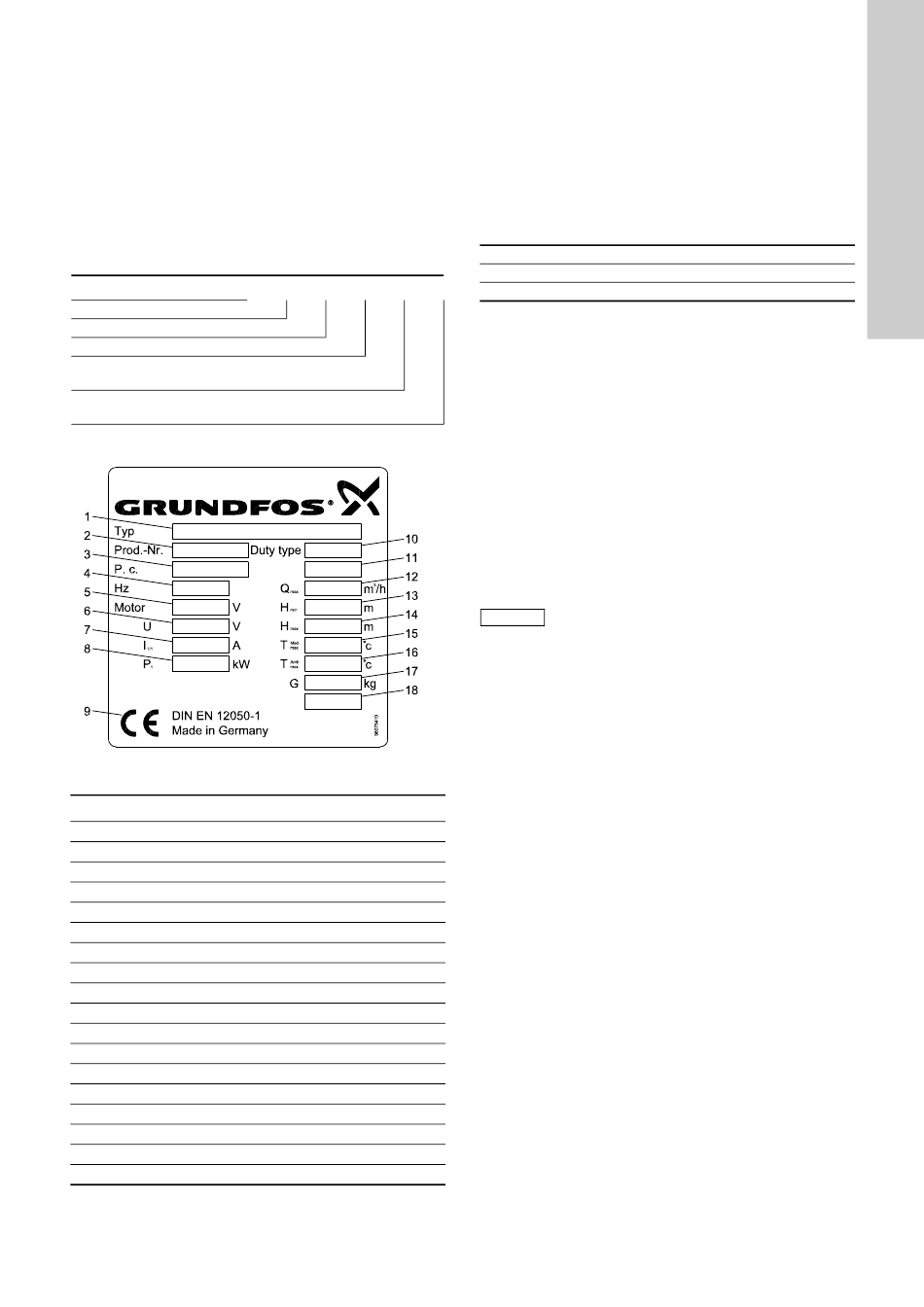

铭牌，提升站
图 2 铭牌，提升站
位置号 描述
1 型号
2 产品编号
3 生产代码 （年份 / 星期）
4 频率 [ 赫兹 ]
5 相数 + 电压 [V]
6 电压 [V]
7 满载电流 [A]
8 电机输入功率 P1 [kW]
9 CE 标志
10 负载类型
11 序列号
3
12 最大流量 [m /h]
13 最小扬程 [m]
14 最大扬程 [m]
15 液体最高温度 [°C]
16 最高环境温度 [°C]
17 重量 [kg]
18 空白
M SS .11 .3 .2
5.1.1 集水箱
集水箱由抗污水型高分子聚乙烯材料制成，不仅气密性好而且防
臭、耐压，并配备必要的连接口，可与进水管、排水管、通风管以
及手动操作型隔膜泵 （作为配件供应）连接。
因此，集水箱的后侧与左右侧配备5个水平进水口 （4 x DN 100，
1 x DN 50） ，以及2个位于水箱顶部的垂直进水接口
（1 x DN 100，1 x DN 50） 。 根据EN 33 与 EN 37标准，两侧与后
端进水口分别离地面180和250 mm，以便与壁挂式或接地式马桶连
接。 其余卫生洁具可与其它接口连接。
收集箱的容积与有效容积 （水泵启动与关闭之间的容积差）请见下
表：
进口高度[mm]
集水箱总容积[l]
集水箱有效容积[l]
进口水位的相关设置可通过位于控制器控制面板上的 DIP 开关调
7.4 LC 220 设置
节。 见章节 。
进口水位的出厂设置为高于地面 250 毫米。
为减少杂质在箱底沉积并将污水引向水泵，水箱箱底为倒角设计。
5.1.2 水泵
水泵所采用的叶轮为一个能自由流动的漩涡叶轮，
因此可确保在水泵的整个使用期间均不会对其性能造成影响。 参见
11.3 性能曲线
章节 的水泵曲线。 所有与泵送液体发生接触的元件
均使用不锈钢材质制成。 水泵配备机械轴封。
11. 技术数据
更多技术数据，参见章节
单相电机配备电容器。
单相与三相电机受到线圈热敏开关以及热敏断路器的保护，在电机
过载时，热敏断路器可自动关闭电机。
三相电机：
若相序不符，控制器将显示故障，并阻止水泵启动运行。 有关相序
5.2.2 控制元件与指示灯
的纠正，参见章节
若发生过载，电机将自动停止。
注意
当冷却至正常工作温度时，电机将自动重启。
180 250
44 44
20 28
。
和图 8。
