5. Branchement de la tuyauterie de refoulement.
Installer un robinet d'arrêt entre le clapet anti-retour et le rac-
cord flexible fourni, DN 100 (interne ∅110). Un raccord
flexible peut être assuré si un espace d'env. 5 cm est laissé
entre les extrémités des tuyauteries d'aspiration, de refoule-
ment et de purge et les orifices de la station de relevage.

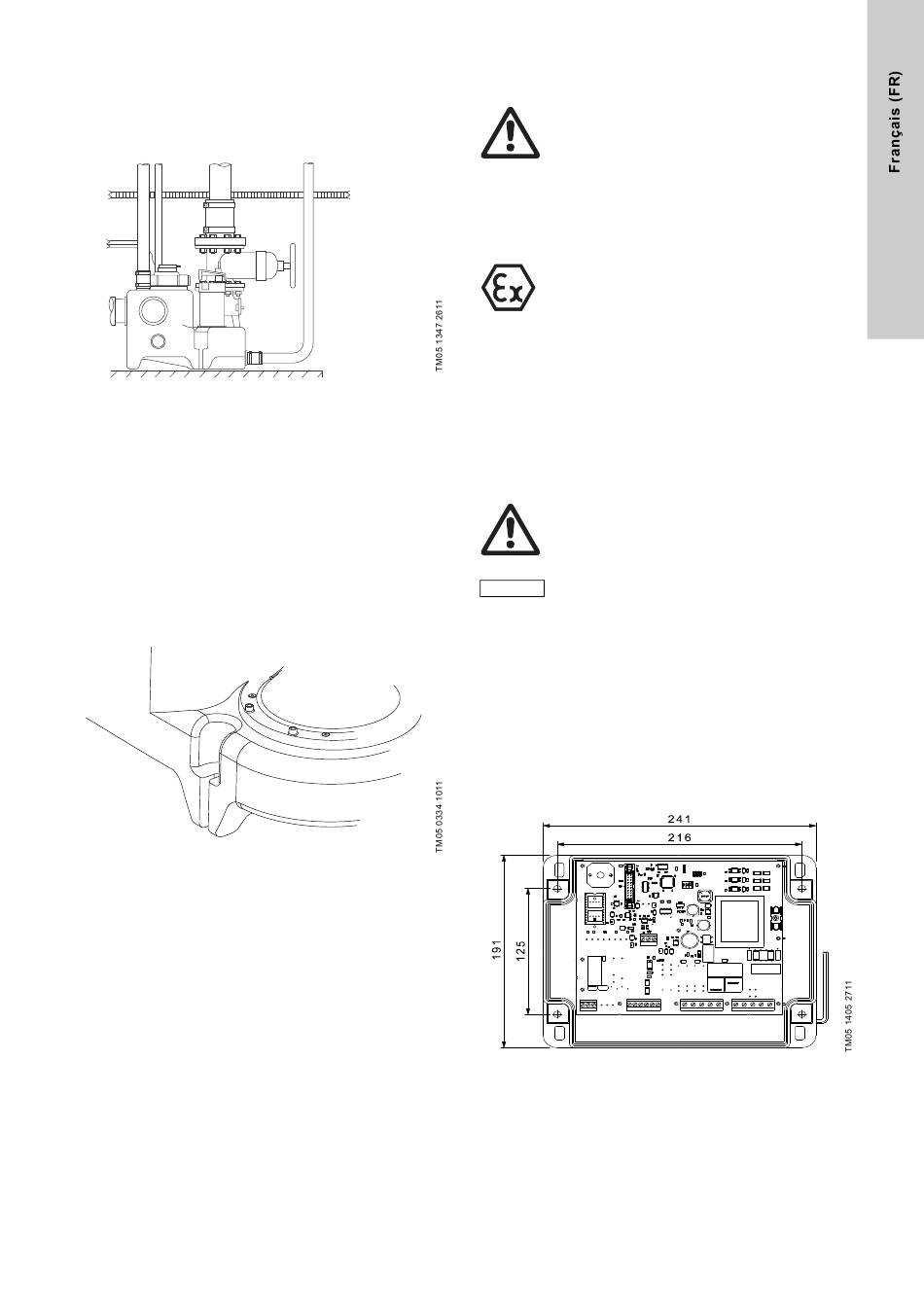

Fig. 13 Robinet d'arrêt sur le haut du clapet anti-retour
6. Branchement de la tuyauterie de refoulement.
L'orifice de purge DN 50 en haut du réservoir est ouvert.
Raccorder la tuyauterie de purge à l'orifice de purge via un
raccord flexible. La tuyauterie de purge doit être dirigée
au-dessus du toit, à l'air libre, conformément à la réglementa-
tion locale. Un raccord flexible peut être assuré si une dis-
tance d'environ 3 cm est conservée entre la tuyauterie de
purge et l'orifice de purge.
7. Branchement de la pompe à membrane (en option).
Installer la pompe à membrane du côté refoulement.
Afin de faciliter la maintenance de la pompe à membrane,
il est conseillé d'adapter un robinet d'arrêt 1 1½" à l'orifice du
réservoir.
8. Fixation du réservoir au sol.
Fig. 14 Point de fixation du réservoir au sol
7. Installation du régulateur LC 220
Avertissement
Avant d'établir toute connexion au LC 220 ou de
travailler sur la pompe, le puits, etc., s'assurer
que l'alimentation électrique a été coupée et
qu'elle ne risque pas d'être accidentellement
enclenchée.
La connexion électrique doit être effectuée par un électricien
agréé, conformément aux réglementations locales.

7.1 Lieu d'installation

Avertissement
Ne pas installer le régulateur LC 220 dans des
zones présentant un danger d'explosion.
Le LC 220 peut être installé à des températures ambiantes com-
prises entre 0 °C et +40 °C.
Indice de protection : IP56.
Installer le régulateur le plus près possible de la station de
relevage.
Lorsque le LC 220 est installé à l'extérieur, il doit être placé sous
un abri ou un dans une armoire. Le LC 220 ne doit pas être
exposé au rayonnement direct du soleil.
7.2 Installation mécanique
Avertissement
Lors du forage des trous, veiller à ne pas endom-
mager les câbles ni tuyauteries d'eau et de gaz.
Assurer une installation sécurisée.
Le LC 220 peut être monté sans retirer le cou-
Nota
vercle avant.
Procéder comme suit :
• Monter le LC 220 sur une surface murale plane.
• Monter le LC 220 avec les presse-étoupes pointant vers le bas
(si nécessaire, des presse-étoupes additionnels doivent être
montés sur la partie inférieure du coffret).
• Mounter le LC 220 à l'aide de quatre vis, à travers les orifices
de montage situés dans la plaque arrière du coffret. Percer les
orifices de montage avec un foret de 6 mm en utilisant le
gabarit de perçage fourni avec le régulateur. Installer les vis
dans les orifices de montage et les serrer fermement.
Monter les capuchons en plastique.
Fig. 15 Montage du régulateur sur le mur
