Табела с данни, помпа
Табелата с данни е разположена върху помпата.

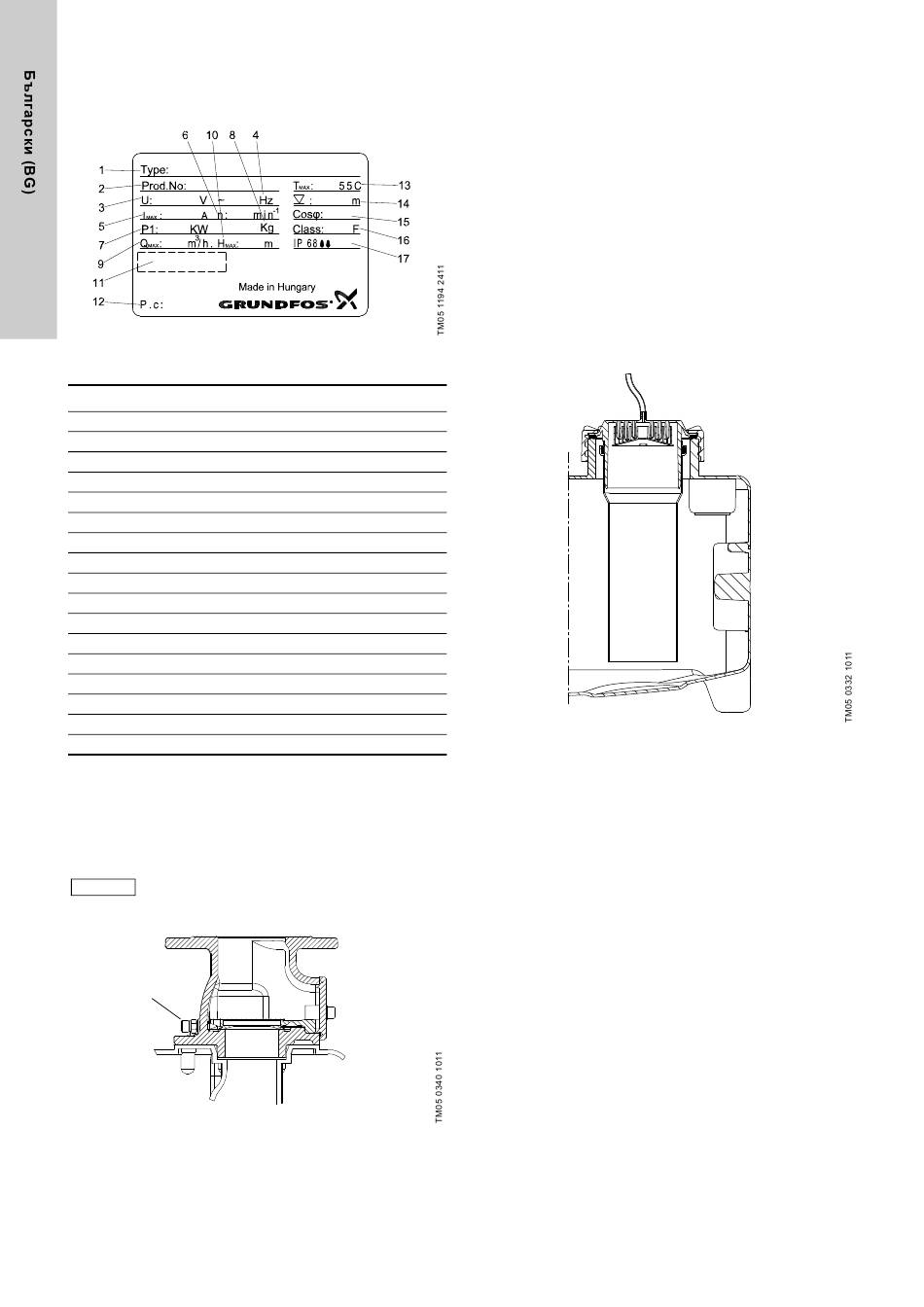

Фиг. 3 Табела с данни, помпа
Поз. Описание
1 Обозначение на типа
2 Продуктов номер
3 Номинално напрежение
4 Честота
5 Макс. допустим ток
6 Номинална скорост
7 Номинална входна мощност
8 Тегло
9 Максимален дебит
10 Максимален напор
11 Одобрения
12 Седмица, година и ден на производство
13 Максимална температура на течността
14 Максимална дълбочина на монтаж
15 Фактор на мощността
16 Клас на изолация
17 Клас на защита
6.1.3 Възвратен клапан
Възвратният клапан DN 80 включва винт за източване,
който повдига вътрешната клапа, за да източи нагнетателната
тръба в случай на поддръжка или обслужване. Вентилът е
проектиран и тестван съгласно EN12050-4. Вижте фиг. 4.
Разхлабете леко контрагайката, преди да
Указание
завъртите винта за източване.
Винт за
източване
Фиг. 4 Възвратен вентил
32
6.1.4 Сензор за ниво
Пиезоустойчивият сензор за налягане, поставен в
контролера, е свързан чрез маркуч към тръбата за налягане в
резервоара. Винтовата капачка, към която е свързан
маркучът, включва филтър за кондензат и връзка за тръба
DN 100. Тази тръба, тръбата за налягане, продължава надолу
в резервоара. Повишаващото се ниво на течността
компресира въздуха в тръбата за налягане и маркуча, и
пиезоустойчивият сензор трансформира променящото се
налягане в аналогов сигнал. Таблото за управление използва
аналоговия сигнал, за да стартира и спира помпата и да
обозначава аларма за високо ниво на водата. Тръбата за
налягане е фиксирана под винтовата капачка и може да бъде
извадена за процедури по поддръжка, обслужване и
почистване на вътрешността. Поставен е O-пръстен за
затягане.
Маркучът се доставя с дължина 4 или 10 m. Маркучът трябва
да бъде свързан към контролера.
Фиг. 5 Винтова капачка с маркуч, тръба DN 100 и филтър
за кондензат
