3. Descriere generală
Statiile de ridicare a presiunii Grundfos Multilift MSS sunt livrate
complet cu rezervor colector, pompa, senzor de nivel, controler
LC 220 si accesorii de conectare. In functie de model, este inclus
si un clapet de sens.
Decrierea componentelor.

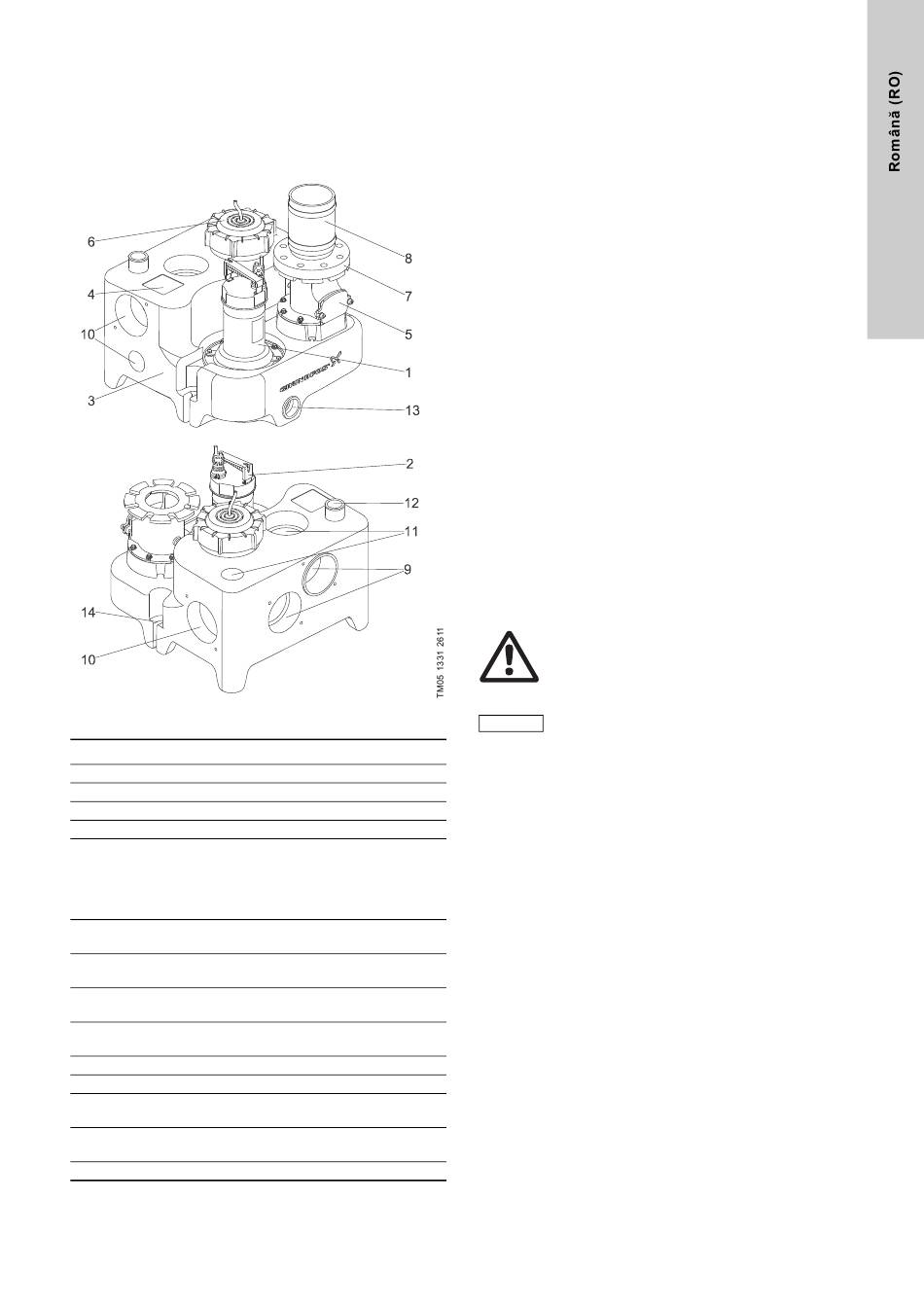

Fig. 1 Multilift MSS, privire din fata si din spate
Poz. Descriere
1 Pompa cu rotor vortex
2 Maner pentru pompa
3 Rezervor colector (44 litri)
4 Plăcuţa de identificare
Clapet de sens cu capac pentru inspectie si buson de
drenare pentru ridicarea clapei supapei. Vezi fig. 4.
5 Notă: MSS este disponibil si cu flansa adaptoare
numai pentru conexiunea la un clapet de sens extern
standard.
Soclul filetat pentru tub presurizat și deschiderea
6
rezervorului pentru inspecție
Flansa de adaptare, DN 80, cu piesa de conexiune,
7
DN 100 (diametru extern, 110 mm)
Furtun de conexiune flexibil, DN 100 (diametru intern,
8
110 mm) cu doua cleme
Intrari orizontale in partea din spate, DN 100,
9
180 sau 250 mm deasupra podelei
10 Intrari orizontale laterale, DN 50/DN 100
11 Intrari verticale, DN 50/DN 100
Orificiu de aerisire, DN 50 (diametru extern, 52 mm),
12
deschis
Racord pentru pompe cu diafragmă operate manual,
13
DN 50 (diametru intern, 50 mm)
14 Punct de fixare
3.1 Aplicaţii
Staţiile de ridicare Grundfos Multilift MSS sunt proiectate pentru
colectarea şi pomparea apelor uzate fără curgere liberă la nivelul
canalului colector. Staţiile de ridicare Grundfos MSS Multilift sunt
proiectate pentru colectarea şi pomparea:
• ape uzate menajere
• ape menajere fara fecale
• apa uzata cu fecale si care provine de la toalete
• apă cu nămol.
Statiile de ridicare pot pompa lichide care contin fibre, textile,
fecale etc sub nivelul canalului colector de la cladiri mici cum ar fi
proprietati private, apartamente, case de vacanta etc.
Nu pompaţi apă pluvială cu staţiile de ridicare MSS Multilift pentru
următoarele două motive:
• Motoarele staţiei de ridicare nu sunt proiectate pentru
funcţionarea continuă care poate fi necesară în cazul căderilor
masive de precipitaţii.
• Apa pluvială nu trebuie deversată într-o staţie de ridicare din
interiorul unei clădiri potrivit EN 12056-4.
Dacă nu sunteţi siguri, vă rugăm să contactaţi Grundfos pentru
consultare.
Nu deversaţi următoarele substanţe/tipuri de apă uzată prin
intermediul staţiei de ridicare:
• particule solide, gudron, continut de nisip, ciment, cenusa,
carton, moloz, gunoi etc.
• ape uzate de la instalatii sanitare situate deasupra nivelului de
inundare (aceasta trebuie drenata printr-un sistem de drenare
cu debit liber potrivit EN 12056-1)
• apa uzata ce contine substante cu continut crescut de grasimi
de la friteuze sau aparate similare.
4. Transport şi depozitare
Avertizare
Manerul de ridicare al motorului este proiectat
numai pentru ridicarea motorului. Nu ridicaţi sau
coborâţi niciodată staţia de ridicare cu ajutorul
manerului de ridicare.
Ridicati statia de pompare de la rezervorul
Notă
colector.
Pentru perioade lungi de depozitare, controlerul LCC 220 trebuie
protejat împotriva temperaturilor extreme şi a umidităţii.
După o perioadă lungă de depozitare, pompa trebuie verificată
înainte de punerea în funcţiune. Asiguraţi-vă că rotorul se poate
roti liber.
