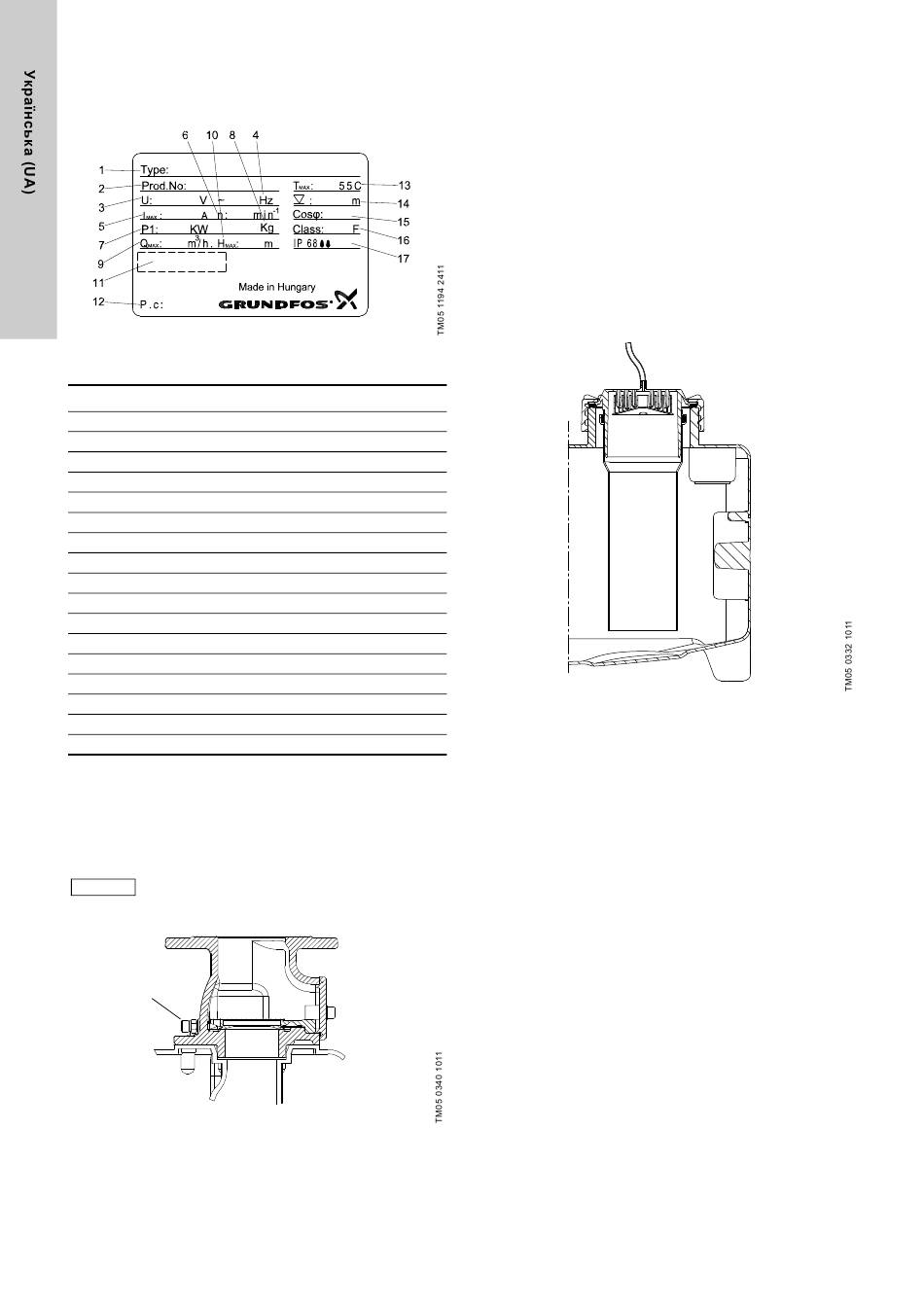

Шильдик насоса
Шильдик вказано на насосі.
Рис. 3 Шильдик насоса
Поз. Опис
1 Позначення типу
2 Артикульний номер виробу
3 Номінальна напруга
4 Частота
5 Номінальний струм
6 Номінальна частота обертів
7 Номінальна споживана потужність
8 Вага
9 Максимальна швидкість потоку
10 Максимальна висота нагнітання
11 Сертификати
12 Тиждень, рік і день виробництва
13 Максимальна температура рідини
14 Максимальна глибина установки
15 Коефіцієнт потужності
16 Клас ізоляції
17 Клас захисту
5.1.3 Зворотний клапан
DN 80 безповоротний клапан включає зливний гвинт, щоб
підняти внутрішній клапан для осушування випускної труби у
разі обслуговування. Клапан розроблений і протестований
відповідно до EN12050-4. Дивіться мал. 4.
Послабте трохи контргайку перед тим,
Вказівка
як повернути зливний гвинт.
Зливний
гвинт
Рис. 4 Зворотний клапан
312
5.1.4 Датчик рівня
П'єзорезистивний датчик тиску, розміщений в контролері,
підключено через шланг до труби в ємності. Захисний
ковпачок, де підключено шланг, включає клапан конденсату і
підключення для труби DN 100. Ця труба, напірна труба,
спускається вниз в ємність. Підвищення рівня рідини стискає
повітря усередині напірної труби і шлангу, і п'єзорезистивний
датчик перетворює зміну тиску в аналоговий сигнал.
Блок управління використовує аналоговий сигнал для запуску
і зупинки насоса та відображає попередження про високий
рівень води. Напірна труба фіксується захисним ковпаком і
може бути вилучена для обслуговування, сервісу і очищення
внутрішньої поверхні трубки. Ущільнююче кільце забезпечує
герметичність.
Шланг поставляється довжиною від 4 до 10 метрів.
Шланг повинен бути підключений до контролера.
Рис. 5 Захисний ковпак зі шлангом, труба DN 100 і клапан
конденсату
