5.2 LC 220 valdiklis
Lygio valdiklis įjungia ir išjungia Multilift MSS siurblį pagal
pjezorezistorinio analoginio lygio jutiklio išmatuotą skysčio lygį.
Kai pasiekiamas paleidimo lygis, valdiklis siurblį paleidžia, o kai
skysčio lygis nukrenta žemiau sustabdymo lygio – valdiklis siurblį
sustabdo. Jei bake yra per aukštas skysčio lygis, yra jutiklio
sutrikimas ir t.t., rodomas aliarmas.

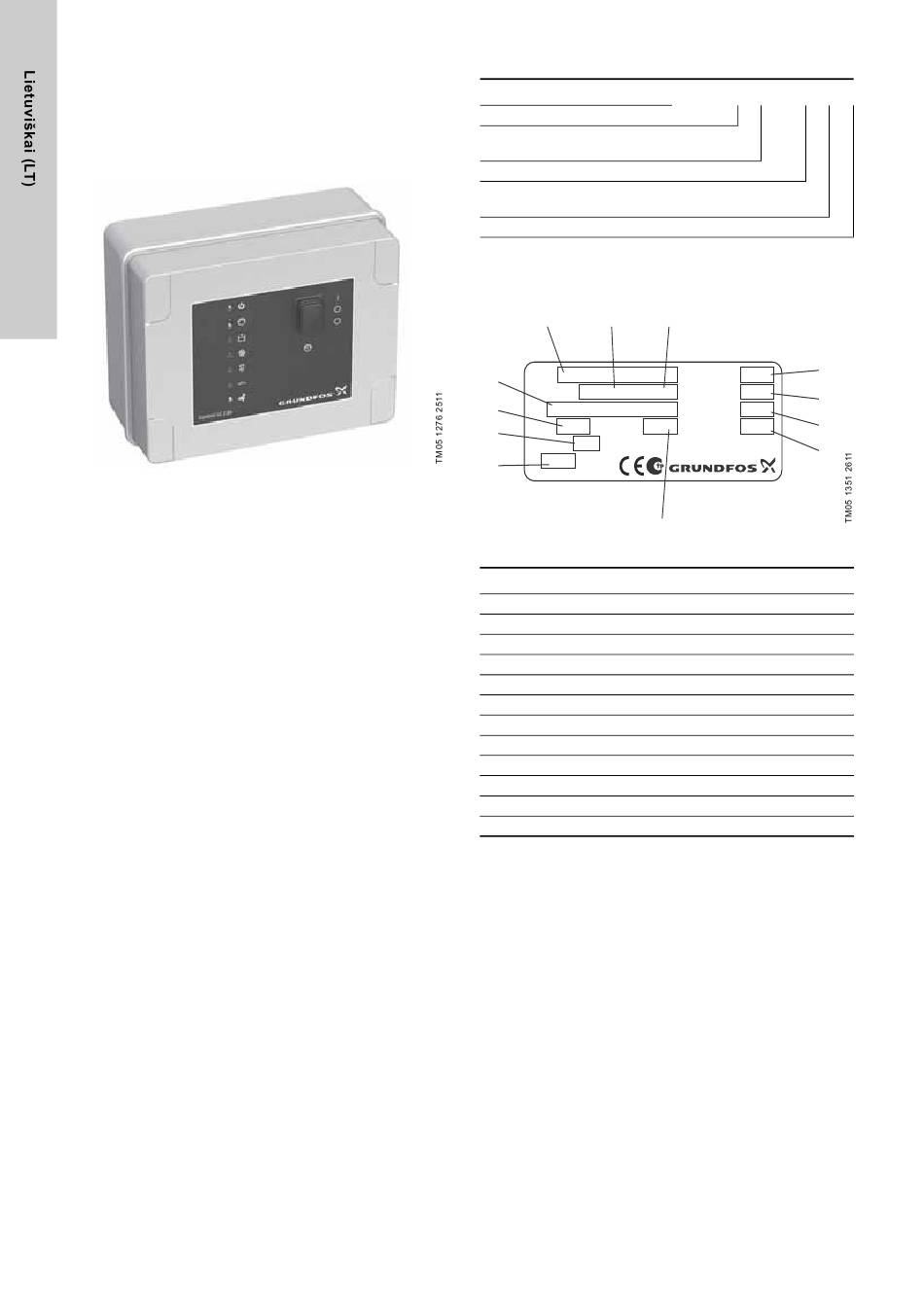

6 pav. „Multilift" MSS skirtas LC 220 lygio valdiklis
LC 220 valdiklis atlieka šias funkcijas:
• Nuotekų siurblio įjungimas / išjungimas pagal nuolatinį signalą
iš pjezorezistorinio analoginio lygio jutiklio.
• Automatinis bandomasis paleidimas ilgo neaktyvumo
laikotarpiais (24 val. po paskutinio siurblio išjungimo).
• Rezervinė baterija maitinimo iš tinklo nutrūkimo atvejui
(papildoma įranga).
• Automatinio aliarmo panaikinimo pasirinkimas (DIP jungikliu).
• Vieno iš dviejų įvado lygių pasirinkimas (DIP jungikliu).
• Darbinės būsenos rodymas:
- maitinimas įjungtas
- siurblys dirba
- laikas atlikti techninę priežiūrą (pasirenkama DIP jungikliu)
• Aliarmų rodymas:
- per aukštas skysčio lygis, įjungiantis aukšto lygio aliarmą
- neteisinga fazė arba fazių eiliškumo aptikimas trifaziams
siurbliams
- jutiklio sutrikimas
- išorinis lygio aliarmas
- darbo laiko sekimas
Standartiškai LC 220 valdiklis turi vieną aliarmo signalo išėjimą
bendram aliarmui ir tris signalo įėjimus, skirtus prijungti
pjezorezistorinį jutiklį, papildomą lygio daviklį, dubliuojantį
analoginį jutiklį, ir papildomą lygio daviklį skirtą aptikti aukštą
skysčio lygį už „Multilift" MSS ribų. Išsiurbimo agregatai dažnai
įrengiami rūsyje esančioje duobėje – žemiausiame pastato taške.
Patekus į rūsį gruntiniam vandeniui ar sprogus vandentiekio
vamzdžiui, valdiklis duoda aliarmą. Jei skysčio lygis duobėje
pakyla virš aukšto skysčio lygio aliarmo lygio, užsidega
atitinkamas aliarmo indikatorius ir įsijungia integruotas skambutis.
Garsiniam aliarmui (skambučiui) įjungti gali būti įmontuota
baterija. Skambutis skambės tol, kol bus sutrikimas, ir jo bus
neįmanoma išjungti.
Esant maitinimo sutrikimui, aliarmo signalo perdavimui į valdymo
patalpą naudojant išorinį maitinimo šaltinį, gali būti naudojamas
bendras aliarmo išėjimas, kuris yra nulinio potencialo
persijungiantis kontaktas.
Atnaujinimams ir papildomiems nustatymams gali būti prijungtas
kompiuteris su PC-Tool programa.
Prijungus kompiuterį galima nuskaityti paskutinių 20 sutrikimų
registrą, paleidimų skaičių ir darbo laiką.
258
LC 220 valdiklio tipo žymėjimo paaiškinimas
Pavyzdys
LC 220 = valdiklio tipas
1 = vieno siurblio valdiklis
2 = dviejų siurblių valdiklis
Įtampa [V]
1 = vienfazis
3 = trifazis
Maksimali vieno siurblio darbinė srovė [A]
LC 220 valdiklio vardinė plokštelė
Konkretaus valdiklio tipas, įtampos variantas ir t.t. nurodyti
vardinėje plokštelėje, esančioje ant valdiklio korpuso šono.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I
3W 4A
P
Pump max
max
6
16A
I I < 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
7 pav. LC 220 valdiklio vardinės plokštelės pavyzdys
Poz. Aprašymas
1 Tipas
2 Produkto numeris
3 Versijos numeris
4 Nominali įtampa
5 Naudojama galia
6 Maksimalus saugiklio amperažas
7 Masė
8 Maksimali siurblio naudojama srovė
9 Pagaminimo metai ir savaitė
10 Serijos numeris
11 Maksimali įtampa kontaktoriuje
12 Maksimali srovė kontaktoriuje
LC 220 .1 .230 .1
3
9
1226
P.c.
Serial No. 8888
10
250V
V
Contact max
2A
I
11
Contact max
T .: 0 to 40 C
Amb
12
8
.8
