6.2.1 Izvedba
LC 220 krmilnik vsebuje vse potrebne komponente kot so releji,
nadzorna plošča z indikatorjem luči z navedbo pogojev delovanja
in napak. Poleg tega ima nivojski vhod, ki se aktivira neposredno
preko tlačne cevi v zbiralniku. In končno, ima tudi terminal za
napajanje, priključek na črpalko in izhodni signal alarma za
skupni alarm.
Pokrov je zaprt s štirimi bajonetnimi privijali, ki se hitro zaprejo s
četrt obrata. Na levi strani so ključavnice podaljšane in povezane
z dnom omarice s tečajnimi strunami.
6.2.2 Nadzorni elementi in lučke
V podnji tabeli je opis fukcij različnih krmilnih elementov in lučk:
Element Delovanje
Način delovanja je izbran z
ON-OFF-AUTO stikalom za izbiro,
ki ima tri različne položaje:
POZ. 1:
Ročni zagon črpalke.
Izbira
POZ. 0:
načina
• Ročna zaustavitev črpalke
delovanja
• Ponastavi indikacije alarma.
POZ. AUTO:
Avtomatsko delovanje.
Črpalka se bo zagnala in ustavila v
skladu s signalom iz ravni senzorja.
Indikacija
Zelena indikatorska lučka kaže, da je
statusa
napajalnik vklopljen.
napajanja
Rdeča in zelena lučka, ki označuje
Prikaz
status črpalke:
statusa
Zelena: Črpalka deluje.
črpalke
Rdeča: Napaka na črpalki.
Alarm Rdeča lučka, ki označuje visok nivo
visokega vode. LED zasveti, če senzor nivoja
nivoja izmeri določeno raven v zbirni posodi.
Rdeča signalna lučka, ki označuje
Napaka
napačno fazno zaporedje (trifazne
faznega
črpalke). Spremenite zaporedje faz po
zaporedja
navodilih v sliki 8.
Alarm Rdeča lučka, ki označuje nepravilne
napake ali majkajoče povezave do ravni
senzorja senzorja.
Zunanji Rdeča lučka prikazuje alarm za
alarm ravni zunanje nivojsko stikalo.
Rumena lučka prikazuje, da je čas za
Prikaz servis. To funkcijo je mogoče vklopiti
potrebe in izklopiti z DIP stikalom. Tovarniška
sevisa nastavitev je eno leto v skladu z
EN 12056-4.
432
Opis

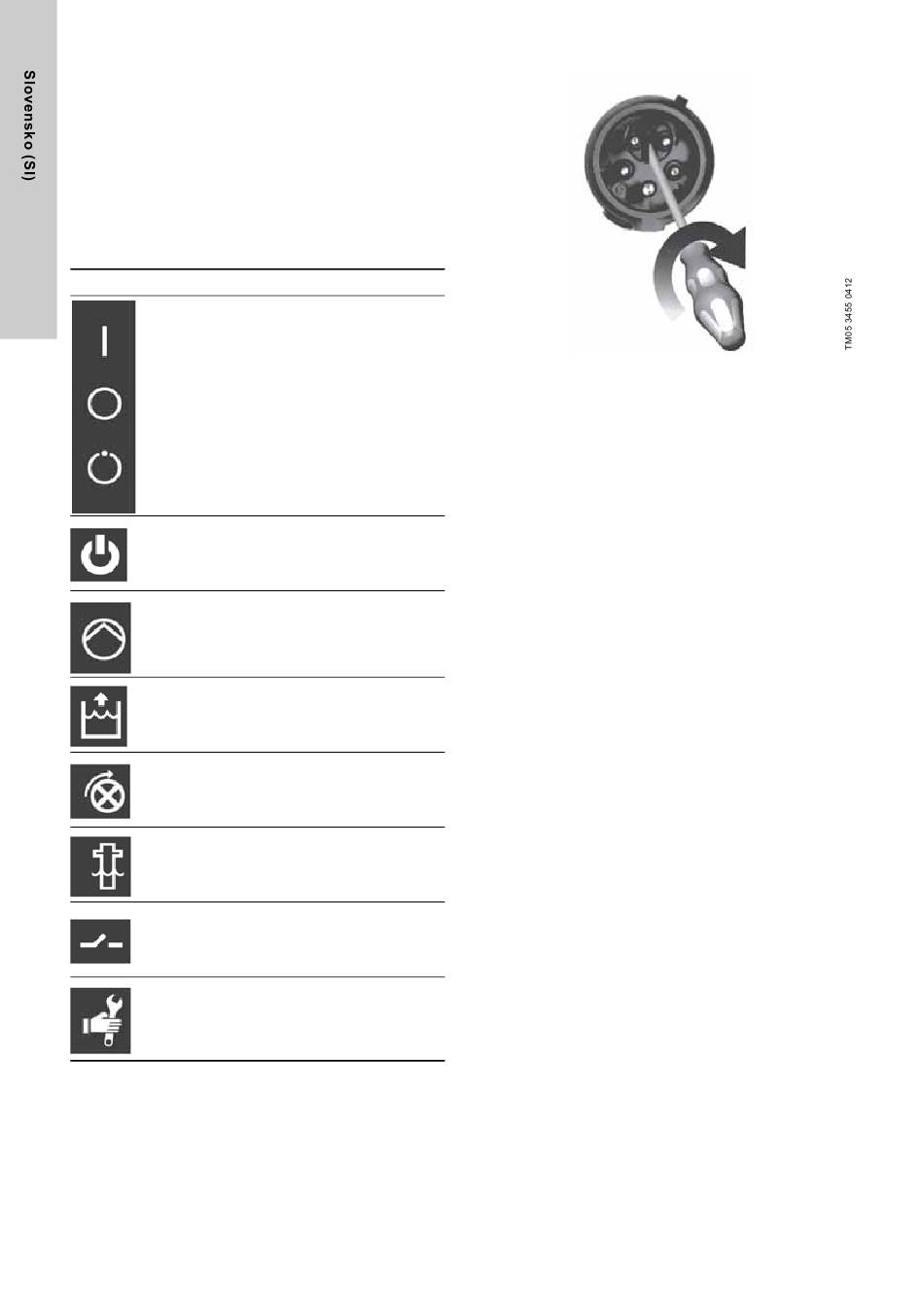

Slika 8 Sprememba faz trifaznega krmilnika s faznim
inverterjem
