5.2.1 Σχεδίαση
Ο ελεγκτής στάθμης LC 220 διαθέτει ενσωματωμένο τον
απαραίτητο εξοπλισμό όπως ρελέ και πίνακα ελέγχου με
ενδεικτικές λυχνίες για να υποδεικνύει τις καταστάσεις λειτουργίας
και τις ενδείξεις βλάβης. Επιπλέον, διαθέτει μία είσοδο στάθμης,
η οποία ενεργοποιείται απευθείας μέσω του σωλήνα πίεσης που
βρίσκεται στο εσωτερικό του δοχείου συλλογής. Τέλος, διαθέτει
ακροδέκτες για παροχή ισχύος, σύνδεση στην αντλία και μία
έξοδο σήματος συναγερμού για κοινό συναγερμό.
Το μπροστινό κάλυμμα κλείνει με τέσσερις ασφάλειες μπαγιονέτ
στροφής ενός τετάρτου. Στην αριστερή πλευρά, οι ασφάλειες
επεκτείνονται και συνδέονται στο κάτω μέρος του κιβωτίου με
μεντεσέδες ελατηριωτούς.

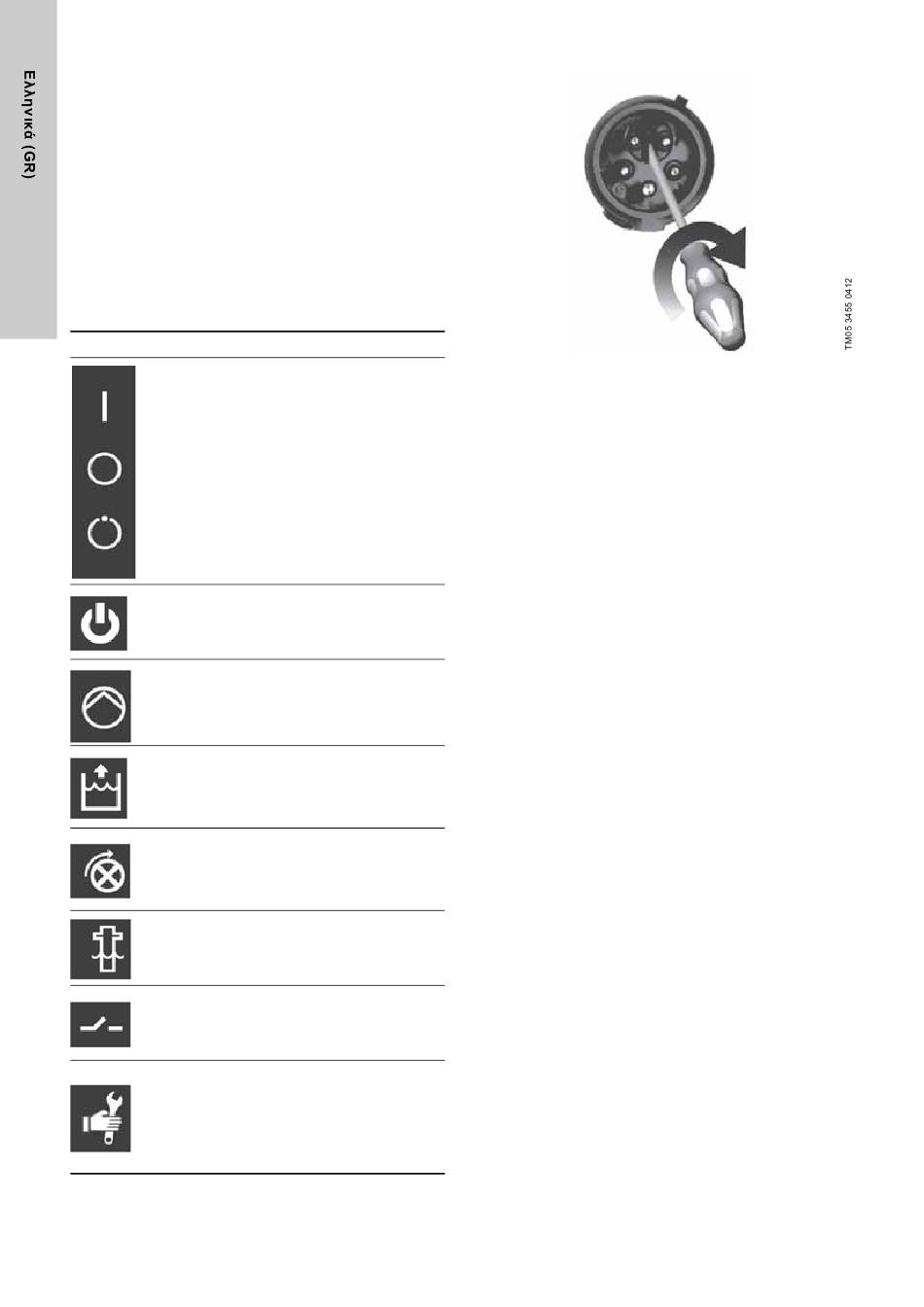

5.2.2 Στοιχεία ελέγχου και ενδεικτικές λυχνίες
Ο παρακάτω πίνακας περιγράφει τη λειτουργία των διαφόρων
στοιχείων ελέγχου και των ενδεικτικών λυχνιών:
Στοιχείο Λειτουργία
Το πρόγραμμα λειτουργίας επιλέγεται
από τον επιλογέα ON-OFF-AUTO που
έχει τρεις διαφορετικές θέσεις:
ΘΕΣΗ Ι:
Εκκινεί την αντλία χειροκίνητα.
ΘΕΣΗ Ο:
Επιλογή
• Σταματά την αντλία χειροκίνητα
τρόπου
• Επανατάσσει τις ενδείξεις
λειτουργίας
συναγερμού.
ΘΕΣΗ AUTO:
Αυτόματη λειτουργία. Η αντλία θα
ξεκινήσει και θα σταματήσει σύμφωνα
με το σήμα από τον αισθητήρα
στάθμης.
Ένδειξη της
Πράσινη ενδεικτική λυχνία, που
κατάστασης
υποδεικνύει ότι η παροχή ισχύος
παροχής
είναι ανοικτή.
ισχύος
Κόκκινες και πράσινες ενδεικτικές
Ένδειξη της λυχνίες που υποδεικνύουν την
κατάστασης κατάσταση της αντλίας:
της αντλίας Πράσινο: Η αντλία λειτουργεί.
Κόκκινο: Βλάβη αντλίας.
Κόκκινη ενδεικτική λυχνία που
Συναγερμός υποδεικνύει υψηλή στάθμη νερού.
υψηλής Το LED ανάβει εάν ο αισθητήρας
στάθμης στάθμης μετρήσει μία συγκεκριμένη
στάθμη στο δοχείο συλλογής.
Κόκκινη ενδεικτική λυχνία, η οποία
Βλάβη υποδεικνύει λανθασμένη φάση
φάσης - ακολουθίας (τριφασικές αντλίες).
ακολουθίας Αλλάξτε την ακολουθία φάσης
ακολουθώντας τις οδηγίες στο σχ. 8.
Συναγερμός Κόκκινη ενδεικτική λυχνία που
βλάβης υποδεικνύει λανθασμένη ή ελλειπή
αισθητήρα σύνδεση στον αισθητήρα στάθμης.
Εξωτερικός Κόκκινη ενδεικτική λυχνία που
συναγερμός υποδεικνύει συναγερμό από έναν
στάθμης εξωτερικό διακόπτη στάθμης.
Κίτρινη ενδεικτική λυχνία που
υποδεικνύει ότι είναι καιρός να γίνει
Ένδειξη σέρβις. Αυτή η λειτουργία μπορεί να
ώρας για ανοίξει και να κλείσει από το διακόπτη
σέρβις DIP. H εργοστασιακή ρύθμιση είναι
ένας χρόνος σύμφωνα με το
EN 12056-4.
128
Περιγραφή
Σχ. 8 Αλλαγή φάσεων ενός τριφασικού ελεγκτή με
αναστροφέα φάσης
