6.2 Instalarea statiei de ridicare
Ghid pentru instalarea mecanica corecta a statiei de ridicare
conform EN 12056-4
Vezi secţiunea 6.1.1 Schiţă de instalare.
• Instalati statia de ridicare intr-o camera aerisita, cu 60 cm
spatiu liber in jurul tuturor componentelor care necesita
service sau trebuie sa fie accesibile.
• Asigurati un bazin de colectare al pompei sub nivelul podelei.
Dacă o staţie de ridicare este instalată într-o pivniţă cu riscul
infiltrării apei subterane, se recomandă (în anumite ţări se
impune) instalarea unei pompe de drenaj într-o başă separată
sub nivelul podelei pentru a drena camera. Vezi fig. 10.
Bazinul colector, pompa si cablurile pot fi
Notă
inundate (max. 2 m pentru 7 zile).
Controlerul trebuie instalat într-o locaţie uscată
Atenţie
şi bine ventilată.
• Toate conexiunile de conducte trebuie sa fie flexibile pentru a
reduce rezonanta.
• Statiile de ridicare trebuie asigurate pentru a nu se ridica sau
rasuci.
• Toate conductele de refulare (statia de ridicare, pompa cu
diafragma si pompa de drenaj) trebuie sa aiba o bucla
deasupra nivelului local al apei. Cel mai înalt punct al flanşei
tip gât de lebădă/sifonului trebuie să fie deasupra nivelului
străzii.
• Pentru liniile de refulare, DN 80 si mai mari, instalati o vana de
izolare in linia de refulare. De asemenea trebuie montata o
vana de izolare in linia de aspiratie.
• Apa de suprafata nu trebuie reversata in statia de ridicare din
interiorul cladirii. Aceasta trebuie sa aiba propria statie de
pompare in afara cladirii.
• Statiile de ridicare trebuie prevazute cu o supapa de retinere
conform cu EN 12050-4.
• Volumul conductei de refulare de deasupra supapei de
retinere pana la nivelul apei trebuie sa fie mai mic decat
volumul efectiv al rezervorului.
• In general, o statie de ridicare pentru apa uzata trebuie
aerisita deasupra nivelului acoperisului. Oricum, este permisa
mutarea ventilatiei, ca ventilatie secundara, in sistemul de
ventilatie principal al cladirii.
• Daca apa uzata este reversata intr-o linie colectoare, aceasta
linie colectoare trebuie sa aiba o rata de umplere de cel putin
h/d = 0,7.
Linia colectoare trebuie sa fie cu cel putin un diamteru nominal
mai mare dupa conexiunea la conducta de refulare.
• Folositi o pompa cu diafragma pentru drenarea simpla,
manuala a rezervorului colector in caz de avarie a pompei
(nu e obligatoriu).
6.3 Pasi recomandati la instalarea mecanica a statiei
1. Verificarea scopului livrarii. Pentru scopul livrarii,
vezi sectiunea 2. Scopul livrării.
2. Pregatirea intrarilor prin realizarea orificiilor necesare. Folositi
dimensiuni de ∅100 pentru intrari de DN 100 si ∅43 pentru
DN 50. Linia de taiere este incastrata. Pentru a evita
marginiele ascutite, gaurile trebuie debavurate. Garniturile de
etansare sunt prevazute cu guler.
3. Pregatirea conexiunii pentru pompa cu diafragma (optional).
Folositi spirale de ∅43, pentru conexiunea DN 50. Pentru a
evita marginile ascutite, gaurile trebuie debavurate.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150

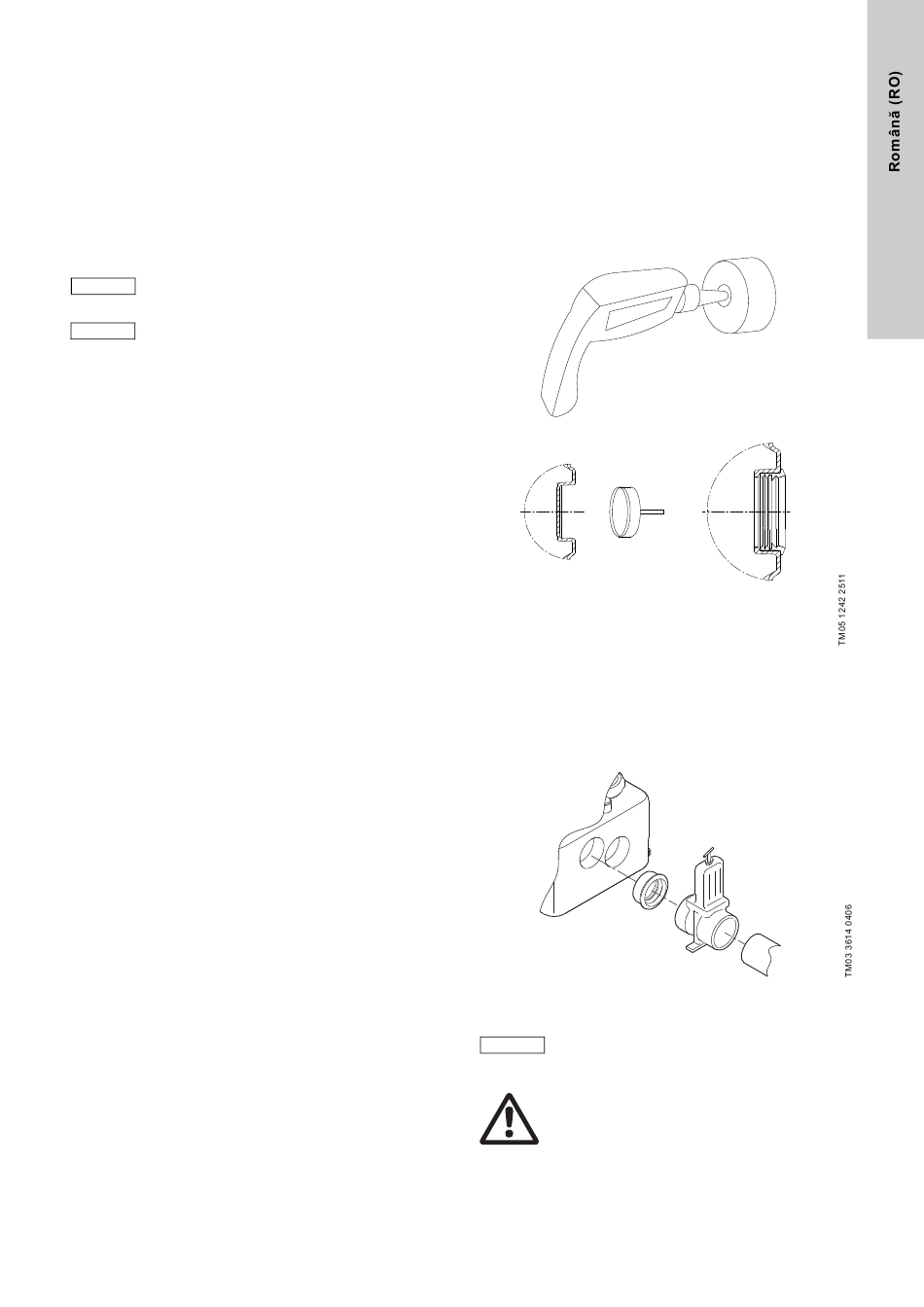

Fig. 11 Realizarea gaurilor de conexiuni
4. Conectarea conductei de aspiratie la rezervor. Instalati o vana
de izolare intre conducta de aspiratie si statia de pompare
pentru a evita debitul de intrare in timpul lucrarilor de
mentenanta si service. Va recomandam o vana de izolare
usor de montat PVC.
Fig. 12 Instalarea vanei de izolare
Asiguraţi-vă că nici o greutate provenită de la
conductele de aspiraţie, refulare şi aerisire nu se
Atenţie
sprijină pe rezervor. Secţiunile lungi de conductă,
vanele etc. trebuie sprijinite.
Avertizare
Nu călcaţi niciodată pe staţia de ridicare.
5. Conectarea conductei de refulare.
Instalati o vana de izolare intre supapa de retinere si furtunul
de conexiune flexibil, DN 100 (diametru intern ∅110).
O conexiune flexibila poate fi asigurata daca se lasa o
distanta de aprox. 5 cm intre sfarsitul conductei pe aspiratie,
refulare si aerisire si porturile statiei de ridicare.
