5.2 LC 220 контролер
Регулятор рівня вмикає і вимикає насос Multilift MSS в
залежності від рівня рідини, що вимірюється п'єзорезистним
аналоговим датчиком рівня. Коли досягнуто початкового
рівня, насос розпочне роботу, і коли рівень рідини буде
знижено до рівня зупинки, насос буде зупинений
контролером. Аварії будуть вказані в разі високого рівня води
в ємності, несправності датчика і т.д.

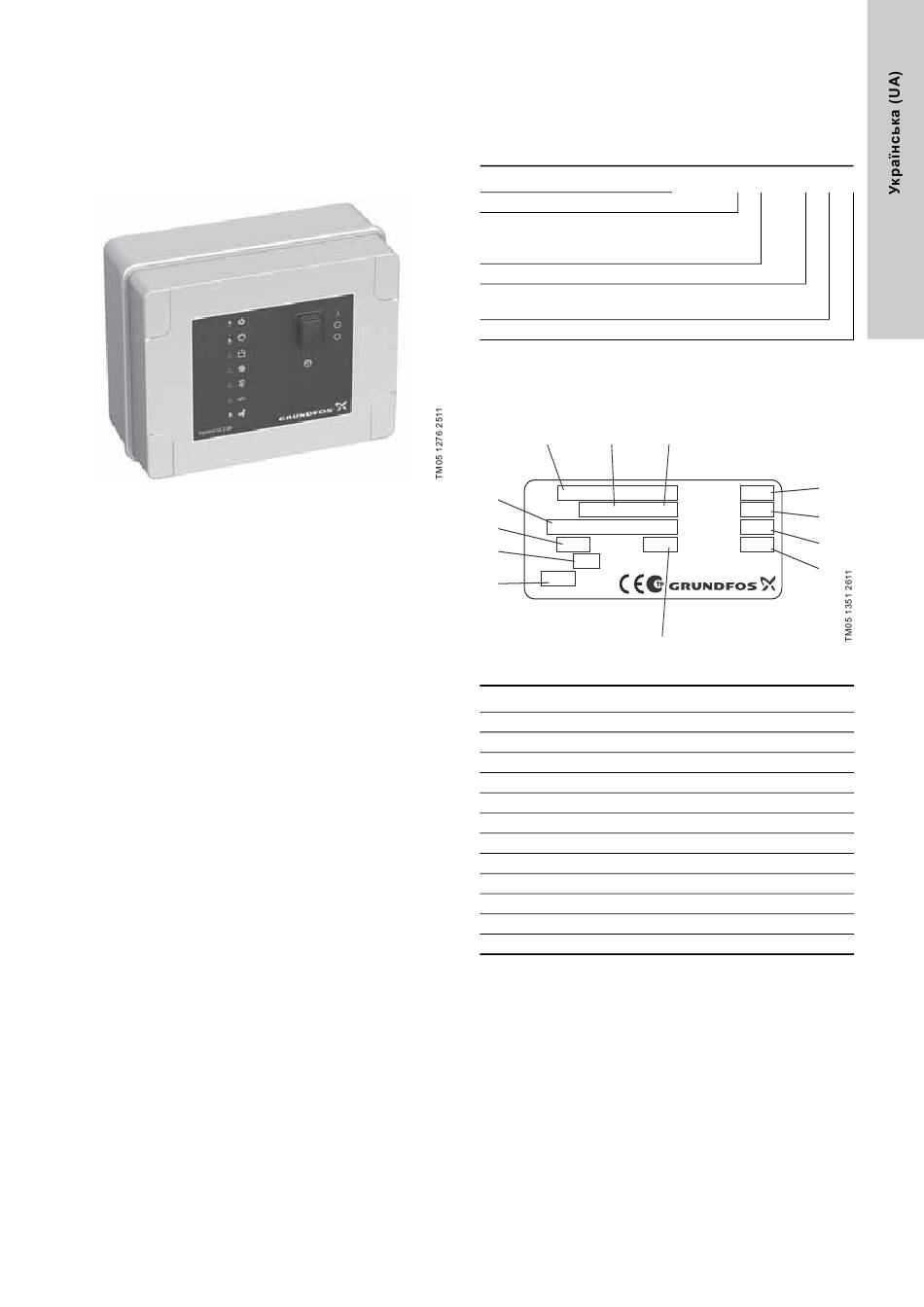

Рис. 6 LC 220 регулятор рівня для Multilift MSS
LC 220 Контролер має наступні функції:
• Управління включенням / виключенням одного насоса на
основі безперервного сигналу від п'єзорезистивного
аналогового датчика рівня
• автоматичне тестування проходить протягом тривалого
простою (24 години після останньої операції)
• резервне живлення в разі аварії електромережі (аксесуар)
• вибір автоматичного перезапуску аварій
(за допомогою DIP-перемикача)
• вибір між двома вхідними рівнями (через DIP-перемикач)
• індикація робочого режиму:
- увімкнене живлення
- роботи насоса
- час для обслуговування/підтримки
(вибирається за допомогою DIP-перемикача).
• індикація сигналізації у разі:
- занадто високого рівня рідини, що призводить до
високого рівня аварій
- неправильної фази або невірного виявлення
послідовності фаз для трифазних насосів
- несправності датчика
- зовнішнього сигналу аварії
- виконання моніторингу.
У стандартній комплектації LC 220 контролер має один
вихідний сигнал для загальної аварії і три сигнальних входи
для підключення п'єзоресистного датчика і додатковий
поплавок в якості резервного для аналогових датчиків і
додатковий перемикач для виявлення розлиття поза
Multilift MSS. Насосні станці часто встановлюються в ями
всередині підвалу - найнижча точка в будівлі. У випадку,
наприклад, припливу грунтових вод або вибуху водопроводу,
сигналізація буде визначена контролером. Якщо рівень
рідини в ємкості піднімається вище максимального рівня
сигналу, спрацює відповідний сигнальний світлодіод і
вбудований зумер буде активовано.
Акумулятор (опція) може бути встановлений, щоб активувати
звуковий сигнал (зумер). Зумер буде активований до тих пір,
поки наявна несправність не буде усунена.
У разі збою живлення, загальний вихід сигналізації, який є
безпотенційним перемикаючим контактом, може передавати
сигнал тривоги в диспетчерську за допомогою зовнішнього
джерела живлення.
Для оновлення та подальшого коригування, PC-Tool може
бути під'єднано.
Крім того, в журналі можуть бути перелічені останні
20 помилок, а також кількість пусків та робочих годин
(приналежність).
Тип ключа, LC 220 контролер
Приклад
LC 220 = тип контролера
1 = насос з одним контролером
2 = насос з двома
контролерами
Напруга [В]
1 = однофазний
3 = трифазний
Максимальний робочий струм для насоса [А]
Заводська табличка, LC 220 контролер
Фактичний тип контролера, варіант напруги, і т.д., зазначено у
маркуванні на табличці, що знаходиться на стороні
контролера шафи.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I 4A
3W
P Pump max
max
6
I 16A I
< 10 kA IP55
c
Fuse max
1,8kg
G
7
Made in Germany
Рис. 7 Приклад таблички LC 220
Поз. Опис
1 Позначення типу
2 Артикульний номер виробу
3 Номер версії
4 Номінальна напруга
5 Споживана потужність
6 Максимальний запасний запобіжник.
7 Вага
8 Максимальний споживаний струм насоса
9 Рік виробництва й тиждень
10 Серійний номер
11 Максимальна напруга на контакторі
12 Максимальний струм в контакторі
LC 220 .1 .230 .1
3
9
1226
P.c.
8888
Serial No.
10
250V
V
Contact max
2A
I
11
Contact max
T
.: 0 to 40 C
Amb
12
8
