5. Опис виробу
Насоси MSS Multilift описані в наступних розділах:
• розділ 5.1 Насосна станція описує насос, накопичувальну
ємність, зворотний клапан і датчик рівня
• розділ 5.2 LC 220 контролер описує контролер,
а також функції контролера.
У розділі 6. Установка нососної станції і наступних розділах
компоненти, зазначені вище, описані як єдине ціле.
5.1 Насосна станція
Насоси Grundfos Multilift MSS поставляються в комплекті з
одно-або трифазними заглиблювальними насосами, що
підключені до контролера LC 220 і сполучені з датчиком рівня.
Тип ключа, насос
Приклад
Насос Multilift
SS = один насос
Потужність випуску, Р /100 [В]
2
1 = однофазний двигун
3 = трифазний двигун
2 = 2-полюсний двигун
4 = 4-полюсний двигун
Заводська табличка, насосна станція

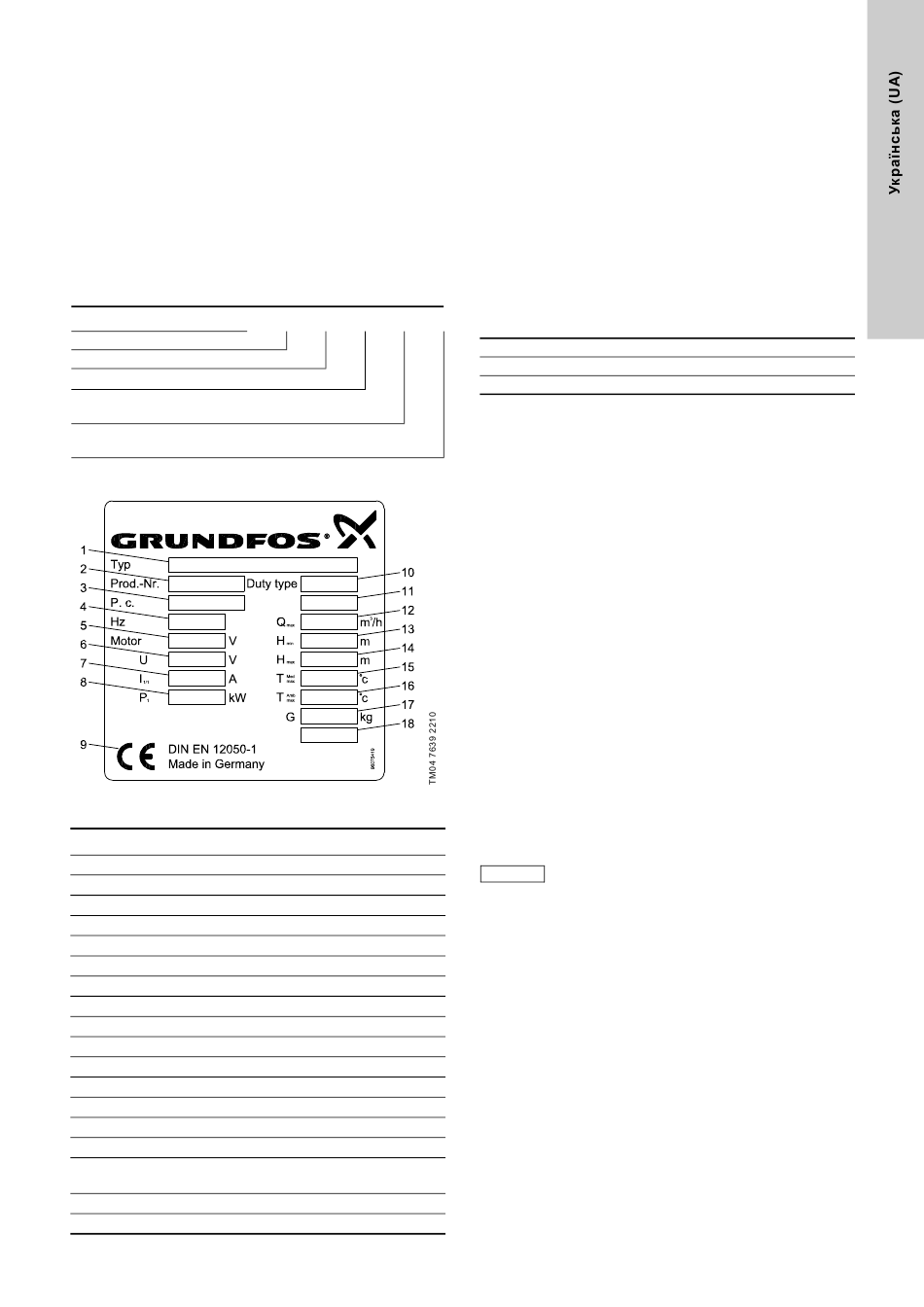

Рис. 2 Заводська табличка, насосна станція
Поз. Опис
1 Позначення типу
2 Артикульний номер виробу
3 Код продукції (рік/тиждень)
4 Частота [Гц]
5 Число фаз + напруга [В]
6 Напруга [В]
7 Струм при повному навантаженні [A]
8 Споживана потужність P1 [кВт]
9 Позначка CE
10 Номінальний режим роботи
11 Серійний номер
12 Максимальна витрата [м
13 Мінімальний напір [м]
14 Максимальний напір [м]
15 Максимальна температура перекачуваної рідини [°C]
Максимальна температура навколишнього
16
середовища [°C]
17 Вага [кг]
18 Пусто
M SS .11 .3 .2
3
/ч]
5.1.1 Накопичувальна ємність
Герметична накопичувальна ємність складається з стійкого до
стічних вод поліетилену (PE) та має всі необхідні клапани для
підключення вхідних, зливних, вентиляційних труб та може
мати ручний мембранний насос, що доступний в якості
аксесуару.
Таким чином, накопичувальна ємність пропонує п'ять
горизонтальних входів ззаду і з боків ємності (4 х DN 100,
1 х DN 50) і дві вертикальні вхідні з'єднувачі у верхній частині
ємності (1 х DN 100, 1 х DN 50) . Бокові та задні входи на 180 і
250 мм вище над рівнем підлоги для прямого підключення до
настінного туалету або туалету на підлозі відповідно до EN 33
та EN 37. Наступні санітарні прилади можуть бути підключені
до інших портів.
Обсяг ємності і ефективний обсяг (обсяг між запуском і
зупинкою) з накопичувальної ємності виходять з наступної
таблиці:
Вхідний рівень [мм]
Загальний об'єм ємності [л]
Ефективний об'єм ємності [л]
Установка на відповідному вхідному рівні може бути зроблена
через DIP-перемикача на панелі управління контролера.
Див. розділ 7.4 Установка LC 220.
Заводський встановлений вхідний рівень становить 250 мм
над підлогою.
Для зведення до мінімуму осадження, дно ємності скошене,
щоб стічні води надходили до насоса.
5.1.2 Корпус насосу
Робоче колесо насоса виконане у вигляді напірного вихрового
робочого колеса, забезпечуючи практично незмінну
продуктивність протягом усього терміну служби насоса.
Дивіться криві насосу розділі 11.3 Криві характеристик.
Всі деталі, що контактують з перекачуваною рідиною,
виконані з нержавіючої сталі. Насос має механічне
ущільнення валу.
Детальніше технічні дані у розділі 11. Технічні дані.
Однофазні двигуни запускаються конденсаторами.
Одно-і трифазні двигуни захищені тепловим вимикачем в
обмотках і додатковим тепловим вимикачем, щоб вимкнути
двигун у разі перевантаження.
Трифазні двигуни:
Якщо послідовність фаз є неправильною, контролер вказує
помилки та запобігає запуску насоса. Для корекції
послідовності фаз, див. розділ 5.2.2 Елементи керування та
індикатори та рис. 8.
При перевантаженні двигуна він
автоматично зупиняється.
Коли електродвигун охолоне до нормальної
Вказівка
робочої температури, він знову запуститься
автоматично.
180 250
44 44
20 28
