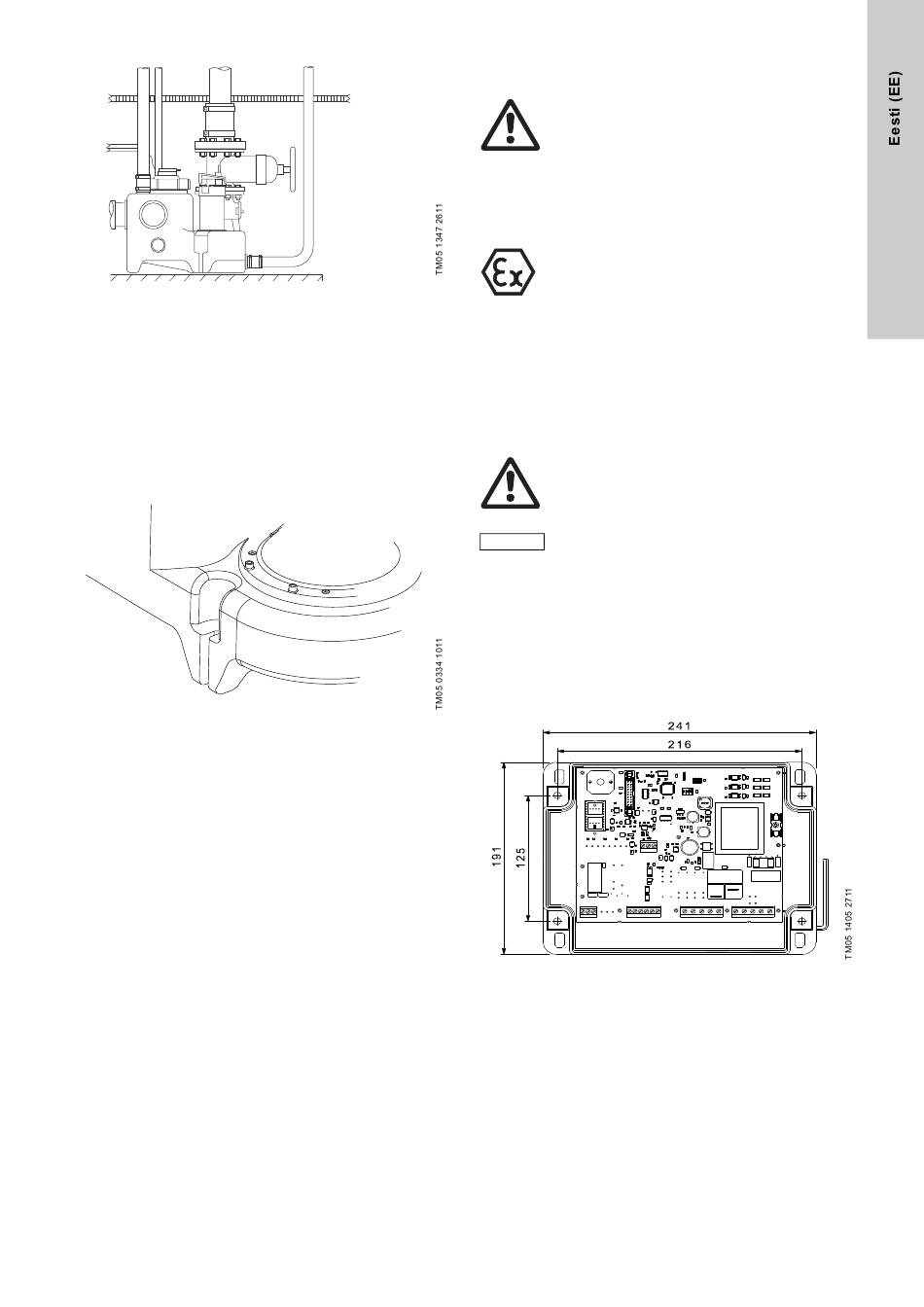

Joonis 13 Sulgarmatuur tagasilöögiklapi peal
6. Õhutustoru ühendamine.
DN 50 õhutusava paagi peal on avatud. Ühendage õhutustoru
õhutusavaga painduva ühendusosa abil. Õhutustoru peab
juhtima välja katusest kõrgemal vastavalt kohalikele
eeskirjadele. Painduv ühendus tagatakse, kui jäetakse u 3 cm
õhutustoru otsa ja õhutusava vahele.
7. Membraanpumba ühendamine (valikuline).
Paigaldage membraanpump survepoolele. Membraanpumba
hooldamise lihtsustamiseks on soovitatav paigaldada 1½"
sulgarmatuur paagiavasse.
8. Paagi kinnitamine põrandale.
Joonis 14 Kinnituskoht paagi kinnitamisel põrandale

7. LC 220 kontrolleri paigaldamine

Hoiatus
Enne ühenduste tegemist LC 220-s või tööde
alustamist pumbaga, kaevuga jne tuleb
veenduda, et seade on välja lülitatud ning seda ei
saa kogemata sisse lülitada.
Paigalduse peavad tegema autoriseeritud isikud vastavalt
kohalikele eeskirjadele.

7.1 Paigalduskoht

Hoiatus
LC 220 kontrollerit ei tohi paigaldada
plahvatusohtlikesse kohtadesse.
LC 220 võib paigaldada keskkonda temperatuuriga 0 °C kuni
+40 °C.
Kaitseklass: IP56.
Paigaldage kontroller pumplale nii lähedale kui võimalik.
Välistingimustes tuleb LC 220 paigaldada kaitsevarju alla või
kilpi. LC 220 ei tohi olla otsese päikesevalguse käes.

7.2 Mehaaniline paigaldus

Hoiatus
Aukude puurimisel olge ettevaatlikud, et mitte
kahjustada mis tahes kaableid või vee- ja
gaasitorusid. Tagage ohutu paigaldus.
LC 220 saab paigaldada ilma esikatet
Märkus
eemaldamata.
Toimige järgnevalt:
• Kinnitage LC 220 tasasele seinapinnale.
• Kinnitage LC 220 kaablisisenditega allapoole (vajadusel peab
lisakaablisisendeid paigaldama korpuse põhjaplaati).
• Kinnitage LC 220 nelja kruviga läbi kinnitusavade korpuse
tagaseinas. Puurige kinnitusavad 6 mm puuriga, kasutades
kontrolleriga kaasasolevat puurimisšablooni. Pange kruvid läbi
avade ning pingutage korralikult. Paigaldage plastkorgid.
Joonis 15 Kontrolleri kinnitamine seinale
115
