6.2 Sterownik LC 220
Sterownik załącza i wyłącza pompę agregatu Multilift MSS
odpowiednio do poziomu cieczy w zbiorniku mierzonego przez
analogowy czujnik piezorezystywny. Kiedy ciecz osiągnie poziom
załączania sterownik uruchomi pompę, a kiedy poziom cieczy
obniży się do poziomu wyłączania, sterownik zatrzyma pompę.
Wskaźnik alarmowy sygnalizuje za wysoki poziom cieczy w
zbiorniku, awarię czujnika, itd.

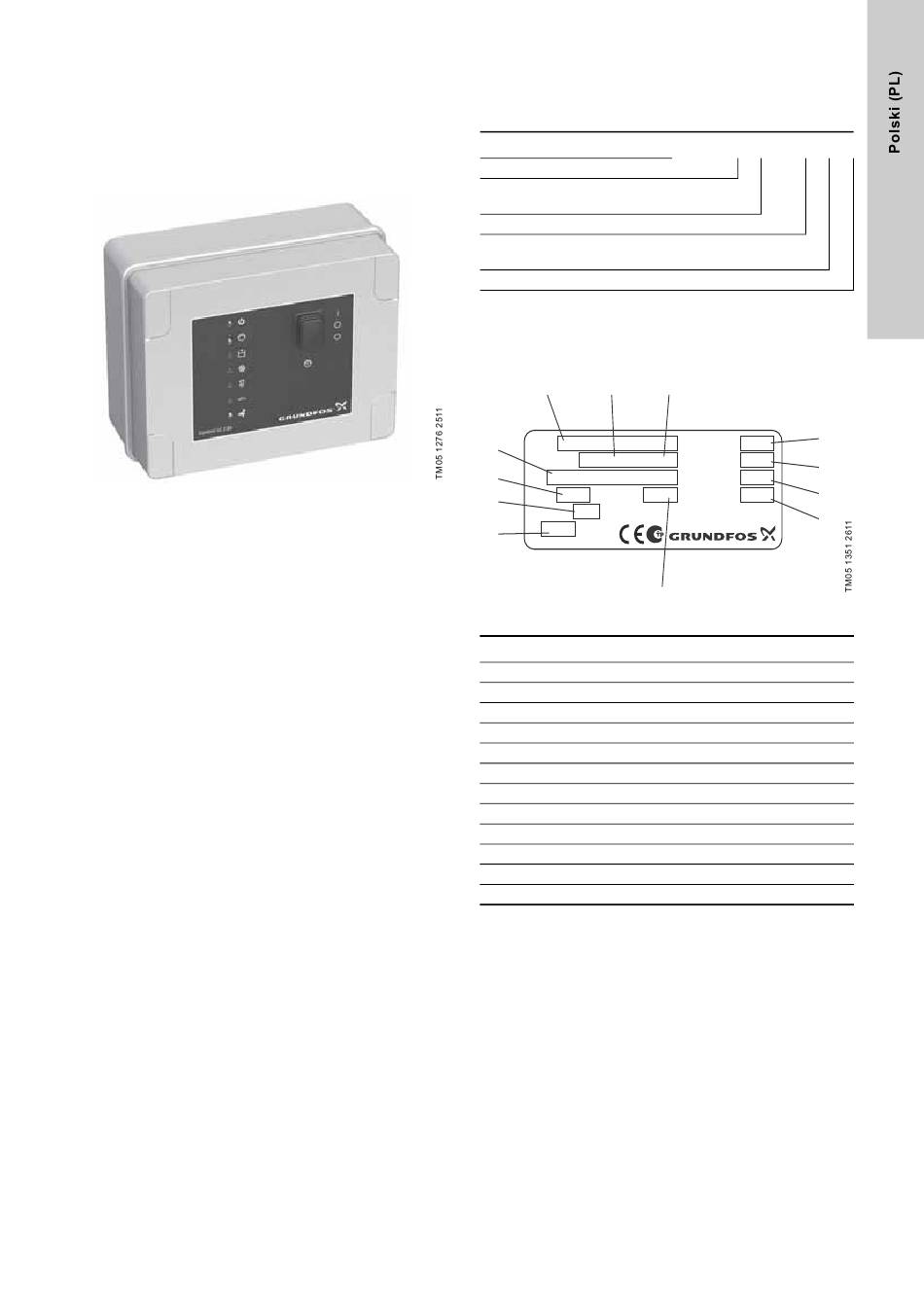

Rys. 6 Sterownik LC 220 do Multilift MSS
Funkcje sterownika LC 220:
• włączanie/wyłączanie jednej pompy ściekowej odpowiednio do
ciągłego sygnału piezorezystywnego czujnika poziomu,
• automatyczny rozruch próbny przy dłuższych okresach
postoju (co 24 godz od ostatniego działania),
• zasilanie z baterii podtrzymującej w przypadku zaniku
napięcia zasilania (opcja),
• automatyczne kasowanie komumikatów alarmowych
(nastawiane przełącznikiem DIP),
• wybór jednego z dwóch poziomów wlotowych
(przy pomocy przełącznika DIP),
• wskazywanie stanów roboczych:
- zasilanie
- pracę pompy
- czas na konserwację/obsługę serwisową
(interwał nastawiany przełącznikiem DIP),
• sygnalizację alarmową w przypadku:
- za wysoki poziom cieczy,
- zanik fazy lub nieprawidowa kolejność faz zasilania
3-fazowego silnika pompy,
- awaria czujnika poziomu,
- zadziałanie zewnętrznego czujnika poziomu,
- monitorowanie czasu pracy.
Standardowy sterownik LC 220 posiada jedno wyjście zbiorczego
sygnału alarmowego i trzy wejścia do przyłączania
piezorezystywnego czujnika poziomu, dodatkowego łącznika
pływakowego na wypadek awarii czujników analogowych i
dodatkowego czujnika poziomu do wykrywania zalania poza
agregatem. Agregaty podnoszące są często instalowane w
studzience w piwnicy - w najniższym punkcie w budynku.
W przypadku np. napływu wody gruntowej lub pęknięcia rury
wodnej sterownik będzie sygnalizował stan alarmowy.
Jeżeli poziom cieczy w studzience przekroczy poziom alarmowy,
to odpowiedni wskaźnik alarmowy LED zacznie świecić i załączy
się brzęczyk.
Możliwe jest zainstalowanie baterii (wyposażenie dodatkowe)
zasilającej brzęczyk alarmowy. Brzęczyk działa dopóki
zakłócenie utrzymuje się, ponieważ nie można go resetować.
W przypadku zaniku zasilania wyjście alarmu zbiorczego,
którym jest bezpotencjałowy zestyk przełączny, z zasilaniem
zewnętrznym może przesłać sygnał alarmowy do sterowni.
Przyłączenie PC-Tool umożliwia aktualizację oprogramowania i
dalsze regulacje.
Ponadto możliwy jest odczyt rejestru 20 ostatnich komunikatów o
zakłóceniach oraz liczby załączeń i godzin pracy (wyposażenie
dodatkowe).
Kod identyfikacyjny sterowników LC 220
Przykład
LC 220 = typ sterownika
1 = sterownik jednej pompy
2 = sterownik dwóch pomp
Napięcie [V]
1 = jednofazowe
3 = trójfazowe
Maksymalny prąd roboczy jednej pompy [A]
Tabliczka znamionowa sterownika LC 220
Typ sterownika, wariant zasilania, itd. są podane w oznaczeniu
typu na tabliczce znamionowej umieszczonej na boku obudowy
sterownika.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
3W I 4A
P Pump max
max
6
16A
I I
< 10 kA IP55
c
Fuse max
1,8kg
G
7
Made in Germany
Rys. 7 Przykład tabliczki znamionowej LC 220
Poz. Opis
1 Oznaczenie typu
2 Numer katalogowy
3 Numer wersji
4 Napięcie znamionowe
5 Pobór mocy
6 Maksymalna wartość bezpiecznika sieciowego
7 Ciężar
8 Maksymalny pobór prądu przez pompę
9 Rok i tydzień produkcji
10 Numer seryjny
11 Maksymalne napięcie stycznika
12 Maksymalny prąd stycznika
LC 220 .1 .230 .1
3
9
1226
P.c.
8888
Serial No.
10
250V
V
Contact max
2A
I
11
Contact max
T
.: 0 to 40 C
Amb
12
8
