Grundfos Multilift MSS Montage- Und Betriebsanleitung Seite 238

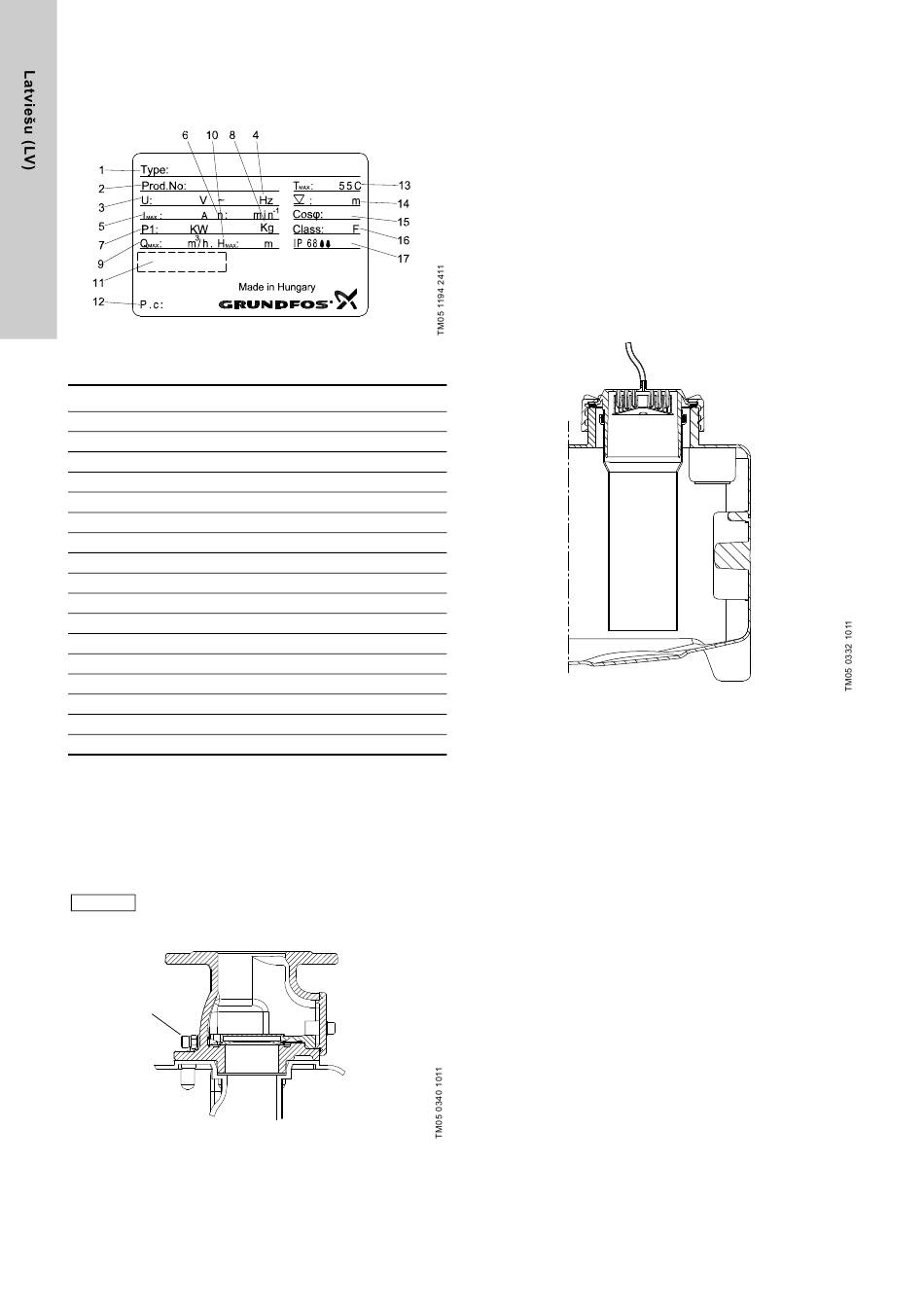

Sūkņa pases datu plāksnīte
Pases datu plāksnīte ir iespiesta uz sūkņa.
3. ilustr. Sūkņa pases datu plāksnīte
Poz. Apraksts
1 Tipa apzīmējums
2 Produkta numurs
3 Nominālais spriegums
4 Frekvence
5 Nominālā strāva
6 Nominālais ātrums
7 Nominālā pievadāmā jauda
8 Svars
9 Maksimālais plūsmas ātrums
10 Maksimālais sūknēšanas augstums
11 Apstiprinājumi
12 Ražošanas nedēļa, gads un diena
13 Maksimālā šķidruma temperatūra
14 Maksimālais uzstādīšanas dziļums
15 Jaudas koeficients
16 Izolācijas klase
17 Korpusa klase
5.1.3 Vienvirziena vārsts
DN 80 vienvirziena vārsts ietver iekšējā atloka pacelšanai
paredzētu izlaišanas skrūvi, lai izvadītu šķidrumu no izplūdes
caurules tehniskās apkopes vai servisapkalpošanas gadījumā.
Vārsts ir izveidots un pārbaudīts saskaņā ar EN12050-4.
Sk. 4. ilustrācijā.
Pirms izlaišanas skrūves pagriešanas nedaudz
Piezīme
jāatgriež sprostuzgrieznis.
Izlaišanas
skrūve
4. ilustr. Vienvirziena vārsts
238
5.1.4 Līmeņa sensors
Regulatorā ievietotais pjezorezistīvais spiediena sensors ar
šļūtenes palīdzību ir savienots ar spiediencauruli tvertnē.
Uzskrūvējamais vāciņš, kur šļūtene ir pievienota, ietver
kondensāta podu un savienojumu DN 100 caurulei. Šī caurule,
spiediencaurule, ieiet tvertnē. Pieaugošs šķidruma līmenis
saspiež gaisu spiediencaurulē un šļūtenē un pjezorezistīvais
sensors pārveido izmainījušos spiedienu analogā signālā.
Vadības bloks lieto analogo signālu, lai ieslēgtu un izslēgtu sūkni
un norādītu augsta ūdens līmeņa avārijsignalizāciju.
Spiediencaurule ir fiksēta zem uzskrūvējamā vāciņa,
un to var izņemt, ja ir nepieciešams veikt tehnisko apkopi,
servisapkalpošanu vai attīrīt caurules iekšpusi.
Apaļā šķērsgriezuma blīvgredzens nodrošina hermētiskumu.
Piegādātās šļūtenes garums ir 4 vai 10 m. Šļūtene jāsavieno ar
regulatoru.
5. ilustr. Uzskrūvējamais vāciņš ar šļūteni, DN 100 cauruli un
kondensāta podu
