6.2 Контролер LC 220
Контролерът за ниво включва и изключва помпата на
MSS Multilift в зависимост от нивото на течността, измерено
от пиезоустойчивия аналогов сензор за ниво. При достигане
на нивото за старт помпата ще стартира, а когато нивото на
течността се понижи до нивото за стоп, контролерът ще спре
помпата. В случай на високо ниво на течността в резервоара,
повреда на сензора и др. се генерира аларма.

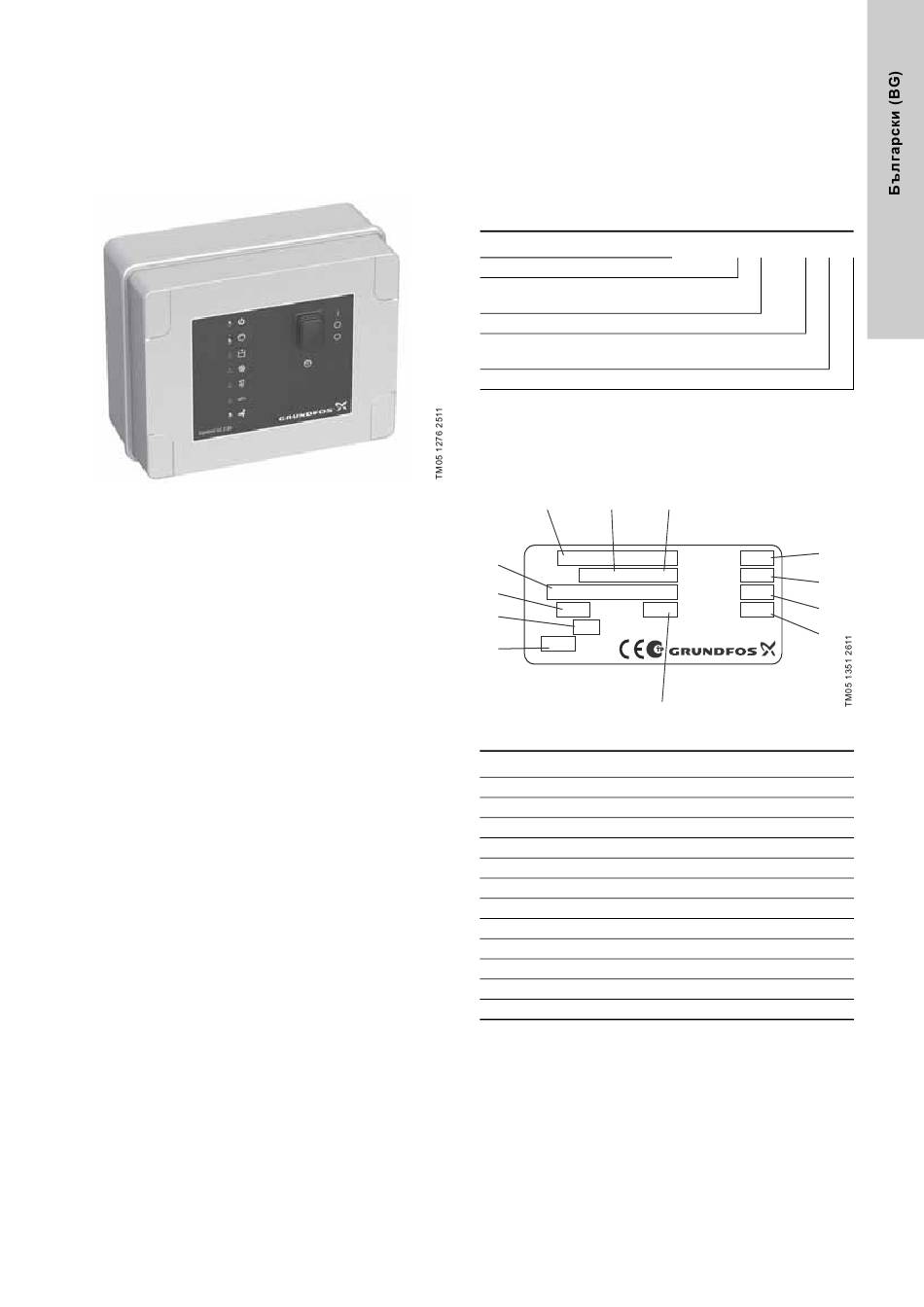

Фиг. 6 Контролер за ниво LC 220 за Multilift MSS
Контролерът LC 220 има следните функции:
• контрол с вкл./изкл. на една помпа за отпадни води,
съгласно непрекъснат сигнал от пиезоустойчив аналогово
сензор за ниво
• автоматичен тест при дълги периоди на бездействие
(24 часа след последната операция)
• батерия за резервно захранване в случай на отпадане на
захранването (аксесоар)
• избор на автоматично нулиране на аларма
(чрез DIP превключвател)
• избор между две нива за вход (чрез DIP превключвател)
• работна индикация за:
- включено захранване
- работеща помпа
- време за обслужване/поддръжка
(избираемо чрез DIP превключвател).
• алармена индикация за:
- твърде високо ниво на течността, което задейства
аларма за високо ниво
- грешна фаза или последователност на фазите за
трифазни помпи
- повреда на сензора
- външна аларма за ниво
- наблюдение на работата.
Като стандарт, контролерът LC 220 има един изход за
алармен сигнал за обща аларма и три входа за сигнал за
свързване на пиезоустойчивия сензор, допълнителен
поплавъчен превключвател, функциониращ като резервен за
аналоговите сензори, и допълнителен превключвател за ниво
за разпознаване на преливане извън Multilift MSS.
Подемните станции често се инсталират в шахта в сутерена -
най-ниската точка на сградата. В случай на преливане на
подпочвени води например или спукване на водна тръба,
контролерът ще задейства аларма. Ако нивото на течността в
шахтата се повиши над нивото за аларма за високо ниво,
съответният алармен LED индикатор ще светне и вграденият
звънец ще се активира.
Може да бъде инсталирана батерия (аксесоар), за да
активира звуковата аларма (звънец). Звънецът ще бъде
активиран, докато съществува неизправността, тъй като не
може да бъде нулиран.
В случай на отпадане на захранването, изходът за обща
аларма, който е свободен от потенциал сменяем контакт,
може да препрати алармения сигнал към контролно
помещение с помощта на външен източник на захранване.
PC Tool може да бъде свързан за обновяване и допънителни
настройки.
Наред с това, можете да прегледате регистъра с последните
20 неизправности, както и броя стартирания и работни часове
(аксесоар).
Обозначение за тип, контролер LC 220
Пpимеp
LC 220 = тип контролер
1 = контролер за една помпа
2 = контролер за две помпи
Напрежение [V]
1 = монофазна
3 = трифазна
Максимален работен ток за една помпа [A]
Табела с данни, контролер LC 220
Действителните данни за тип контролер, варианти на
напрежение и др. са описани в обозначенията за тип на
табелата с данни, разположена отстрани на корпуса на
контролера.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I 4A
3W
P Pump max
max
6
I 16A I
< 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
Фиг. 7 Пример за табела с данни на LC 220
Поз. Описание
1 Обозначение за тип
2 Продуктов номер
3 Номер на версия
4 Номинално напрежение
5 Консумирана мощност
6 Максимална стойност за електрически предпазител
7 Тегло
8 Максимален входен ток за помпа
9 Година и седмица на производство
10 Сериен номер
11 Максимално напрежение при контактора
12 Максимален ток при контактора
LC 220 .1 .230 .1
3
9
1226
P.c.
8888
Serial No.
10
250V
V
Contact max
2A
I
11
Contact max
T
.: 0 to 40 C
Amb
12
8
.8
