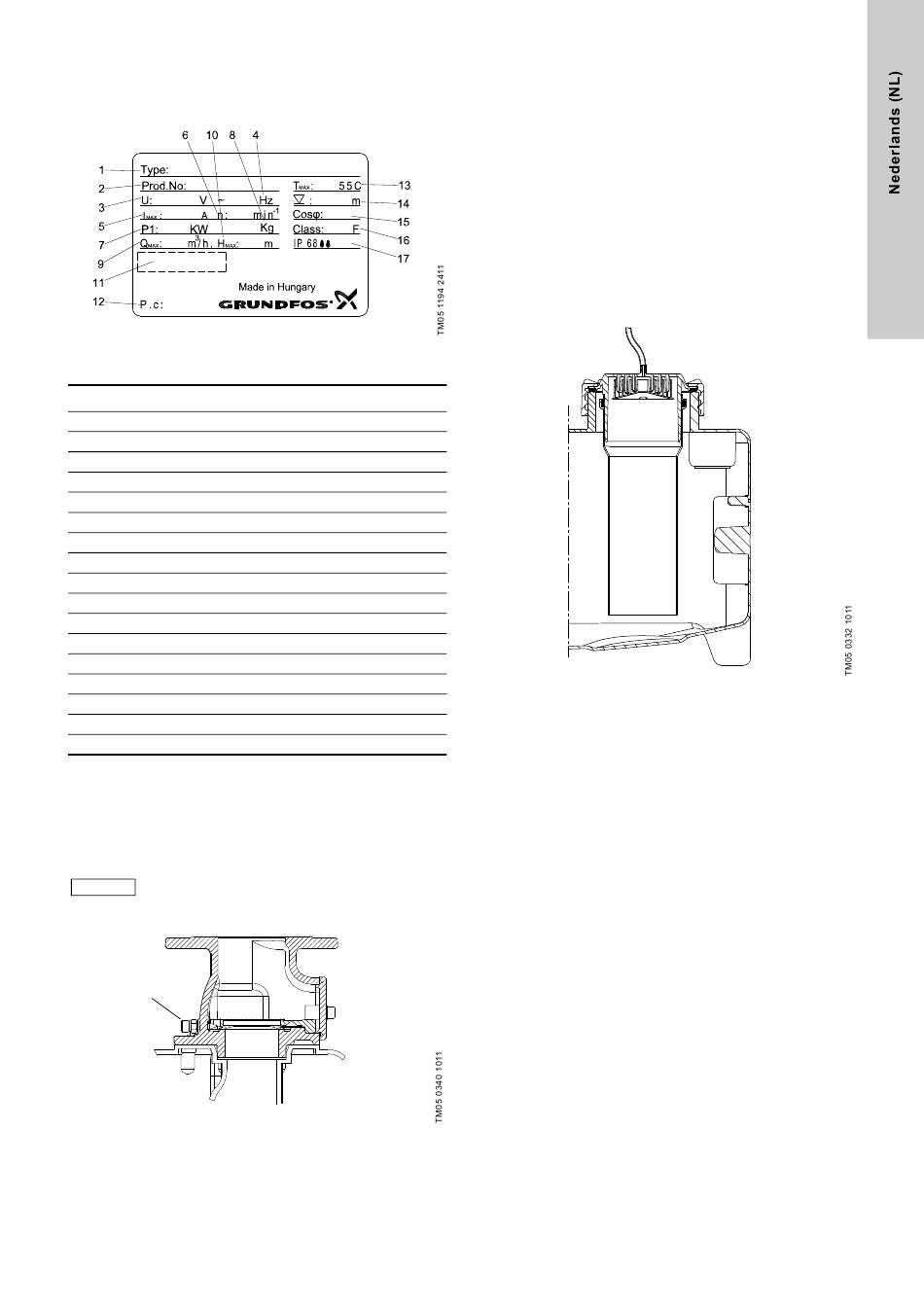

Typeplaatje, pomp
Het typeplaatje is op de pomp afgedrukt.
Afb. 3 Typeplaatje, pomp
Pos. Omschrijving
1 Typeaanduiding
2 Productnummer
3 Nominale spanning
4 Frequentie
5 Nominale stroom
6 Nominaal toerental
7 Nominaal opgenomen vermogen
8 Gewicht
9 Maximaal debiet
10 Maximale opvoerhoogte
11 Keurmerken
12 Productieweek, -jaar en -dag
13 Maximale vloeistoftemperatuur
14 Maximale installatiediepte
15 Vermogensfactor
16 Isolatieklasse
17 Beschermingsklasse
5.1.3 Terugslagklep
De DN 80 terugslagklep bevat een aftapschroef om de inwendige
klep op de tillen teneinde de persleiding leeg te laten lopen in
geval van onderhoud of service. De klep is ontworpen en getest
conform EN12050-4. Zie afb. 4.
Draai de vergrendelmoer een beetje los voordat
N.B.
de aftapschroef wordt gedraaid.
Aftapschroef
Afb. 4 Terugslagklep

5.1.4 Niveausensor

De piëzoresistieve druksensor in de regelaar is aangesloten via
een slang op een drukleiding in de tank. De schroefdop waarop
de slang is aangesloten bevat een condensaat-afvang en een
aansluiting voor een DN 100 leiding. Deze leiding, de drukleiding,
gaat door tot in de tank. Het stijgende vloeistofniveau compri-
meert de lucht binnenin de drukleiding en de slang, en de piëzo-
resistieve sensor transformeert de veranderende druk in een ana-
loog signaal. De besturingskast gebruikt het analoge signaal om
de pomp in en uit te schakelen en om het alarm 'hoog water' weer
te geven. De drukleiding zit vast onder de schroefdop en kan eruit
worden gehaald voor onderhoud, service en om de binnenkant
van de leiding te reinigen. Een O-ring zorgt voor afdichting.
De slang wordt geleverd in lengtes van 4 of 10 m. De slang moet
worden aangesloten op de regelaar.
Afb. 5 Schroefdop met slang, DN 100 leiding en conden-
saat-afvang
