6.2 LC 220 vezérlő
A szintvezérlő kapcsolja az MSS Multilift szivattyút ki és be az
analóg piezorezisztív szintérzékelő által mért folyadékszint
alapján. Amikor a folyadékszint eléri a Start szintet, akkor a
szivattyút elindítja, amikor a szint lecsökken a Stop szintre,
akkor a vezérlő leállítja a szivattyút. A tartályban lévő magas
szint, érzékelő hiba, stb. esetén hibajelzés keletkezik.

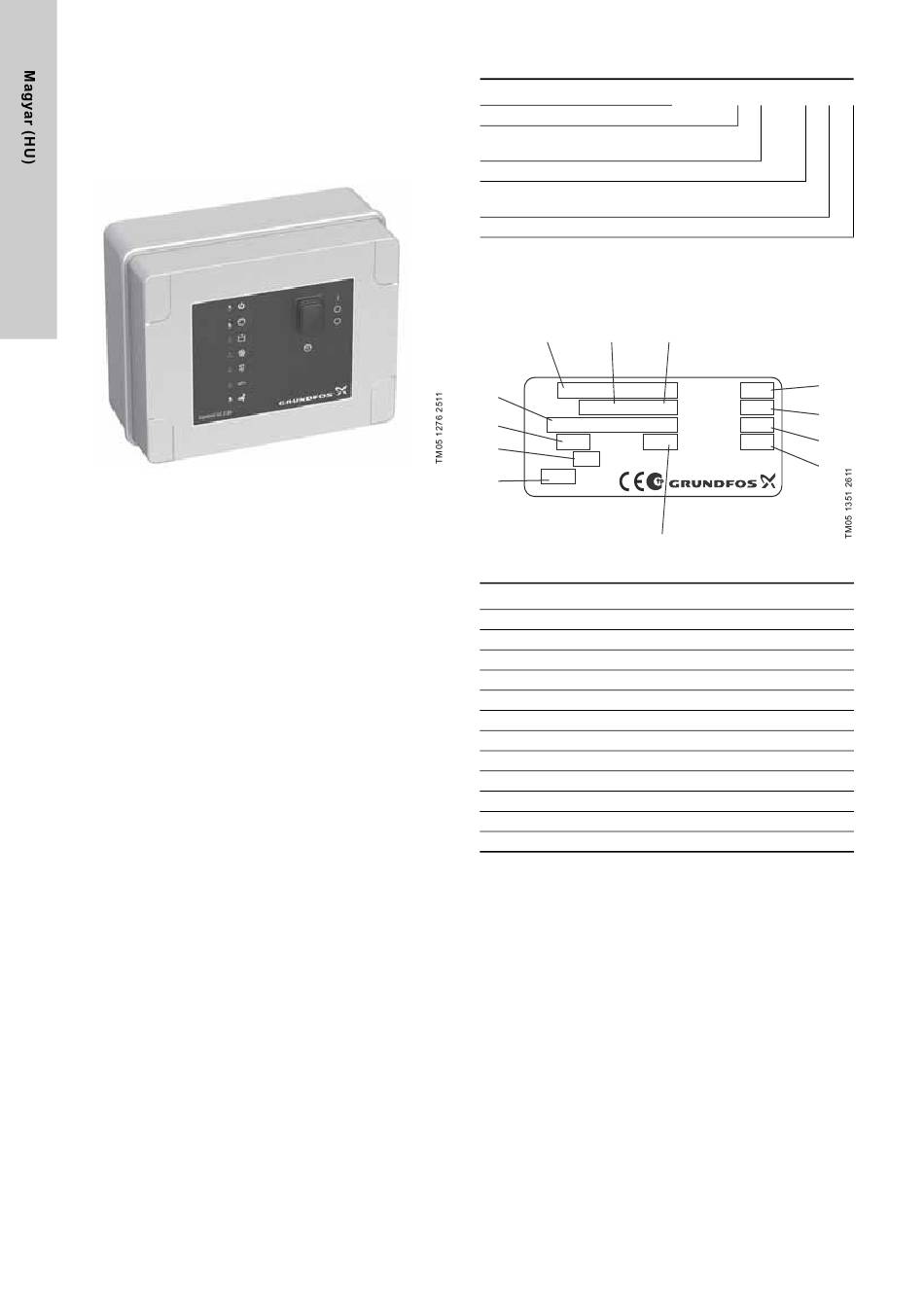

6. ábra LC 220 szintvezérlő Multilift MSS-hez
Az LC 220 az alábbi funkciókkal rendelkezik:
• analóg piezorezisztív érzékelő jele alapján kapcsol ki és be
egy szennyvíz szivattyút
• hosszú idejű inaktivitás esetén (az utolsó üzem óta eltelt
24 órát követően) automatikus próbajáratás
• a vezérlés tartalék akkumulátoros megtáplálása tápfeszültség
hiba esetén (tartozékként)
• automatikus hibanyugtázás kiválasztása
(DIP kapcsoló segítségével)
• két beömlési szint kiválasztása (DIP kapcsoló segítségével)
• üzem jelzések az alábbi esetekben:
- tápfeszültség bekapcsolva
- szivattyú üzemel
- Javítás/karbantartási periódus lejárt
(DIP kapcsolóval kiválasztható).
• hibajelzés az alábbi esetekben:
- túl magas folyadékszint, ami magas szint hibajelzést generál
- hibás fázissorrend vagy hiányzó fázis érzékelése
háromfázisú szivattyúknál
- érzékelő hiba
- külső szint hiba
- üzemidő felügyelet.
Az LC 220 alapkivitelben egy hibajel kimenettel rendelkezik
gyűjtött hiba megjelenítéshez, illetve három jelbemenettel az
analóg piezorezisztív érzékelő, egy kiegészítő úszókapcsoló és
egy, a Multilift MSS tartályán kívüli szintkapcsoló jelének
fogadásához. Utóbbi a túlfolyást érzékeli. Az átemelő
berendezéseket gyakran egy zsompban helyezik el az
alagsorban, az épület legalacsonyabb pontján. Talajvíz betörés
vagy csőtörés esetén a vezérlő hibajelzést ad. Ha a folyadékszint
a zsompban a magas szint fölé emelkedik, akkor a megfelelő
LED kigyullad, és a beépített hangjelzés megszólal.
A hangjelzés (zümmer) aktiválásához egy elemet (tartozék) lehet
beszerelni. A hangjelzés addig marad aktív, amíg a hiba fennáll,
és nem nyugtázható.
Áramkimaradás esetén a gyűjtött hibajel potenciálmentes
váltókontaktusán keresztül a hibajelzés továbbítható a
vezérlőterembe külső megtáplálás segítségével.
A frissítések és egyéb beállítások elvégzésére a PC-Tool
csatlakoztatható.
Továbbá kiolvasható az utolsó 20 hibajelzés, valamint az
indítások és az üzemórák száma (tartozék) is.
276
Típuskód, LC 220 vezérlő
Példa
LC 220 = vezérlő típusa
1 = egyszivattyús vezérlő
2 = kétszivattyús vezérlő
Feszültség [V]
1 = egyfázisú
3 = háromfázisú
Max. üzemi áramfelvétel szivattyúnként [A]
Adattábla, LC 220 vezérlő
Az aktuális vezérlő típus, feszültség változat, stb., a
vezérlőszekrény oldalán elhelyezett adattáblán lévő
típusjelzésben áll.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I
3W 4A
P
Pump max
max
6
16A
I I < 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
7. ábra Példa egy LC 220 vezérlő adattáblájára
Poz. Leírás
1 Típusjelzés
2 Cikkszám
3 Verzió szám
4 Névleges feszültség
5 Teljesítményfelvétel
6 Max. zárlatvédő biztosító
7 Tömeg
8 Szivattyú maximális áramfelvétele
9 Gyártási év és hét
10 Sorozatszám
11 Maximális feszültség az érintkezőkön
12 Maximális áramerősség az érintkezőkön
LC 220 .1 .230 .1
3
9
1226
P.c.
Serial No. 8888
10
V 250V
Contact max
2A
I
11
Contact max
T .: 0 to 40 C
Amb
12
8
.8
