Szivattyú adattábla
Az adattábla a szivattyúra van nyomtatva.

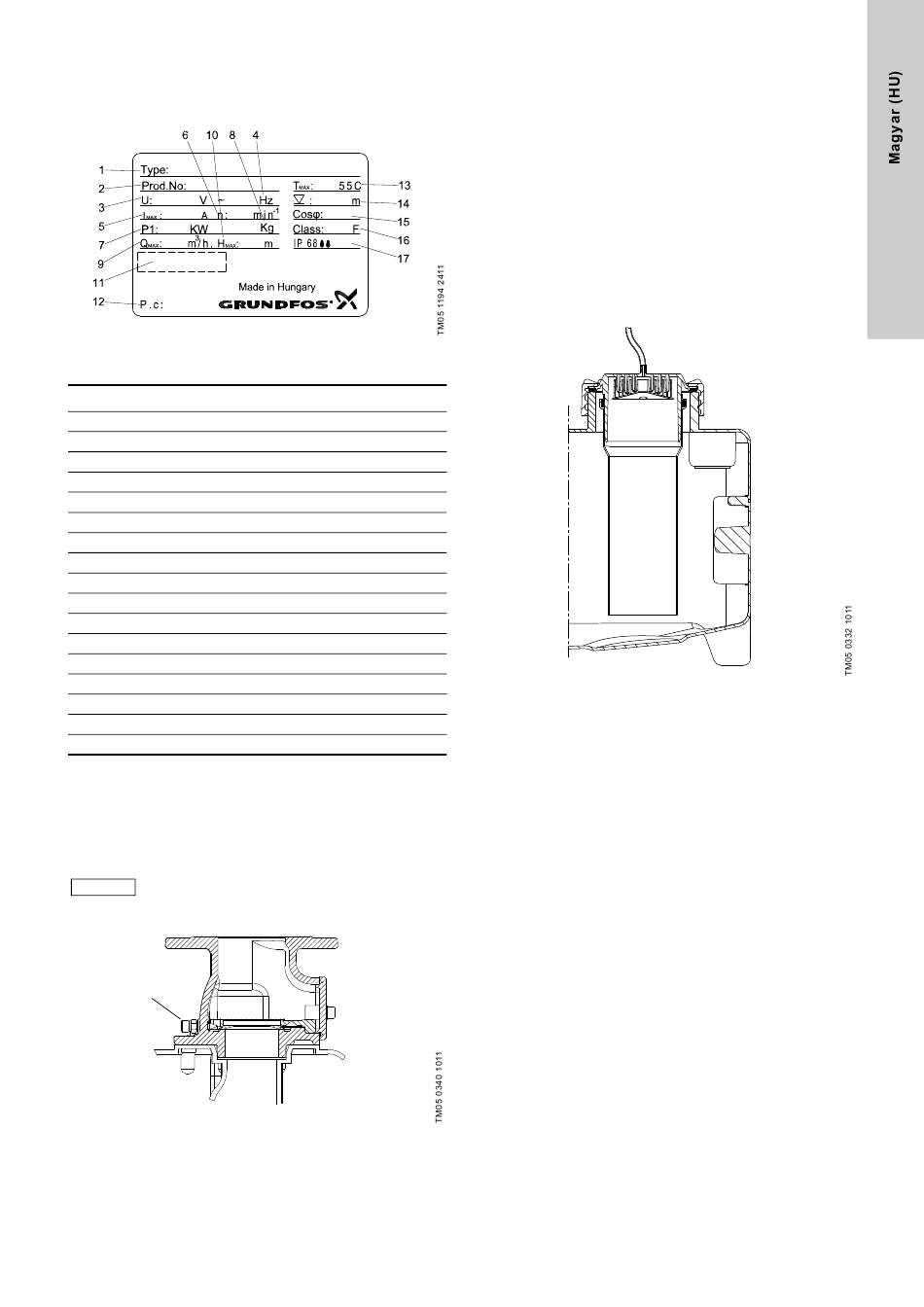

3. ábra Szivattyú adattábla
Poz. Leírás
1 Típusjelzés
2 Cikkszám
3 Névleges feszültség
4 Frekvencia
5 Névleges áramfelvétel
6 Névleges fordulatszám
7 Névleges teljesítményfelvétel
8 Tömeg
9 Maximális térfogatáram
10 Maximális emelőmagasság
11 Minősítések
12 Gyártási hét, év és nap
13 Maximális közeghőmérséklet
14 Maximális telepítési mélység
15 Teljesítménytényező
16 Szigetelési osztály
17 Védettségi osztály
6.1.3 Visszacsapó szelep
A DN 80-as visszacsapó szelep rendelkezik leeresztő csavarral a
szeleptányér megemeléséhez, karbantartás vagy javítás esetén.
A szelep az EN12050-4 szerint van kialakítva és tesztelve.
Lásd 4. ábra.
A rögzítőanyát a leeresztőcsavar kitekerése előtt
Megjegyz.
kicsit lazítsa meg.
Leürítő
csavar
4. ábra Visszacsapó szelep
6.1.4 Szintérzékelő
A vezérlésbe épített piezorezisztív nyomásérzékelőt egy tömlő
köti össze a tartályban lévő szintmérő csővel. A tömlő bekötési
pontjánál lévő zárósapka rendelkezik kondenzcsapdával és
DN 100 csőcsatlakozással. Ez a cső a szintmérő cső, ami
benyúlik a tartályba. Az emelkedő folyadékszint összenyomja a
levegőt a szintmérő csőben és a tömlőben, a piezorezisztív
érzékelő a változó nyomást analóg jellé alakítja. A vezérlés az
analóg jel alapján indítja és állítja le a szivattyút, illetve jelzi a
magas szint hibát. A szintmérő cső a zárósapka alatt van
rögzítve. A csövet ki lehet szerelni karbantartás, javítás, illetve a
cső belsejének tisztítása céljából. A tömítettséget egy O-gyűrű
biztosítja.
A tömlő 4 vagy 10 m hosszban kerül leszállításra.
A tömlőt csatlakoztatni kell a vezérléshez.
5. ábra Zárósapka tömlővel, DN 100 csővel és
kondenzcsapdával
