5.2 Controlador LC 220
O controlador de nível liga e desliga a bomba Multilift MSS de
acordo com o nível de líquido medido pelo sensor de nível pie-
zorresistivo analógico. Quando o nível de arranque é atingido, a
bomba arranca, e quando o nível do líquido diminui até ao nível
de paragem, a bomba é desligada pelo controlador. Será emitido
um alarme em caso de nível alto de água no depósito, falha no
sensor, etc.

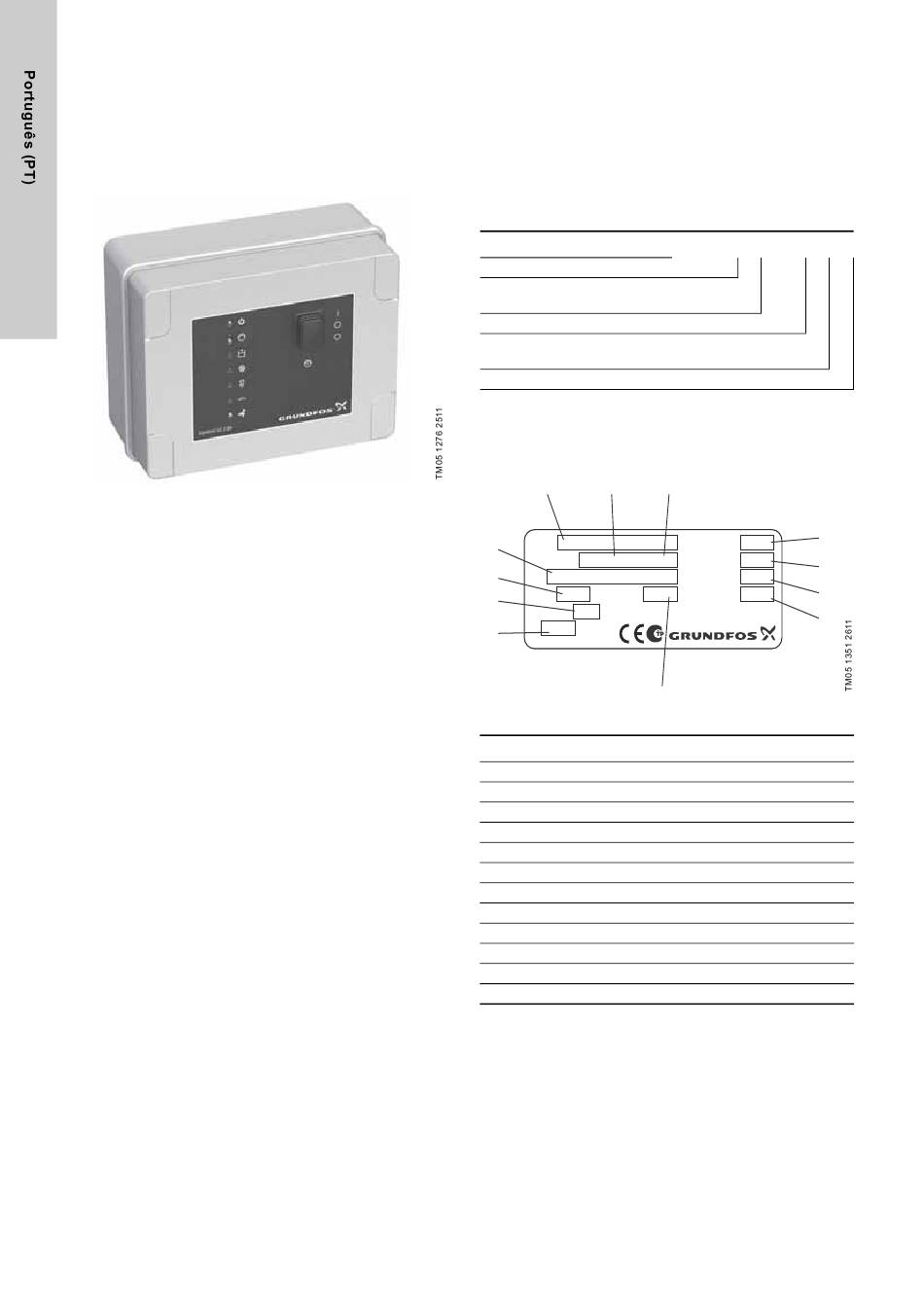

Fig. 6 Controlador de nível LC 220 para Multilift MSS
O controlador LC 220 tem as seguintes funções:
• liga/desliga uma bomba de águas residuais com base num
sinal contínuo emitido por um sensor de nível piezorresistivo
analógico
• testes de funcionamento automáticos durante longos períodos
de inactividade (24 horas após o último funcionamento)
• bateria de reserva em caso de falha na alimentação eléctrica
(opcional)
• selecção da reposição automática do alarme
(através do interruptor DIP)
• selecção entre dois níveis de entrada
(através do interruptor DIP)
• indicação durante o funcionamento de:
- alimentação ligada
- bomba em funcionamento
- intervalo de assistência/manutenção
(seleccionável através do interruptor DIP).
• indicação de alarme de:
- nível de líquido demasiado alto, que acciona um alarme de
nível alto
- fase incorrecta ou detecção de sequência de fase para bom-
bas trifásicas
- falha no sensor
- alarme de nível externo
- monitorização de tempo de funcionamento.
Como standard, o controlador LC 220 tem uma saída de sinal de
alarme para alarmes comuns e três entradas de sinal para liga-
ção do sensor piezorresistivo, um interruptor de nível adicional
que funciona como reserva dos sensores analógicos, e um sen-
sor de nível adicional para detecção de inundações no exterior
da Multilift MSS. As estações elevatórias são muitas vezes insta-
ladas num escoadouro na cave - o ponto mais baixo do edifício.
Em caso de fluxo induzido de águas subterrâneas ou ruptura das
tubagens de água, o controlador emitirá um alarme. Se o nível de
líquido no escoadouro subir acima do nível de alarme de nível
alto, o LED de alarme correspondente acende e a sirene incorpo-
rada é activada.
É possível instalar uma bateria (opcional) para activar um alarme
sonoro (sirene). A sirene ficará activa enquanto a avaria persistir
e não pode ser reposta.
352
Em caso de falha de energia, a saída de alarme comum, que é
um contacto inversor isento de potencial, pode reencaminhar o
sinal de alarme para uma sala de comando, através de uma fonte
de energia externa.
É possível a ligação de uma ferramenta informática para imple-
mentar actualizações e realizar ajustes adicionais.
Adicionalmente, é possível visualizar um registo das últimas
20 avarias, bem como o número de arranques e horas de funcio-
namento (opcional).
Código de identificação, controlador LC 220
Exemplo
LC 220 = tipo de controlador
1 = controlador de uma bomba
2 = controlador de duas bombas
Tensão [V]
1 = monofásico
3 = trifásico
Corrente máxima de funcionamento por bomba [A]
Chapa de características, controlador LC 220
O tipo de controlador actual, variante de tensão, etc., são indica-
dos na designação do tipo na chapa de características colocada
no lado do quadro do controlador.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I 4A
3W
P Pump max
max
6
I 16A I
< 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
Fig. 7 Exemplo de chapa de características do LC 220
Pos. Descrição
1 Designação do tipo
2 Código
3 Número da versão
4 Tensão nominal
5 Consumo de energia
6 Fusível máximo de reserva
7 Peso
8 Corrente máxima de entrada da bomba
9 Ano e semana de fabrico
10 Número de série
11 Tensão máxima no contactor
12 Corrente máxima no contactor
LC 220 .1 .230 .1
3
9
1226
P.c.
8888
Serial No.
10
250V
V
Contact max
2A
I
11
Contact max
T
.: 0 to 40 C
Amb
12
8
.8
