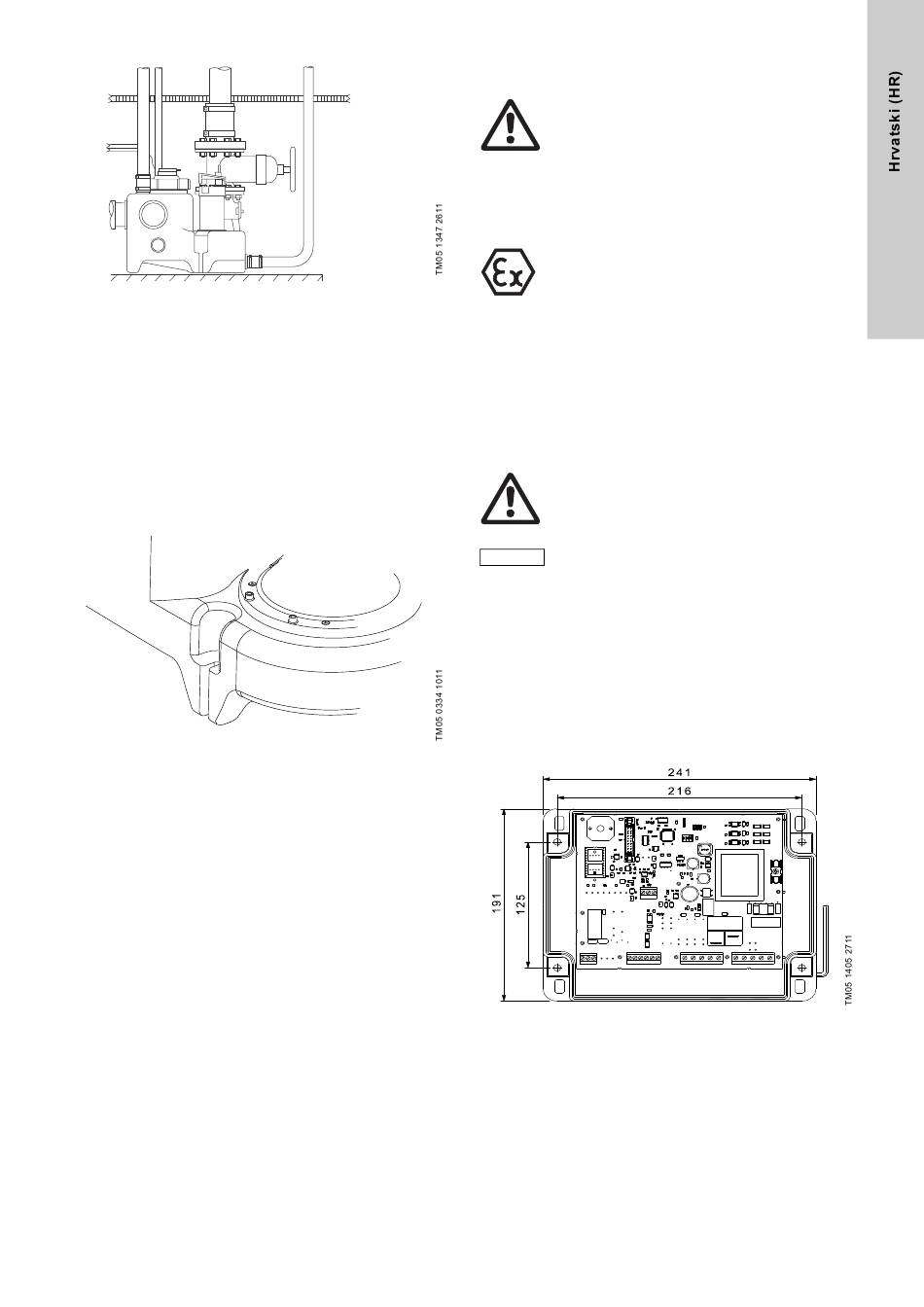

Slika 13 Zaporni ventil na vrhu protupovratnog ventila
6. Spajanje cijevi za odzračivanje.
DN 50 priključak za odzračivanje na vrhu spremnika je
otvoren. Spojite cijev za odzračivanje na priključak za
odzračivanje preko fleksibilnog spojnog dijela.
Cijev za odzračivanje se mora voditi iznad krova u atmosferu,
sukladno lokalnim propisima. Fleksibilan spoj je moguć ako je
ostavljena udaljenost oko 3 cm između završetaka cijevi za
odzračivanje i priključka za odzračivanje.
7. Spajanje membranske crpke (opcionalno).
Postavite membransku crpku na ispusnu stranu. Radi lakšeg
održavanja membranske crpke, preporuča se ugradnja 1½"
zapornog ventila na priključak spremnika.
8. Učvršćivanje spremnika na pod.
Slika 14 Točka učvršćivanja spremnika na pod

8. Instalacija LC 220 regulatora

Upozorenje
Prije izvođenja bilo kakvih spajanja na LC 220 ili
radova na crpki, jami, itd., isključite opskrbu
električnom energijom i osigurajte da se ne može
nehotice uključiti.
Montažu mora izvesti ovlaštena osoba, sukladno lokalnim
propisima.
8.1 Mjesto montaže
Upozorenje
Nemojte ugrađivati LC 220 regulator u
područjima gdje postoji opasnost od eksplozije.
LC 220 može biti ugrađen na temperaturi okoline u rasponu od
0 °C do +40 °C.
Klasa zaštite: IP56.
Instalirajte regulator što je bliže moguće precrpnoj stanici.
Prilikom vanjske ugradnje, LC 220 se mora postaviti u zaštićen
prostor ili kućište. LC 220 ne smije biti izložen izravnoj sunčevoj
svjetlosti.
8.2 Mehanička montaža
Upozorenje
Prilikom bušenja rupa, pazite da ne oštetite
kablove ili cijevi vode i plina. Osigurajte sigurnu
instalaciju.
LC 220 se može montirati bez skidanja prednjeg
Uputa
poklopca.
Postupite kako slijedi:
• Montirajte LC 220 na ravnu zidnu površinu.
• Montirajte LC 220 sa kabelskim uvodnicama prema dolje
(dodatne kabelske uvodnice, ako su potrebne, moraju se
montirati na donjoj ploči ormara).
• Montirajte LC 220 sa četiri vijka kroz montažne rupe na
poleđini ormara. Izbušite rupe za montažu sa 6 mm svrdlom
koristeći predložak za bušenje isporučen sa regulatorom.
Namjestite vijke u montirne rupe i čvrsto pritegnite.
Namjestite plastične čepove.
Slika 15 Ugradnja regulatora na zid
189
