5. Produktbeskrivning
Avloppspumpstation Multilift MSS beskrivs i följande avsnitt:
• avsnitt 5.1 Avloppspumpstation, som beskriver avloppspump-
station, uppsamlingstank, pump, backventil och nivågivare
• avsnitt 5.2 Styrenhet LC 220, som beskriver styrenheten och
dess funktioner.
I avsnitt 6. Installation av avloppspumpstation och de följande
avsnitten behandlas dessa komponenter som en enda enhet.
5.1 Avloppspumpstation
Avloppspumpstationerna Multilift MSS levereras kompletta med
dränkbara 1- eller 3-faspumpar anslutna till styrenhet LC 220 och
försedda med nivågivare.
Typnyckel, avloppspumpstation
Exempel
Multilift avloppspumpstation
SS = en pump
Utgående effekt P /100 [W]
2
1 = 1-fasmotor
3 = 3-fasmotor
2 = 2-polig motor
4 = 4-polig motor
Typskylt, avloppspumpstation

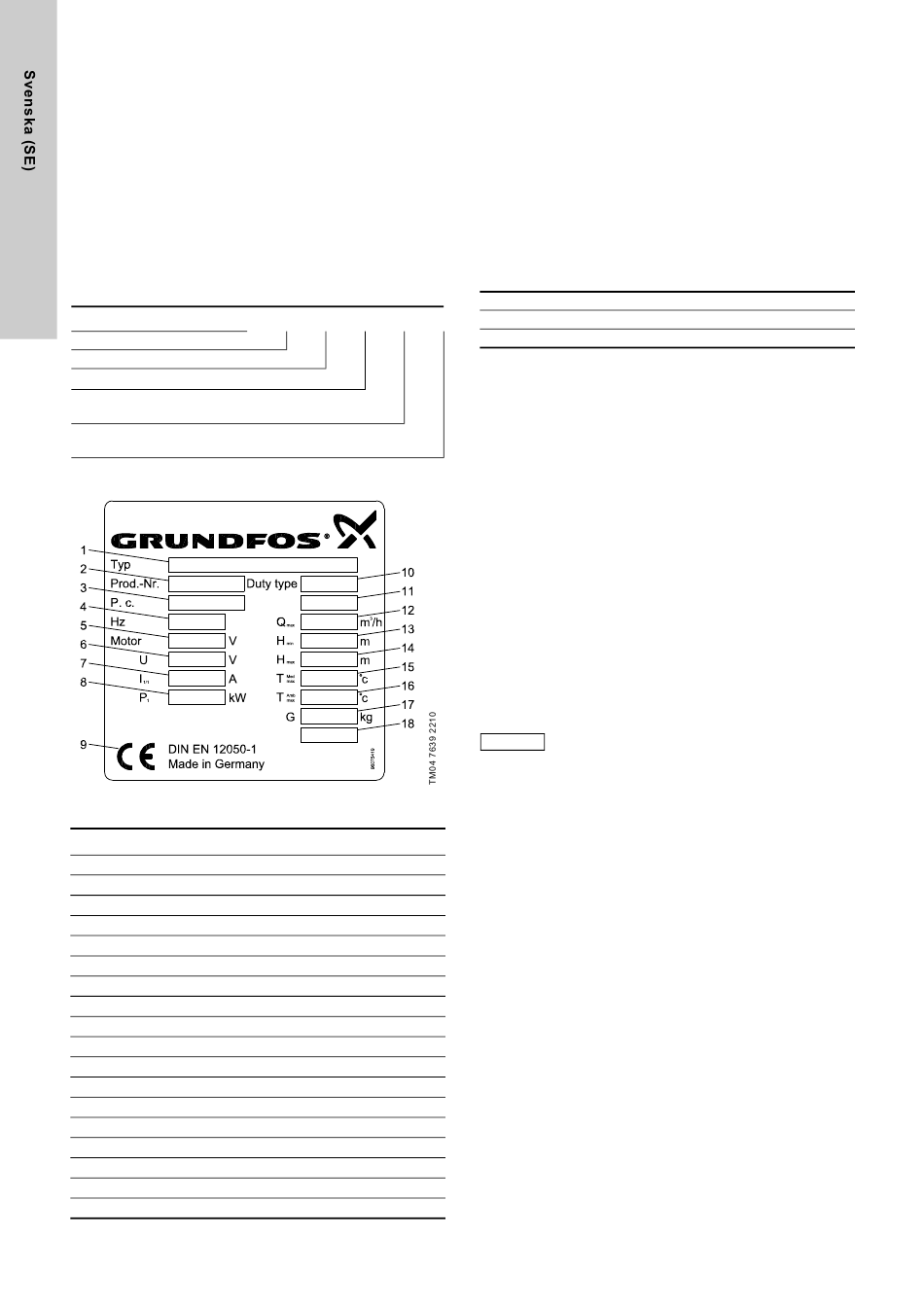

Fig. 2 Typskylt, avloppspumpstation
Pos. Beskrivning
1 Typbeteckning
2 Artikelnummer
3 Tillverkningsnummer (år/vecka)
4 Frekvens [Hz]
5 Antal faser + spänning [V]
6 Spänning [V]
7 Fullastström [A]
8 Tillförd effekt P1 [kW]
9 CE-märkning
10 Driftsform
11 Serienummer
3
12 Max. flöde [m /h]
13 Min. lyfthöjd [m]
14 Max. lyfthöjd [m]
15 Max. vätsketemperatur [°C]
16 Max. omgivningstemperatur [°C]
17 Vikt [kg]
18 Tom
484
M SS .11 .3 .2
5.1.1 Uppsamlingstank
Uppsamlingstanken är gas-, lukt- och trycktät och är tillverkad av
spillvattenresistent polyeten (PE), och har alla erforderliga anslut-
ningar för inloppsrör, utloppsrör, ventilationsrör och manuell
membranpump, vilken finns som tillbehör.
Uppsamlingstanken har alltså fem horisontella inlopp på tankens
baksida och sidor (4 st. DN 100, 1 st. DN 50) och två vertikala
anslutningar på tankens ovansida (1 st. DN 100, 1 st. DN 50).
Inloppen på sida och baksida sitter 180 respektive 250 mm ovan-
för golvet för anslutning till direkt vägghängd eller golvplacerad
toalett enligt EN 33 och EN 37. Ytterligare sanitetsanordningar
kan anslutas till de andra anslutningarna.
Uppsamlingstankens volym och effektiva volym (volym mellan
start- och stoppnivå) framgår av nedanstående tabell:
Inloppsnivå [mm]
Total tankvolym [l]
Effektiv tankvolym [l]
Inställning till relevant inloppsnivå görs med en DIP-omkopplare
på styrenhetens manöverpanel.
Se avsnitt 7.4 Inställning av LC 220.
Den fabriksinställda inloppsnivån är 250 mm ovanför golvet.
För att minimera sedimentering är tankbotten fasad för att leda
spillvattnet till pumpen.
5.1.2 Pump
Pumphjulet är konstruerat som friströmshjul av Vortextyp, vilket
säkerställer nästan helt oförändrade prestanda genom pumpens
hela livslängd. Se pumpkurvor i avsnitt 11.3 Kapacitetskurvor.
Samtliga delar som kommer i kontakt med den pumpade vätskan
är tillverkade av rostfritt stål. Pumpen har mekanisk axeltätning.
Se ytterligare tekniska data i avsnitt 11. Tekniska data.
1-fasmotorer har driftskondensatorer.
1- och 3-fasmotorer skyddas av en termobrytare i lindningarna
och ytterligare en termobrytare som stänger av motorn vid even-
tuell överbelastning.
3-fasmotorer:
Om motorn ansluts med fel fasföljd ger styrenheten felindikering
och hindrar pumpen från att starta. Se avsnitt 5.2.2 Styrelement
och indikeringslampor och fig. 8 för korrigering av fasföljdsfel.
Motorn stoppas automatiskt vid överbelastning.
Anm.
Motorn startar automatiskt när den svalnat.
180 250
44 44
20 28
