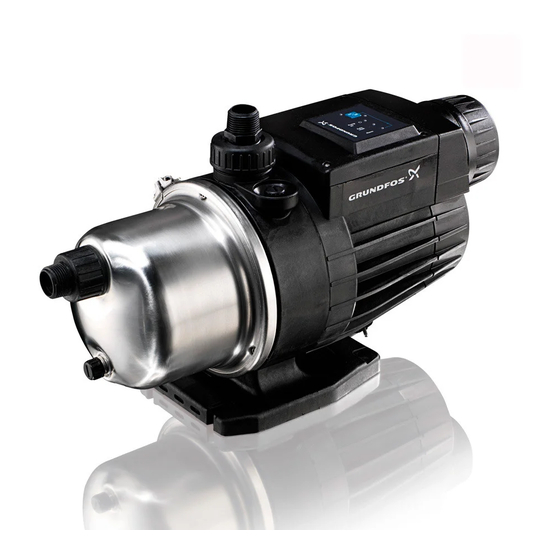

Grundfos MQ-Serie Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Grundfos Anleitungen
  4. Pumpen
  5. MQ-Serie
  6. Montage- und betriebsanleitung

Grundfos MQ-Serie Montage- Und Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 48

Quicklinks

GRUNDFOS INSTRUCTIONS
MQ
Installation and operating instructions

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos MQ-Serie

Inhaltszusammenfassung für Grundfos MQ-Serie
