verdoppelt sich der angezeigte Amplitudenwert auf 20 Vpp. Wenn Sie
den Lastwiderstand von „high impedance" auf 50 Ohm abändern,
halbiert sich der angezeigte Amplitudenwert.
• Die Amplitudenmaßeinheit „dBm" ist nicht verfügbar, wenn Sie den
Lastwiderstand „high impedance" spezifiziert haben. In diesem Fall
wird die Amplitude automatisch in Vpp umgerechnet.
• Manuelle Bedienung: Drücken Sie
key Output Setup. Geben Sie anschließend mit dem Drehknopf oder
über die Zifferntastatur den Lastwiderstandswert ein, oder wählen
durch nochmaliges Drücken des Softkeys Load den Wert „High Z"
(hochohmiger Abschluss).
• Fernsteuerung:
OUTPut:LOAD {<Ohm>|INFinity|MINimum|MAXimum}

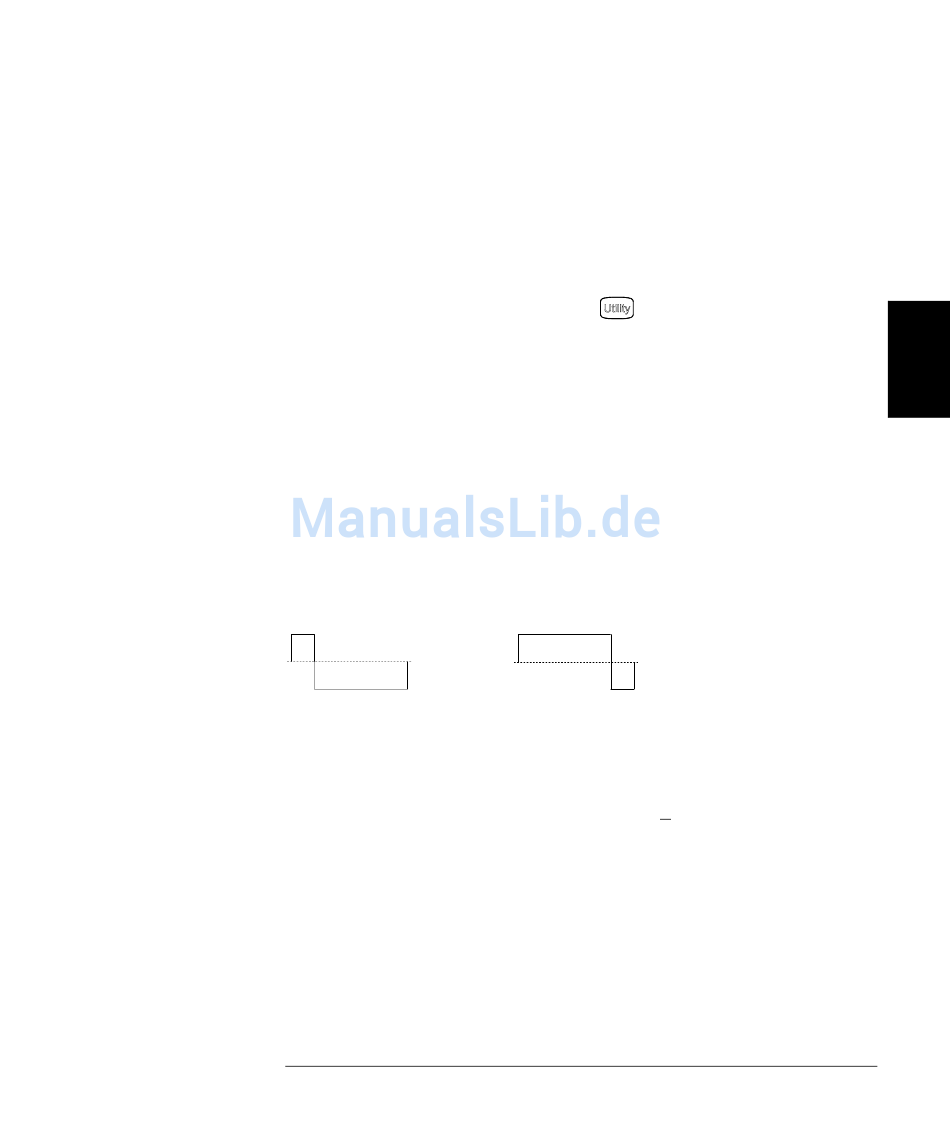

Tastverhältnis(Rechtecksignale)
Das Tastverhältnis eines Rechtecksignals ist definiert als das Verhältnis
(in Prozent) der Dauer des HIGH -Zustands zur Periodendauer. Diese
Definition bezieht sich auf normale (nicht-invertierte) Signalpolarität.
20 % Tastverhältnis
(Informationen über das Tastverhältnis für Pulssignale finden Sie unter
Pulssignale auf Seite 80.)
• Tastverhältnis: 20 % bis 80 % (Frequenz < 10 MHz)
40 % bis 60 % (Frequenz> 10 MHz)
• Die Tastverhältnis-Einstellung wird in einem flüchtigen Speicher
abgelegt und beim Einschalten des Gerätes oder nach einem Reset
über die Fernsteuerungsschnittstelle auf den Standardwert 50 %
zurückgesetzt. Voraussetzung ist, dass der Einschalt-Zustand auf
„default" gesetzt ist.
• Die Tastverhältnis-Einstellung geht beim Umschalten von Rechteck
auf eine andere Signalform nicht verloren. Sobald Sie wieder auf
Rechteck umschalten, gilt wieder das zuvor gewählte Tastverhältnis.
Kapitel 3 Leistungsmerkmale und Funktionen
Ausgangskonfiguration
und anschließend den Soft-
%
80
Tastverhältnis
3
73
