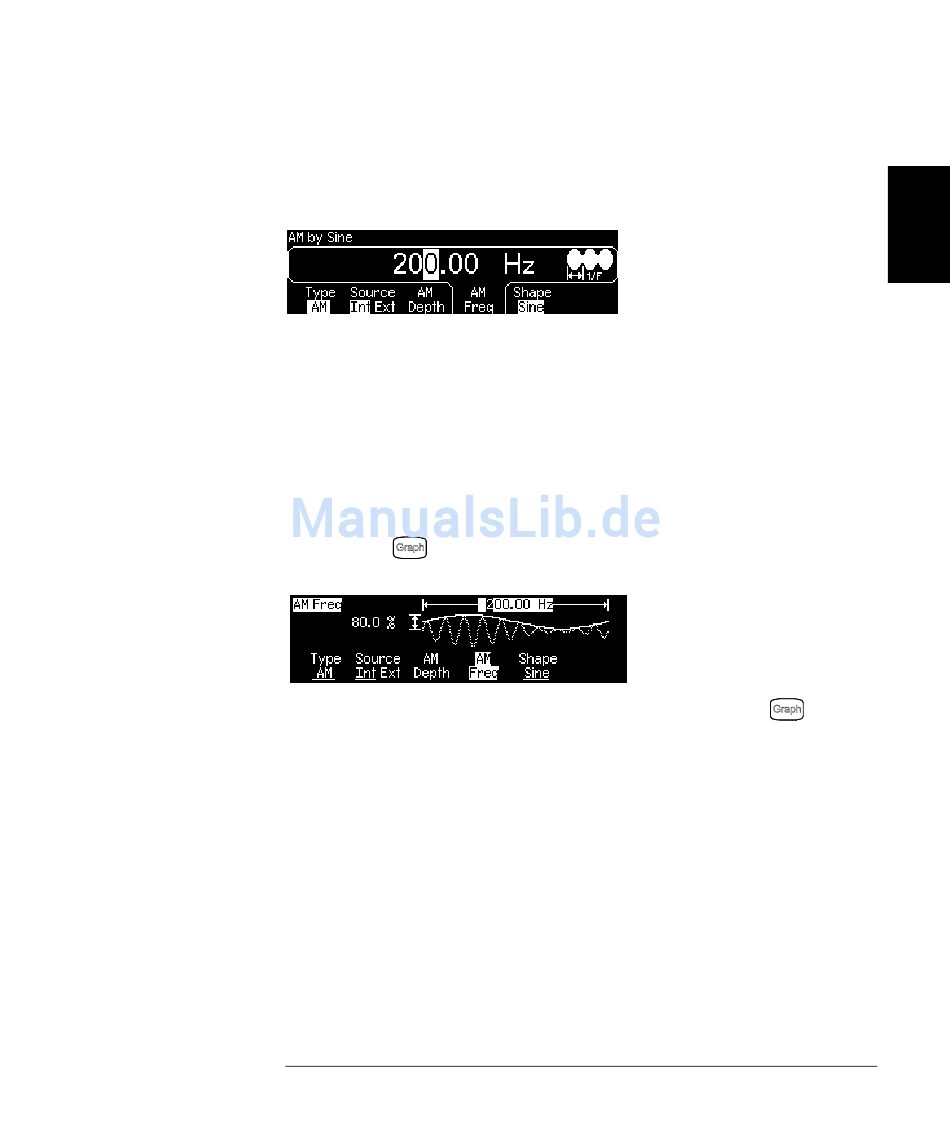

4 Wählen Sie die Modulationsfrequenz.
Drücken Sie den Softkey AM Freq, und geben Sie mit dem Drehknopf
oder über die Zifferntastatur den Wert 200 Hz ein.
5 Wählen Sie die Modulationssignalform.
Wählen Sie mit dem Softkey Shape die gewählte Modulationssignal-
form. Wählen Sie in diesem Fall die Signalform „Sine".
Der Funktionsgenerator gibt jetzt ein amplitudenmoduliertes Signal
mit den spezifizierten Modulationsparametern aus (sofern der Ausgang
aktiv ist).
6 Grafische Signaldarstellung.
Drücken Sie
, um eine grafische Darstellung der Signalparameter
zu erhalten.
Drücken Sie zum Abschalten des „Graph"-Modus nochmals
Kapitel 2 Manuelle Bedienung
Ausgabe eines modulierten Signals
2
4
.
41
