WARNUNG

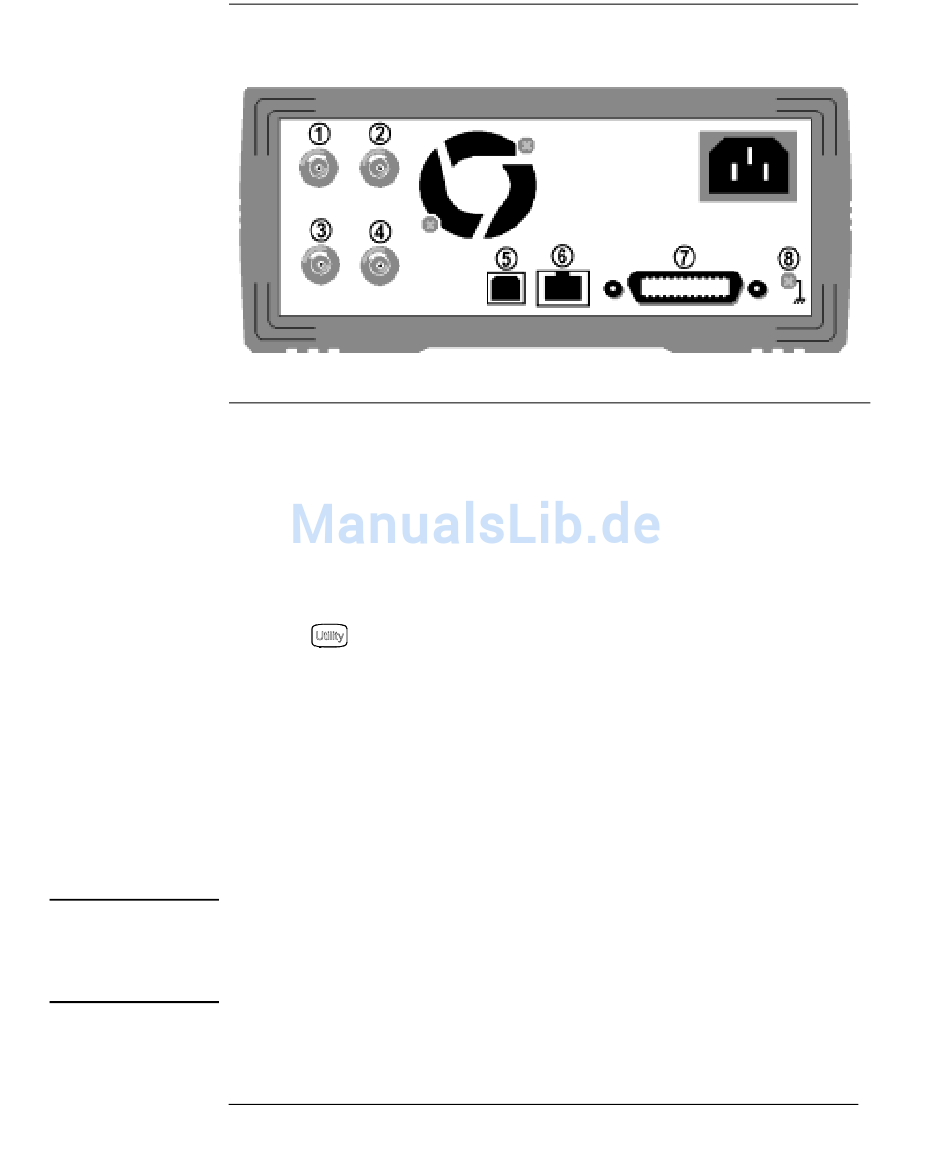

Überblick über die Rückwand
1 Eingang für externes 10 MHz-Referenz-
signal (ausschließlich bei Option 001)
2 Ausgang für internes 10 MHz-Referenz-
signal(ausschließlich bei Option 001)
3 Eingang für externe Modulation
4 Eingang:Extern-Trigger-Signal/FSK-
Modulationssignal/Burst-Torsignal
Ausgang: Triggersignal
Im Menü können Sie
• die GPIB-Adresse (siehe Kapitel 2) wählen,
• die Netzwerkparameter für die LAN-Schnittstelle (siehe Kapiel 2) einrichten,
• die momentan gültigen Netzwerkparameter (siehe Kapiel 2) anzeigen.
Hinweis: Der externe und der interne 10-MHz-Referenzanschluss (siehe
1 und 2 in der obigen Abbildung) sind nur dann vorhanden, wenn
Option 001, External Timebase Reference (Externe Zeitbasis-Referenz),
installiert ist. Andernfalls sind die Buchsen für diese Steckverbinder
verschlossen.
Um Stromschlaggefahr auszuschließen, darf der Schutzleiter des Netz-
kabels auf keinen Fall unterbrochen werden. Falls nur eine zweipolige
Steckdose verfügbar ist, verbinden Sie den Chassis-Masse-Anschluss des
Gerätes (siehe oben) mit einem gut geerdeten Gegenstand.
6
5 USB-Schnittstellenanschluss
6 LAN-Schnittstellenanschluss
7 GPIB-Schnittstelle
8 Chassis-Masse
