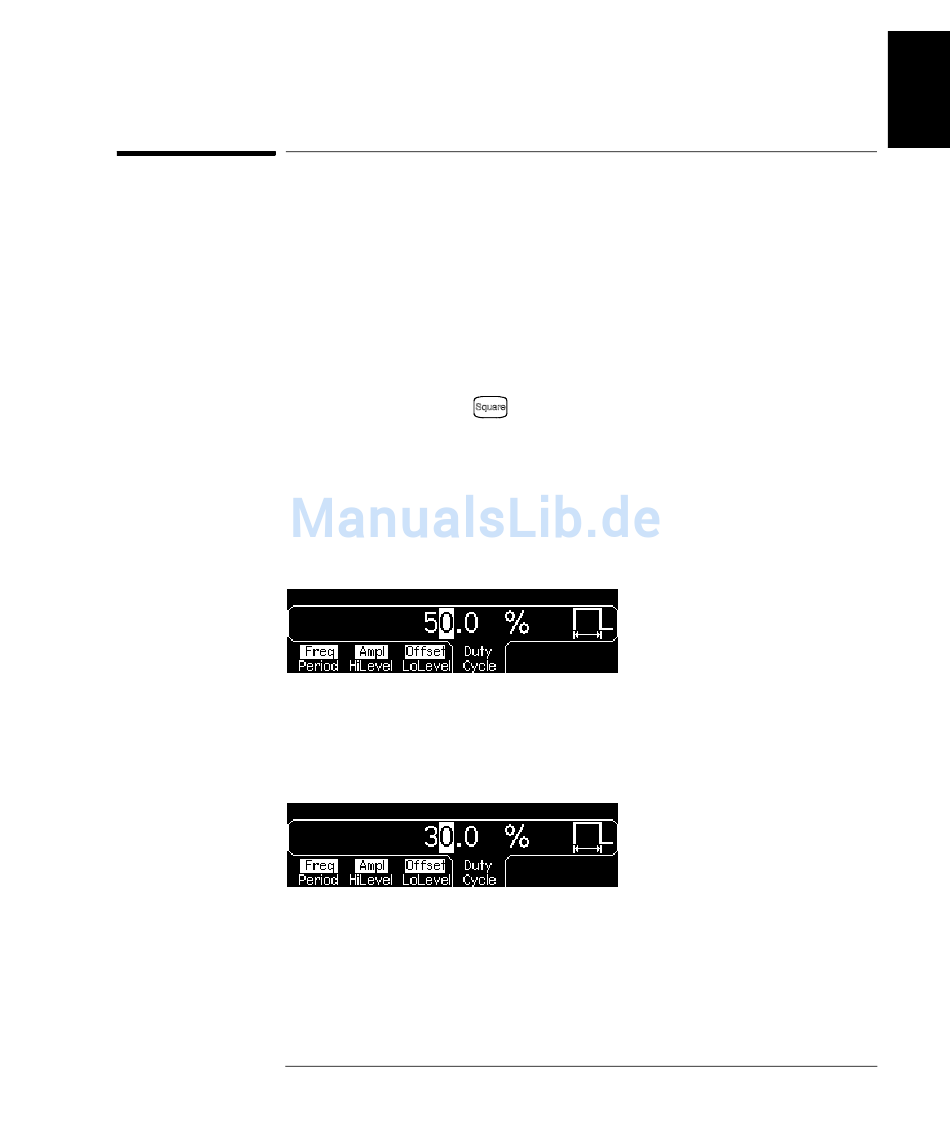

Einstellen des Tastverhältnisses (Duty Cycle) eines Rechtecksignals (Square Wave)
Einstellen des Tastverhältnisses (Duty
Cycle) eines Rechtecksignals (Square Wave)
Beim Einschalten des Gerätes wird das Tastverhältnis für Rechteck-
signale automatisch auf 50 % eingestellt. Bei Ausgangsfrequenzen bis
zu 10 MHz können Sie ein Tastverhältnis zwischen 20 % und 80 % ein-
stellen. Nachfolgend wird gezeigt, wie Sie das Tastverhältnis auf 30 %
abändern.
1 Wählen Sie die Signalform „Square" (Rechteck).
Drücken Sie die Taste
einen Wert von bis zu 10 MHz ein.
2 Drücken Sie den Softkey „Duty Cycle".
Im Display wird das aktuelle Tastverhältnis angezeigt. Das Tastver-
hältnis ist definiert als das Verhältnis (in Prozent) der Dauer des
HIGH-Zustands zur Periodendauer (siehe Symbol am rechten Rand
des Displays).
3 Geben Sie das gewünschte Tastverhältnis ein.
Geben Sie über die Zifferntastatur oder mit dem Drehknopf ein Tastver-
hältnis von 30 % ein. Die Änderung wird sofort am Ausgang des Funk-
tionsgenerators wirksam (falls der Ausgang aktiv ist).
Kapitel 1 Inbetriebnahme
, und stellen Sie die Ausgangsfrequenz auf
1
4
25
