• A berendezés "A" nézeten látható oldala és egy esetleges aka-
dály között ajánlott legalább 200mm távolságot tartani, hogy
levehessük a fedelet és hozzáférjünk az ún. "technikai térhez".
Ha a telepítési hely nem megfelelően sík, akkor a menetes tartólábbal vé-
gezze el a hézagolást úgy, hogy a berendezés stabilan álljon. Biztosítani
kell a tökéletesen függőleges pozíciót, ne álljon ferde pozícióban!
2.1.1 Hidraulikus bekötések
A berendezéshez való bemeneti hidraulikus bekötést az "F" nézet szerinti
"IN" jelzésű torokhoz kell végezni (lásd 7.ábra) (szívás csatlakozás). Tá-
volítsa el a csonknál lévő védődugót a tartozék szerszámmal vagy egy
csavarhúzóval.
A kimeneti hidraulikus bekötést az "F" nézet szerinti "OUT" csonkhoz kell
elvégezni (7. ábra) (nyomóoldali csatlakozás). Távolítsa el a csonknál
lévő védődugót a tartozék szerszámmal vagy egy csavarhúzóval..
A szivattyúzó berendezés minden hidraulikus csatlakozója belső mene-
tes 1"-os csatlakozó, sárgarézből kivitelezve

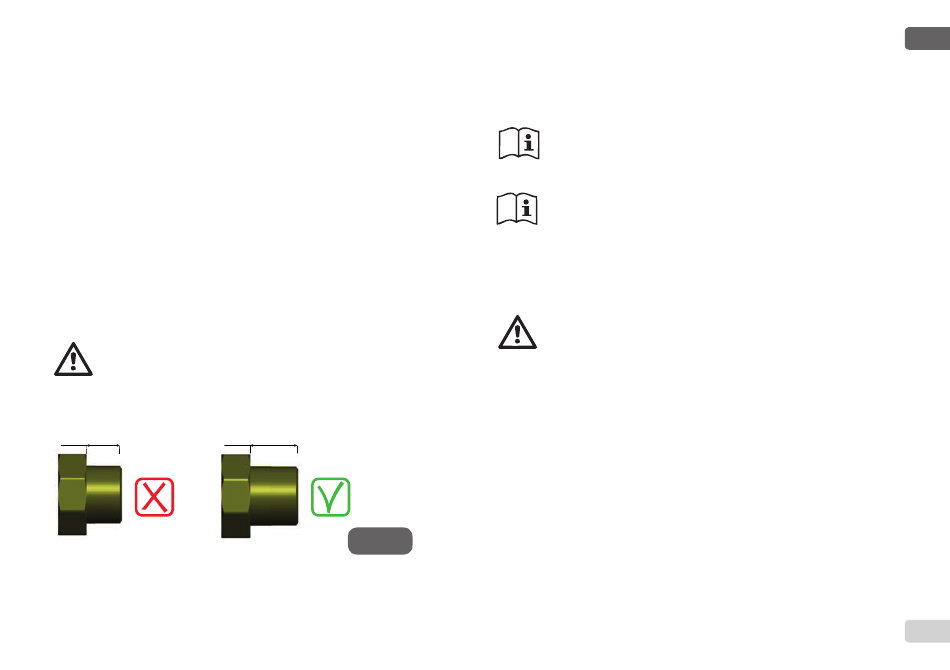

Ha a berendezést olyan közdarabbal kívánja bekötni a vízveze-
ték csőhöz melynek átmérője nagyobb, mint az 1"-os cső külső
átmérője (például egy háromdarabos közdarabbal) akkor előze-
tesen elenőrizze, hogy , az 1" Gáz méretű menetes rész hossza
legalább 25 mm kinyúlású-e a hatlapú résztől számítva (lásd: 8.
ábra)
< 25
mm
A szivattyúzandó víz szintjét tekintve, az installáció lehet vízszint feletti
vagy vízszint alatti . Akkor tekintjük vízszint felettinek az installációt, ha a
szivattyú magasabban van a szivattyúzandó vízhez képest (pl. szivattyú a
> 25
mm
8.ábra
felszínen és a víz a kútban); ellenkező esetben "vízszint alatti " a telepítés
vagyis a szivattyú a vízszint alatt van (pl. Magasan lévő tartály és az alatti
szivattyú).
Ha az installáció "vízszint feletti", akkor építsen be egy egyirá-
nyú szelepet a szívócsőbe (a szívócső végén lévő egyirányú
szelep = lábszelep) annak érdekében, hogy a rendszer feltölthe-
tő legyen vízzel. (lásd 2.1.2 fejezet).
"Vízszint feletti" telepítés esetén a szívócsövet úgy kell telepí-
teni, hogy a vízforrástól a szivattyúig folyamatosan emelkedjen,
elkerülve a "libanyak" formát illetve az ún. szifon hatást ahol
légzsák képződhetne. Ne helyezze el a szívócsövet a szivattyú
szintje fölött (ugyancsak a légzsák képződés elkerülése érde-
kében). A szívócső legalább 30 centiméternyire merüljön be a
szivattyúzott vízbe és legyen légmentesen zárt a teljes hossza
mentén egészen a szivattyúig.
A szívó és nyomó csővezetéket úgy kell kialakítani, hogy ne tud-
janak mechanikai feszültséget gyakorolni a szivattyúra.
2.1.2.Vízzel való feltöltés
Vízszint feletti és alatti telepítés
Vízszint feletti telepítés (2.1.1 fejezet): Nyúljon be az ún. "technikai tér-
be" és a tartozék szerszámmal (5.tétel /3.ábra) vagy egy csavarhúzóval
távolítsa el a záródugót (6. tétel /3.ábra). A betöltő nyíláson át töltse fel a
rendszert tiszta vízzel ügyelve arra, hogy távozhasson a levegő. Ha a szí-
vóoldali egyirányú szelep (mely a 2.1.1 fejezet szerint ajánlott) a szivaty-
tyúzó berendezés bemeneti torkához közel van, kb. 2,2 liter víz szükséges
a feltöltéshez. Az egyirányú szelepet viszont javasolt a szívócső végén
elhelyezni (ekkor az lábszelepként működik) és a teljes csövet feltölteni
a légtelenítés folyamán. Ebben az esetben a feltöltéshez szükséges víz
mennyisége a szívócső hosszúságától függő (2,2 liter + a szívócső feltöl-
téséhez szükséges mennyiség).
