Всички места за хидравлично свързване по системата са тип „женско"
1" GAS, направени от месинг.

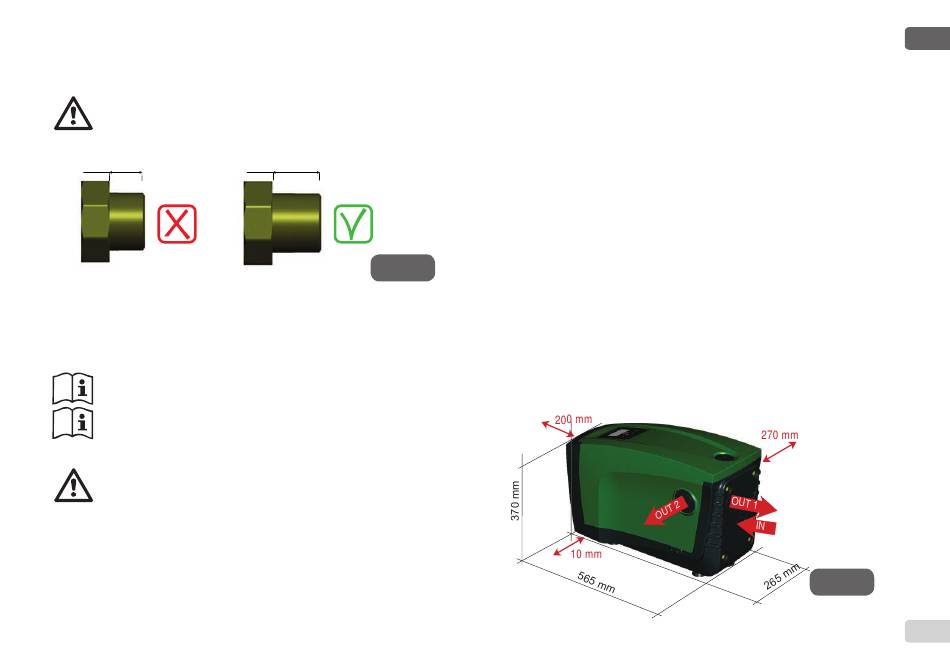

Ако свързването на продукта към системата се изпълнява с
фитинги с диаметър по-голям от 1" , да се осигури 1" Gas
мъжко – да излиза поне 25мм. При съединяването от горния
диаметър (виж фиг. 8)
< 25
mm
Монтирането на системата може да бъде условно наречено „над" или
„под", в зависимост от местоположението на помпата спрямо нагнете-
ния флуид. Ако помпата е над нивото на нагнетявания флуид е „над"
и обратно, ако е под нивото – „под".
При вертикален монтаж от типа „над" е препоръчително да
се постави обратен клапан на смукателната част. (par. 2.1.2).
При монтиране по типа „над" да се избягва смукателната
тръба да е над помпата (избягва се образуване на въздуха).
Смукателната тръба трябва да е потопена поне 30 см. под
нивото на водата и винаги да е пълна с вода
Смукателната и тръбите от нагнетателната част да са добре
фиксирани, за да не предават механични усилия върху ус-
тройството.
> 25
mm
Фигура 8
2.1.2.Зареждащи дейности
Монтиране тип „над" и „под"
Монтирането тип „над" (2.1.1): във техническия отсек (фиг.3 т. 5) да
се свали декоративния капак посредством отвертка (фиг.3 т.6). Да се
напълни системата докато излезе въздуха. Ако обратния клапан на
смукателната част е затворен (на входа на помпата), количеството
вода за захранване е около 2.2 л. Препоръчително е обратния клапан
на смукателната част да се поставя в края на тръбата, за да може
да се пълни системата достатъчно бързо по време на зареждането
– около 2.2 л.
Монтирането тип „под" (2.1.1): ако няма обратен клапан на смукател-
ната част, или е отворен, зареждането става като се изкарва въздуха
от смукателната част. Напълващия отвор (фиг.3 т. 6) е достатъчен за
излизането на въздуха и напълването на системата. Веднага след
като започне изтичане на вода от него, да се затвори крана на входа
(препоръчва се винаги да се монтира обратен клапан на смукателна-
та част, за да се контролира процеса по напълване).
2.2 - Хоризонтален монтаж
Да се поставят подпорните крачета на съответните места на лице E.
Да се постави системата на предварително избрано място, съответ-
стващо на размерите и – фиг.9.
BG
БЪЛГАРСКИ
Фигура 9
