"D" nézet: Az 1"-os menetes dugót eltávolítva kapunk egy második nyo-
mó oldali csatlakozási pontot amit a "C" nézeten látható "OUT" csatlako-
zási ponttal egyidőben vagy alternatív módon ahsználhatunk. A tápkábel a
hálózathoz való csatlakozásra szolgál.
"E" nézet : a 4 db. rézből készült menetes hüvelybe lehet a tartólábakat
rögzíteni vízszintes installáció esetén. Az 1"-os menetes dugó fő funkci-
ója a rendszer vízmentesítése (leeresztése). Emellett két szellőzőrács is
van ezen az oldalon.
"F" nézet: ahogyan az eltávolítható cimkén jelezve van, az 1"os menetes
dugónak kétféle funkciója van:vízszintes installáció esetén a dugó által
lezárt nyílás a rendszer feltöltőnyílása (lásd a feltöltési műveletet: 2.2.3 fe-
jezet); függőleges telepítés esetén ugyanez a nyílás bemenetként szolgál
a vízforrás felől (ugyanúgy ahogyan a "C" nézeti "IN" jelű bemeneti pont,
melynek ez az alternatív pontja) A kezelőpanel részét képzi egy kijelző
valamint egy tasztatúra. A kezelőpanellel beállítható a rendszer, lekérdez-
hető annak státusza és tanulmányozhatók az esetleges alarm jelzések.

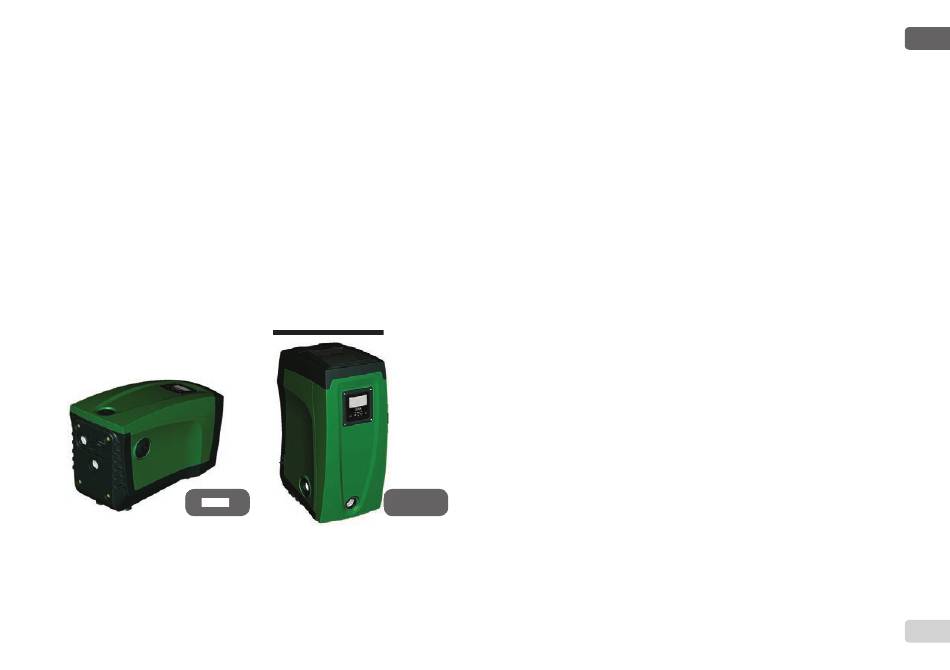

Kétféle konfigurációban lehetséges a telepítés: vízszintesen Kétféle konfigurációban lehetséges a telepítés: vízszintesen
(4.ábra ) vagy függőlegesen (5.ábra).
4.ábra 4.ábra
1.1 A beépített inverter ismertetése
A rendszerbe beépített elektronikus vezérlés inverter típusú és működése
áramlásszenzorokon, nyomás és hőmérséklet szenzorokon alapul, ezek
is a rendszer részét képzik..
Ezeknek a szenzoroknak a jelei alapján a rendszer a vízfogyasztási igény-
nek megfelelően automatikusan ki és bekapcsol, miközben képes a műkö-
dési rendellenességeket észlelni, illetve kijelezni.
Az inverteres vezérlés különböző működési előnyöket biztosít melyek kö-
zül a legfontosabbak a következők: a nyomóágon állandó nyomás fenntar-
tása valamint az energiamegtakarítás.
Az inverter képes egy hidraulikus kör nyomását állandó értéken
•
tartani úgy, hogy változtatja az elektromos szivattyú fordulatszá-
mát. Az inverter nélküli működésnél a szivattyú nem tudná modu-
lálni a működését, emiatt a vízfogyasztás növekedésekor csök-
kenne a rendszerben a nyomás, vagy fordítva: túl nagy nyomás
alakulna ki alacsony vízfogyasztási igény esetén.
A felhasználói vízigény függvényében történő motorfordulatszám
•
változtatás által az inverternek köszönhetően lehatárolódik a szi-
vattyú által igényelt energiafogyasztás arra szintre mely szüksé-
ges a vízigény teljesítéséhez.
Az inverter nélküli működés esetén az elektromos szivattyú mindig
a maximális energiafogyasztás mellett működne.
A rendszer gyártó általi konfigurációja a leggyakoribb installációs módokat
elégíti ki, vagyis a következők jellemzik:
Állandó nyomáson történő működés;
•
Set-Point (kívánt állandó nyomás értéke):
•
Nyomáscsökkenés az újraindításhoz:
•
Anti-cycling funkció:
•
A fenti és más paraméterek egyébként a rendszer függvényében beállít-
hatók. Az 5-6-7 fejezetekben ismertetésre kerül minden beállítható érték:
nyomás, védelmek beavatkozása, fordulatszám, stb.
5.ábra
Az egyéb működési módok és járulékos lehetőségek száma nagy. A le-
hetséges beállítási módok, a rendelkezésre álló bemeneti csatornák és a
konfigurálható kimenetek által az inverter működése adaptálható a külön-
böző vízellátási rendszerekhez. Lásd az 5-6-7 fejezeteket.
HU
MAGYAR
SP = 3.0 bar
RP = 0.3 bar
Kiiktatva
