7.1.5 - PO: Vizualizarea puterii absorbite
Puterea absorbită la electropompă în [kW].
Sub simbolul puterii măsurate PO poate părea un simbol circular
intermitent. Acest simbol indică o prealarmă la depăşirea puterii maxime
admise.
7.1.6 - C1: Vizualizarea curentului de fază
Curentul de fază al motorului în [A].
Sub simbolul curentului de fază C1 poate apărea un simbol circular
intermitent. Acest simbol indică o prealarmă de depăşire a curentului
maxim admis. Dacă simbolul clipeşte la momente regulare înseamnă ca
începe activarea protecției la supratensiune pe motor şi foarte probabil
aceasta va intra în funcțiune.
7.1.7 - Ore de funcționare şi numărul de porniri
Indică pe trei rânduri orele de alimentare cu energie electrică ale
dispozitivului, orele de funcționare ale pompei şi numărul de porniri al
motorului.

7.1.8 - PI: Histograma de putere

Afișează o histogramă a puterii de ieșire pe 5 bare verticale. Histograma
indică pentru cât timp pompa a fost pornită de la un nivel de putere dat.
Pe axa orizontală sunt situate barele la diferite niveluri ale puterii; pe axa
verticală este indicat timpul pentru care pompa a fost conectată la nivelul
de putere specific (% din timp, comparativ cu totalul).

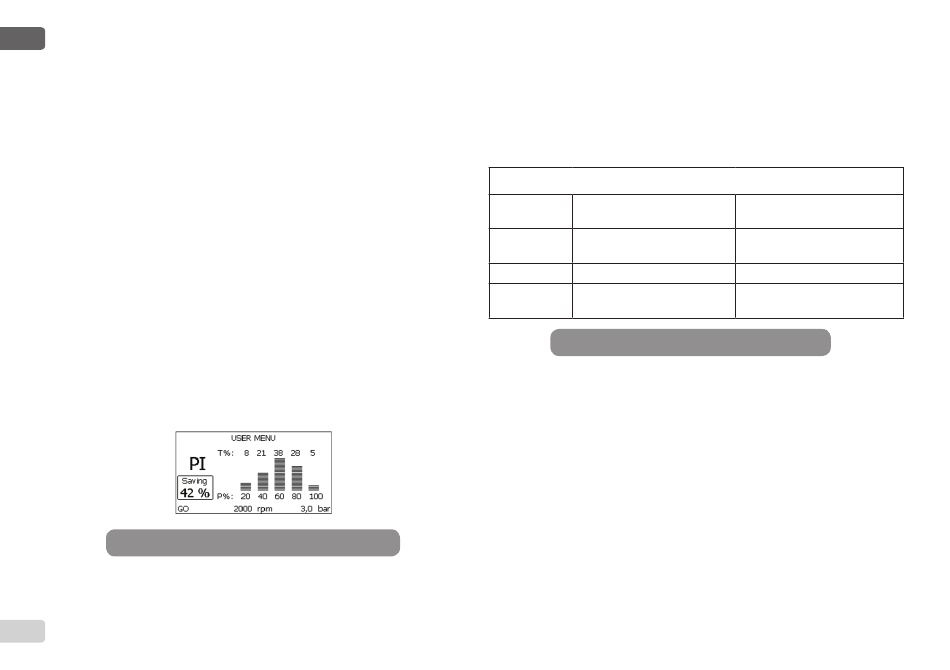

Figura 16: Vizualizarea histogramei de putere
7.1.9 - Sistem multi-pompă
Vizualizează starea sistemului când avem un sistem multi invertor. Dacă
legătura nu este prezentă, se afişează o icoana care ilustrează faptul
469
că legătura este intreruptă sau absentă. Dacă sunt prezente mai multe
dispozitive conectate între ele, se vizualizează o icoana pentru fiecare
dintre acestea. Icoana are simbolul unei pompe şi sub aceasta apar
caracterele de stare a pompei.
În funcţie de starea de funcţionare se afişează ceea ce este descris în
Tabelul 11.
Vizualizarea sistemului
Icoană
Status
Motor în
Simbol pompă care se rotește
funcțiune
Simbol pompă static
Motor oprit
Dispozitiv în
Simbol pompă static
fault
Tabel 11: Vizualizarea Sistemului multi-pompă
Dacă dispozitivul este configurat ca rezerva, pictograma reprezentând
pompa apare de culoare închisă, vizualizarea rămâne similară cu Tabelul
9 cu excepţia că în caz de motor oprit se vizualizează F în loc de SB.

7.1.10 - Flux emanat

Pagina prezintă două contoare de flux. Primul indică fluxul total emis de
maşină. Al doilea prezintă un contor parțial care poate fi resetat de către
utilizator.
Contorul parțial poate fi resetat de pe această pagină, ținând apăsat
butonul „-„ timp de 2 secunde.

7.1.11 - VE: Vizualizarea versiunii

Versiunea hardware si software cu care este echipat dispozitivul.
7.1.12- FF: Vizualizarea fault & warning (istoric)
Vizualizarea cronologică a fault-urilor apărute în timpul funcţionării
sistemului.
Informații de status sub
icoană
viteza realizată în trei cifre
SB
F
