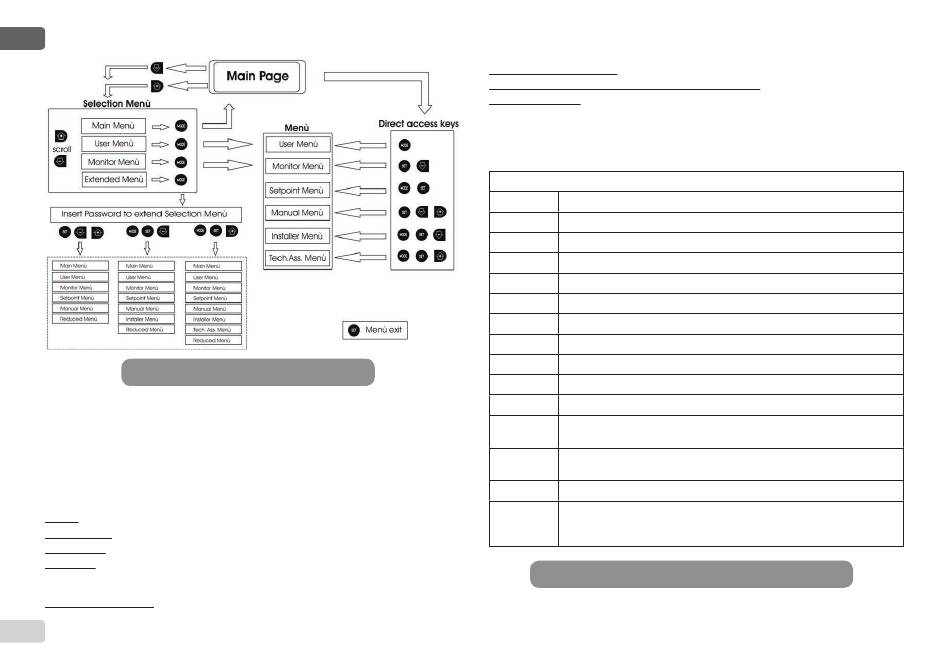

Figura 14: Schema dei possibili accessi ai menù
6.3 - Struttura delle pagine di menù
All'accensione si visualizzano alcune pagine di presentazione in cui com-
pare il nome del prodotto ed il logo per poi passare ad un menù principale.
Il nome di ogni menù qualunque esso sia compare sempre nella parte alta
del display.
Nella pagina principale compaiono sempre
Stato: stato di funzionamento (ad es. standby, go, Fault, funzioni ingressi)
Giri motore: valore in [rpm]
Pressione: valore in [bar] o [psi] a seconda dell'unità di misura impostata.
Potenza: valore in [kW] della potenza assorbita dal dispositivo.
Nel caso in cui si verifichi l'evento possono comparire:
Indicazioni di fault
25
Indicazioni di Warning
Indicazione delle funzioni associate agli ingressi
Icone specifiche
Le condizioni errore sono indicate nella Tabella 2 pag.20. Le altre visualiz-
zazioni sono indicate in Tabella 9.
Condizioni di errore e di stato visualizzate nella pagina principale
Identificatore
Motore in marcia
GO
Motore fermo
SB
Stato motore disabilitato manualmente
DIS
F1 Stato / allarme Funzione galleggiante
F3 Stato / allarme Funzione disabilitazione del sistema
F4 Stato / allarme Funzione segnale di bassa pressione
P1 Stato di funzionamento con setpoint ausiliario 1
P2 Stato di funzionamento con setpoint ausiliario 2
P3 Stato di funzionamento con setpoint ausiliario 3
P4 Stato di funzionamento con setpoint ausiliario 4
Icona com. Stato di funzionamento in comunicazione multi pompa con l'indirizzo
con numero indicato
Icona com.
con E Stato di errore della comunicazione nel sistema multi pompa
Scrittura e rilettura su EEprom delle impostazioni di fabbrica
EE
WARN.
Tensione
bassa Warning per mancanza della tensione di alimentazione
Tabella 9: Messaggi di stato ed errore nella pagina principale
Descrizione
