6 - HET TOETSENBORD EN HET DISPLAY

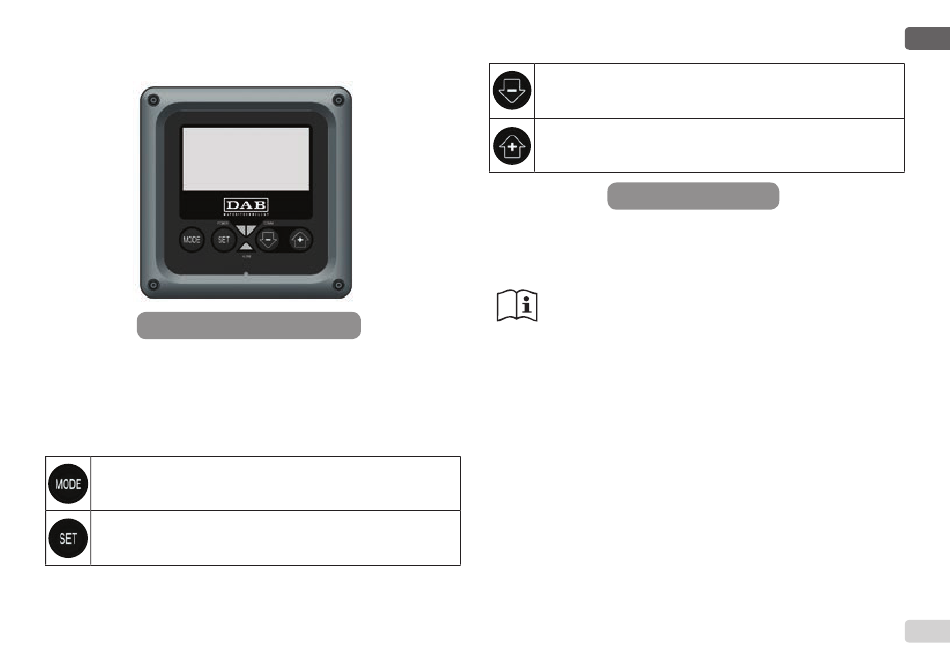

Afb. 12: Uiterlijk van de gebruikersinterface
De gebruikersinterface bestaat uit een toetsenblok met LCD-display van
128x240 pixel en de signaleringsleds POWER, COMM, ALARM zoals te
zien is op afbeelding 12.
Het display geeft de grootheden en de statussen van het apparaat weer
met indicaties omtrent de functionaliteit van de verschillende parameters.
De functies van de toetsen worden samengevat in Tabel 6.
Met de MODE-toets is verplaatsing mogelijk over de diverse items binnen
een menu. Door deze toets minstens 1 sec in te drukken verspringt het
display naar het vorige menu-item.
Met de SET-toets kan het huidige menu worden afgesloten.
Verlaagt de huidige parameter (als een parameter wijzigbaar is).
Verhoogt de huidige parameter (als een parameter wijzigbaar is).
Tabel 6: Functies van de toetsen
Door de toets "+" of de toets "-" lang in te drukken is automatische verho-
ging/verlaging van de geselecteerde parameter mogelijk. Nadat de toets
"+" of de toets "-" 3 seconden lang is ingedrukt, neemt de snelheid van de
automatische verhoging/verlaging toe.
Bij het indrukken van de toets "+" of de toets "-" wordt de gese-
lecteerde grootheid gewijzigd en onmiddellijk opgeslagen in het
permanente geheugen (EEprom). Als de machine in deze fase
uitgeschakeld wordt, ook al gebeurt dit onopzettelijk, heeft dat
geen verlies van de zojuist ingestelde parameter tot gevolg.
De SET-toets dient alleen om het huidige menu te verlaten en
het is niet nodig de aangebrachte wijzigingen op te slaan. Alleen
in bijzondere gevallen, die beschreven zijn in hoofdstuk 0, wor-
den enkele grootheden toegepast bij het indrukken van "SET"
of "MODE".
Signaleringsleds
• Power
Witte led. Led brandt vast wanneer de machine gevoed wordt.
Knippert wanneer de machine uitgeschakeld is (zie par. 5.5).
• Alarm
Rode led. Brandt vast wanneer de machine geblokkeerd is van-
wege een fout.
• Communicatie
Blauwe led. Brandt vast wanneer de draadloze communicatie
wordt gebruikt en correct functioneert. Knippert langzaam als hij
geconfigureerd is om te werken met communicatie, er geen com-
