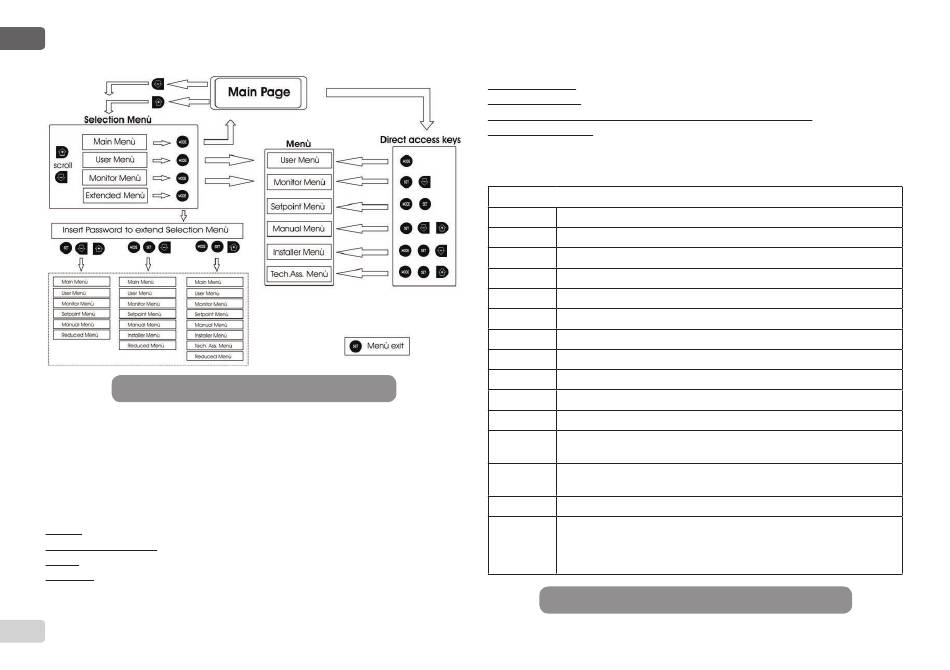

Abbildung 14: Übersicht der möglichen Menu-Zugänge

6.3 - Aufbau der Menuseiten

Beim Einschalten erscheinen einige Präsentationsseiten mit dem Produkt-
namen und dem Firmenzeichen, danach erscheint das Hauptmenu. Der
Name jedes Menus, egal um welches es sich handelt, erscheint immer im
oberen Bildschirmbereich.
Auf der Hauptseite erscheinen stets:
Status: Betriebsstatus (z.B. Standby, Go, Fehler, Eingangsfunktionen)
Motorumdrehungen: Wert in [rpm]
Druck: Wert in [bar] oder [psi], je nach der eingegebenen Maßeinheit.
Leistung: Wert in [kW] der von der Vorrichtung aufgenommenen Leistung
191
Falls der Vorfall eintritt können erscheinen:
Fehleranzeigen
Warnmeldungen
Angabe der Funktionen in Verbindung mit den Eingängen
Spezielle Symbole
Die Fehlerbedingungen sind in der Tabelle 2, Seite 186, aufgelistet. Die
anderen Visualisierungen finden sich in der Tabelle 9.
Fehler- und Statuszustände, die auf der Hauptseite angezeigt werden
Kennwort
Motor im Gang
GO
SB Motorstillstand
Motorstatus manuell deaktiviert
DIS
F1 Status / Alarm Schwimmerbetrieb
F3 Status / Alarm Systemausschaltungsfunktion
F4 Status / Alarm Funktion Niedrigdruckanzeige
P1 Funktionsfähigkeitsstatus mit Hilfssollwert 1
P2 Funktionsfähigkeitsstatus mit Hilfssollwert 2
P3 Funktionsfähigkeitsstatus mit Hilfssollwert 3
P4 Funktionsfähigkeitsstatus mit Hilfssollwert 4
Funktionsfähigkeitsstatus in Multi-Inverter-Kommunikation mit angegebe-
Komm.-Symbol
mit Zahl
ner Adresse
Komm.-Sym-
bol mit E Fehlerzustand der Kommunikation im Multi-Inverter-System
Ausdruck und erneutes Ablesen der Werkseinstellungen auf EEprom
EE
WARN.
Niedrige
Warnung aufgrund fehlender Versorgungsspannung
Spannung
Tabelle 9: Status- und Fehlermeldungen auf der Hauptseite
Beschreibung
