• Özel ızgaralar vasıtasıyla havalandırmayı sağlamak amacıyla
sistemin E Yüzü ile bir duvar arasındaki mesafe en az 10 mm
olmalıdır.
• Çek valfe yapılması gereken bakım işlemlerini sistemin tesisat
ile bağlantısını kesmeksizin gerçekleştirebilmek için sistemin B
Yüzü ile herhangi bir engel arasındaki mesafenin en az 270 mm
olması tavsiye edilir.
• Kapıyı çıkarıp Teknik Odaya girebilmek için sistemin A Yüzü ile
herhangi bir engel arasındaki mesafenin en az 200 mm olması
tavsiye edilir.
Düz olmayan bir yüzey halinde yerden uzak kalan ayağı sökün, sistemin
sağlamlığını sağlayacak şekilde yüzeye temas edene kadar uzunluğunu
ayarlayınız. Nitekim sistem güvenli ve sağlam bir şekilde yerleştirilmeli ve
dikeyliği sağlanmalıdır. Sistemi eğik bir konuma yerleştirmemeye dikkat
ediniz.
2.1.1 - Hidrolik bağlantılar
Sisteme giriş bağlantısını Şekil 7'deki "IN" ile gösterilen F Yüzü'nde
bulunan ağız aracılığıyla gerçekleştirin (emme hattı bağlantısı).
Sonra söz konusu tapayı yardımcı alet veya bir tornavida yardımıyla
çıkarın.
Sistemden çıkış bağlantısını Şekil 7'deki "OUT" ile gösterilen F Yüzü'nde
bulunan ağız aracılığıyla gerçekleştirin (basma hattı bağlantısı).
Sonra söz konusu tapayı yardımcı alet veya bir tornavida yardımıyla
çıkarın.
Sistemin tesisat ile hidrolik bağlantılarının vida dişi pirinçten yapılmış, 1"
GAZ dişi tiptendir.

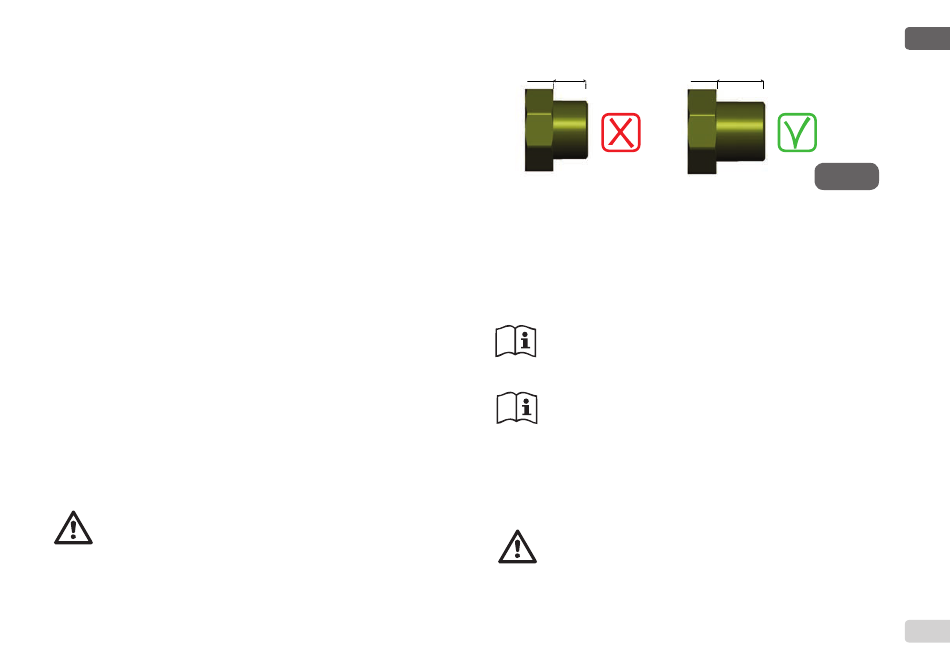

Ürünü çap boyutu normal 1 inç'lik borunun boyutlarından büyük
olan rakorlar vasıtasıyla tesisat ile bağlamak istediğiniz takdirde
(örneğin, 3 parçadan oluşan rakorlar halinde halka) bu rakorun
1" GAZ erkek vida dişinin yukarıdaki boyuttan en an 25 mm
çıktığından emin olun (bkz. Şekil 8).
< 25
mm
Pompalanacak su seviyesi göz önünde bulundurulursa, sistemin
yerleştirilmesi "sıvının seviyesinin üstüne/altına" olarak tanımlanabilir.
Bilhassa pompa pompalanacak su seviyesinden daha üstte yerleştirilirse
(örneğin, su bir kuyunun içinde, pompa yer üstünde bulunuyor) pompanın
yerleştirilmesi "sıvının seviyesinin üstüne" olarak tanımlanır. Tersine,
pompa pompalanacak su seviyesinden daha altta yerleştirilirse (örneğin,
su yukarıda, bir depo içinde, pompa ise su deposunun altında bulunuyor)
pompanın yerleştirilmesi "sıvının seviyesinin altına" olarak tanımlanır.
Sistemin dikey konfigürasyonunun "sıvının seviyesinin üstünde"
tipinden olması durumunda, sistemi doldurma işlemini yapma
olanağı sağlamak amacıyla bir çek valfin tesisatın emme hattı
borusuna monte edilmesi tavsiye edilir (par. 2.1.2).
Pompanın "sıvının seviyesinin üstüne" yerleştirilmesi durumunda
su kaynağından pompaya giden emme hattı borusunu yukarı
doğru çıkacak şekilde yerleştirin, "deve boyunları" veya sifonların
oluşmasını önlemek gerekmektedir. (Emme hattı borusunun
içinde hava kabarcıklarının oluşmasını önlemek amacıyla)
emme hattı borusunu pompa seviyesinin üstüne yerleştirmeyiniz.
Emme hattı borusu girişinde suyun seviyesinden en az 30 cm
derinliğinde emmelidir. Ayrıca tüm uzunluğunca, elektrikli pompa
girişine kadar tam sızdırmaz özellikte olmalıdır.
Emme ve basma boruları pompa üzerine hiçbir mekanik basınç
uygulamayacak şekilde monte edilmelidir.
TÜRKÇE
> 25
mm
Şekil 8
