CZ
ČESKY
ODPOVĚDNOST
Výrobce není odpovědný za řádné fungování elektrických
čerpadel nebo za případné jimi způsobené škody, pokud
tyto přístroje byly poškozeny, byly na nich provedeny změ-
ny a/nebo byly použity mimo doporučené pracovní rozmezí
nebo v protikladu k ostatním instrukcím uvedeným v této
příručce.
Rovněž nenese žádnou odpovědnost za možné nepřesnosti ob-
sažené v této příručce, pokud vznikly chybou tisku nebo chyb-
ným přepisem. Vyhrazuje si právo provádět na výrobcích jaké-
koliv nutné nebo užitečné změny, které nebudou měnit základní
vlastnosti výrobku.
1- OBECNĚ
Přístroj je tvořen integrovaným systémem složeným z odstředivého samo-
nasávacího elektrického čerpadla několikastupňového typu, z elektronic-
kého obvodu, který ho ovládá, a z expanzní nádoby.
Použití
zásobovací systémy vody a systémy tlakování pro použití v domácnostech
či pro průmyslové použití.

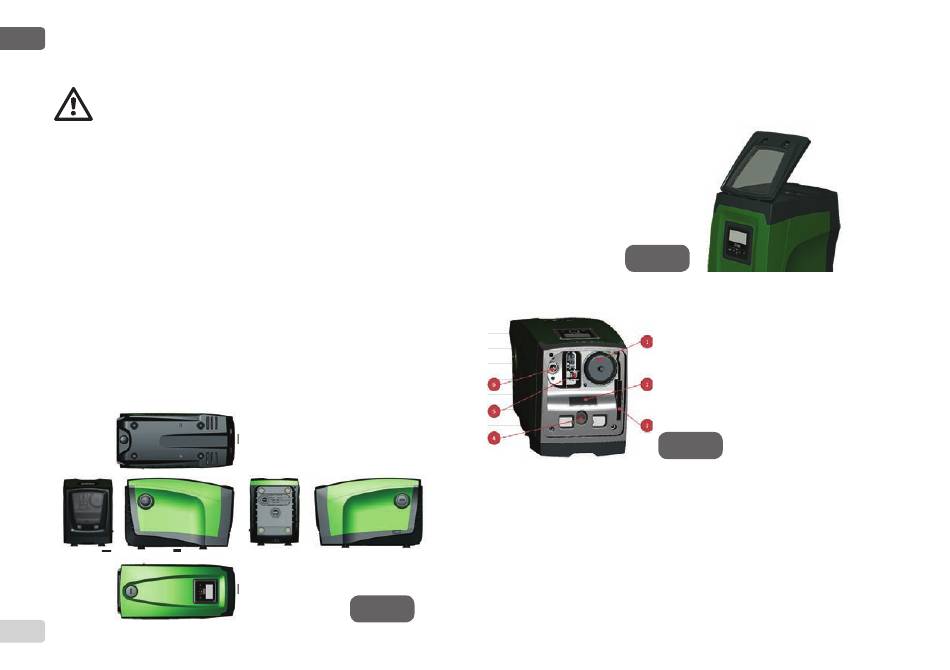

Z vnější strany se přístroj jeví jako rovnoběžník o 6 stranách, viz obr.1
B B
A A
727
E E
C D
F F
Obr. 1
Strana A: dvířka vedou do technického prostoru. Dvířka je možné odstra-
nit tak, že vsunete dva prsty do gumových úchytů a zároveň zatlačíte a
otočíte dvířky kolem kloubového závěsu na opačné straně od úchytů (viz
obr.2). Chcete-li dvířka namontovat zpět, je třeba zasunout kloubové závě-
sy do uložení a zavřít dvířka
až k zacvaknutí.
Obr. 2
Uvnitř technického prostoru je přístup k následujícím komponentům (viz
obr.3):
1. Ventil expanzní nádoby;
2. Technický štítek;
3. Rychlý návod;
4. Hnací hřídel;
5. Pomocný nástroj;
6. Plnící zátka (pouze pro svislou
konfiguraci).
Strana B: odmontovatelná zátka se šroubem umožňuje přístup ke zpět-
nému ventilu (viz odst. 10.3). Odstraňovat ji může pouze specializovaný
personál při provádění údržby.
Strana C: 4 mosazné závity tvoří uložení pro 4 opěrné nožičky v případě
vertikální instalace. 2 zátky se šroubem 1" je možné odstranit, abyste mohli
uskutečnit připojení k systému podle konfigurace instalace, kterou chcete
použít. V daném případě k připojení označenému „IN" připojte systém, z
něhož budete chtít odebírat vodu (studna, cisterna,...), a k připojení ozna-
čenému „OUT" připojte systém výtlaku. Nachází se zde rovněž ventilační
mřížka.
Obr. 3
