200
mm
10
mm
• La distanza di almeno 10mm fra la Faccia E del sistema ed un'e-
ventuale parete è obbligatoria per assicurare l'areazione attra-
verso le apposite griglie.
• La distanza di almeno 270mm fra la Faccia B del sistema ed un
ingombro è consigliata per poter effettuare un'eventuale inter-
vento di manutenzione della valvola di non ritorno senza scolle-
gare il sistema dall'impianto.
• La distanza di almeno 200mm fra la Faccia A del sistema ed
un ingombro è raccomandata per poter togliere lo Sportello ed
avere accesso al Vano tecnico.
In caso di superficie non piana, svitare il piede che non appoggia regolan-
done l'altezza fino al contatto con la superficie stessa in modo da assicu-
rare la stabilità del sistema. Il sistema deve infatti essere posizionato in
modo sicuro e stabile garantendo la verticalità dell'asse: non posizionare
il sistema inclinato.

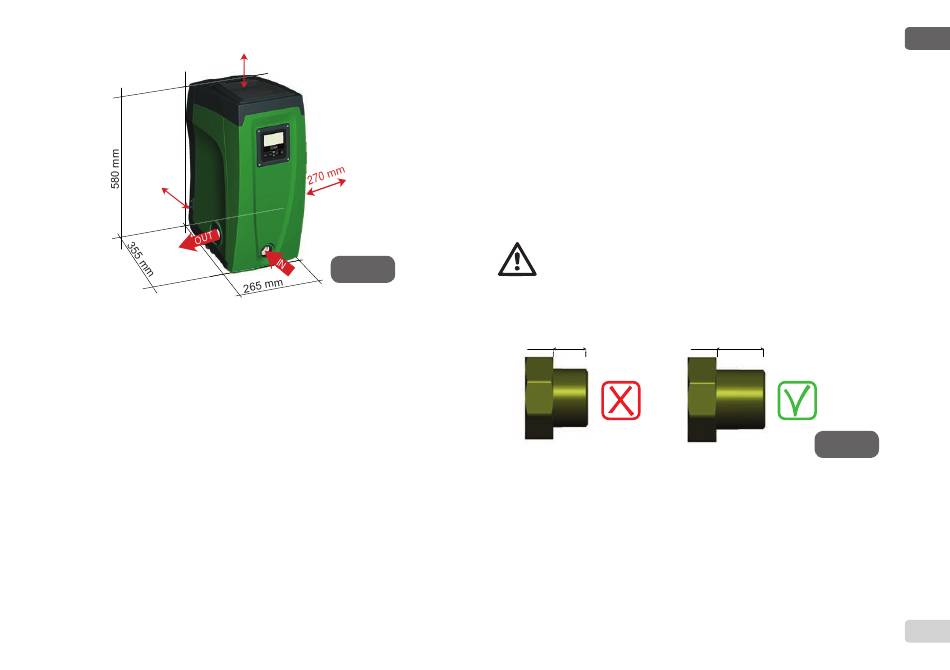

2.1.1 Connessioni Idrauliche

Realizzare la connessione in ingresso al sistema attraverso la bocca sulla
Faccia F indicata con "IN" in Fig.7 (connessione di aspirazione). Rimuo-
vere quindi il relativo tappo con l'ausilio dell'utensile accessorio o di un
cacciavite.
Realizzare la connessione in uscita dal sistema attraverso la bocca sulla
Faccia F indicata con "OUT" in Fig.8 (connessione di mandata). Rimuo-
vere quindi il relativo tappo con l'ausilio dell'utensile accessorio o di un
cacciavite.
Tutte le connessioni idrauliche del sistema verso l'impianto a cui può esse-
re collegato sono del tipo filetto femmina da 1" GAS, realizzate in ottone.
Figura 7
Con riferimento alla posizione rispetto all'acqua da pompare, l'installazio-
ne del sistema può essere definita "soprabattente" o "sottobattente". In
particolare l'installazione si definisce "soprabattente" quando la pompa è
posta ad un livello superiore rispetto all'acqua da pompare (es. pompa in
superficie e acqua nel pozzo); viceversa "sottobattente" quando la pompa
è posta ad un livello inferiore rispetto all'acqua da pompare (es. cisterna
sospesa e pompa sotto).
Qualora si intenda collegare il prodotto all'impianto tramite dei
raccordi che presentino un ingombro diametrale eccedente al
normale ingombro del tubo da 1" (ad esempio la ghiera nel caso
dei raccordi a 3 pezzi), assicurarsi che la filettatura maschio
1"GAS del raccordo stesso sporga di almeno 25mm dall'ingom-
bro di cui sopra (vedere Fig.8)
< 25 > 25
mm
ITALIANO
mm
Figura 8
