Cara D: quitando el tapón de 1" se accede a una segunda conexión de
impulsión que se puede utilizar simultánea o alternativamente a aquella
indicada con "OUT" en la cara C. El cable de alimentación sirve para la
conexión a la red eléctrica.
Cara E: las 4 roscas de latón sirven para los 4 pies de apoyo en caso de
instalación horizontal. El tapón de 1" tiene la función principal de vaciado
del sistema. También hay presentes 2 rejillas para la ventilación.
Cara F: tal como indicado en la etiqueta que se debe quitar, el tapón de
1" tiene dos funciones: en caso de instalación horizontal, la boca cerrada
por el tapón tiene la función de boca de llenado del sistema (véase en
el apartado siguiente "operación de llenado", apdo. 2.2.3); en el caso de
instalación vertical, la misma boca puede tener la función de conexión
hidráulica de entrada (al igual que aquella indicada con "IN" en la cara C y
como alternativa a la misma). El panel de interfaz usuario está compuesto
por una pantalla y un teclado que tiene la función de configurar el sistema,
interrogar su estado y comunicar posibles alarmas.

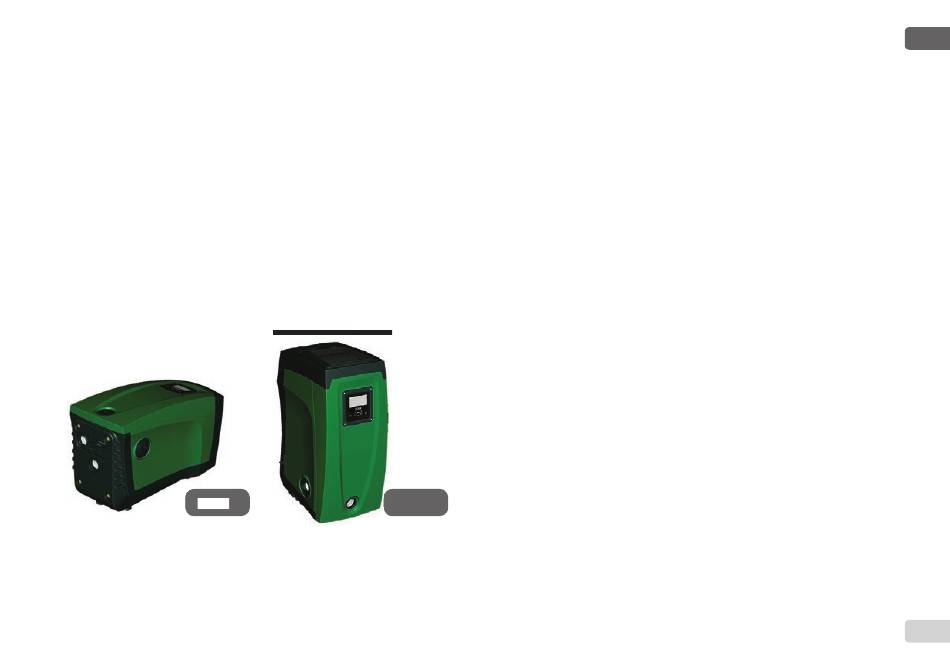

El sistema se puede instalar en 2 configuraciones diferentes: horizontal El sistema se puede instalar en 2 configuraciones diferentes: horizontal
(Fig. 4) o vertical (Fig. 5).
Figura 4 Figura 4
1.1 - Descripción del inverter integrado
El control electrónico integrado en el sistema es por Inverter y utiliza
sensores de flujo, de presión y de temperatura, también estos integrados
en el sistema.
Mediante estos sensores el sistema se enciende y se apaga
automáticamente según las necesidades del elemento de servicio y
logra detectar las condiciones de fallo de funcionamiento, prevenirlas y
señalarlas.
El control mediante Inverter asegura varias funciones, las más importantes
de ellas, para los sistemas de bombeo, son el mantenimiento de un valor de
presión constante en la impulsión y el ahorro de energía.
El inverter logra mantener constante la presión de un circuito hi-
•
dráulico modificando la velocidad de rotación de la electrobomba.
Con el funcionamiento sin inverter la electrobomba no logra mo-
dular y, al aumentar el caudal requerido, la presión disminuye obli-
gatoriamente o viceversa; de esta manera se obtienen presiones
muy altas con bajos caudales o presiones muy bajas al aumentar
la demanda de caudal.
Modificando la velocidad de rotación en función de la demanda
•
instantánea del elemento de servicio, el inverter limita la potencia
de la electrobomba y aquella mínima necesaria para garantizar la
demanda. Por el contrario, el funcionamiento sin inverter prevé el
funcionamiento de la electrobomba siempre y únicamente con la
potencia máxima.
El sistema está configurado por el fabricante para satisfacer la mayoría de
los casos de instalación, a saber:
Funcionamiento con presión constante;
•
Set-Point (valor deseado de la presión constante):
•
Reducción de la presión para el reencendido:
•
Función Anti-cycling:
•
Estos y otros parámetros se pueden configurar según el tipo de instalación.
En los apartados 5-6-7 se ilustran todas las magnitudes que se pueden
Figura 5
configurar: presión, activación de las protecciones, velocidad de rotación,
etc.
Las otras modalidades de funcionamiento y las opciones adicionales
son múltiples. Mediante las diferentes configuraciones y la disponibilidad
de canales de entrada y de salida configurables es posible adaptar el
funcionamiento del inverter a las exigencias de las distintas instalaciones.
Véanse apdos. 5-6-7.
ES
ESPAÑOL
SP = 3.0 bar
RP = 0.3 bar
Inhabilitada
