• Vähintään 10 mm:n etäisyys järjestelmän pinnan E ja mahdol-
lisen seinän välillä on välttämätön ritilöiden läpi tapahtuvalle
ilmanvaihdolle.
• Vähintään 270 mm:n etäisyys järjestelmän pinnan B ja esineen
välillä on suositeltavaa, jotta takaiskuventtiiliä voidaan huoltaa
irrottamatta järjestelmää.
• Vähintään 200 mm:n etäisyys järjestelmän pinnan A ja esineen
välillä on tärkeä, jotta luukun poisto on mahdollista ja reitti tek-
niseen tilaan esteetön.
Jos alusta ei ole tasainen, ruuvaa auki tukijalkaa, joka ei asetu alustalle.
Säädä korkeutta, kunnes tukijalka asettuu alustaa vasten, niin että
järjestelmä on vakaa. Järjestelmä tulee ehdottomasti asentaa tukevaan
ja täysin pystysuoraan asentoon: älä aseta sitä kaltevaan asentoon.
2.1.1 - Vesiliitännät
Toteuta järjestelmän tuloliitäntä pinnalla F olevan, IN-merkinnällä (kuva
7) varustetun aukon kautta (imuliitäntä). Poista tulppa lisätyökalulla tai
ruuvimeisselillä.
Toteuta järjestelmän poistoliitäntä pinnalla F olevan, OUT-merkinnällä
(kuva 7) varustetun aukon kautta (syöttöliitäntä). Poista tulppa
lisätyökalulla tai ruuvimeisselillä.
Kaikki järjestelmän vesiliitännät ulospäin ovat sisäkierteistä 1" GAS
-tyyppiä ja valmistettu messingistä.

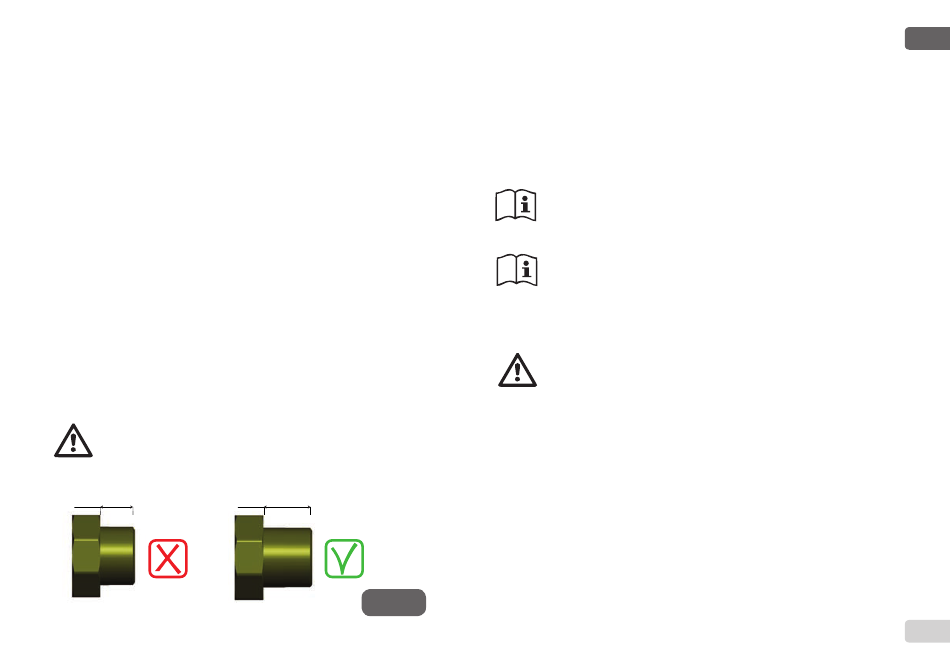

Jos haluat suorittaa laitteen liitännän liittimellä, jonka läpimitta
ylittää 1" putken normaalimitan (esim. rengasmutteri, jos
käytössä on 3-osainen liitin), varmista että 1" GAS -liittimen
ulkokierteet tulevat ulos vähintään 25 mm yllä mainitusta
mitasta (kuva 8).
< 25
mm
> 25
mm
Kuva 8
Järjestelmä voidaan asentaa
negatiiviselle tai positiiviselle imukorkeudelle. Asennus tapahtuu
negatiiviselle imukorkeudelle,
vettä korkeammalla (esim.
kaivossa); päinvastaisessa tapauksessa se tapahtuu positiiviselle
imukorkeudelle, kun pumppu on pumpattavaa vettä alempana (esim.
pumppu riippusäiliön alapuolella).
Jos järjestelmä asennetaan
imukorkeudelle, imujärjestelmän
takaiskuventtiili; tämä
(kappale 2.1.2).
Jos asennus tapahtuu negatiiviselle imukorkeudelle, asenna
imuletku vesilähteestä pumppuun nousevaan asentoon, niin
ettei siihen muodostu jyrkkiä mutkia tai lappoilmiöitä. Älä sijoita
imuletkua pumppua korkeammalle (ettei imuletkuun muodostu
ilmakuplia). Imuletkun tulee ottaa vettä vähintään 30 cm
pinnan alapuolelta. Sen tulee olla vesitiivis koko pituudeltaan
sähköpumpun tuloon asti.
Imu- ja syöttöputket tulee asentaa, niin ettei niistä kohdistu
mekaanista rasitusta pumppuun.
2.1.2 - Täyttötoimenpiteet
Asennus negatiiviselle ja positiiviselle imukorkeudelle
Asennus negatiiviselle imukorkeudelle (kappale 2.1.1): Avaa tekninen tila
ja poista täyttötulppa (kuva 3, kohta 6) lisätyökalulla (kuva 3, kohta 5) tai
ruuvimeisselillä. Täytä järjestelmä puhtaalla vedellä täyttöaukon kautta.
Varmista, että ilma poistuu. Jos imuputken takaiskuventtiili (suositus
kappaleessa 2.1.1) on asetettu järjestelmän tuloaukon lähelle, järjestelmä
tulee täyttää 2,2 L määrällä vettä. Aseta takaiskuventtiili imuletkun
päähän (pohjaventtiili), niin että myös imuletku täyttyy kokonaan
täyttötoimenpiteen aikana. Tässä tapauksessa täyttötoimenpiteessä
tarvittava vesimäärä riippuu imuletkun pituudesta (2,2 litraa + ...).
Asennus positiiviselle imukorkeudelle (kappale 2.1.1): Ellei vesisäiliön
ja järjestelmän välissä ole sulkuventtiilejä (tai ne ovat auki), se täyttyy
automaattisesti heti, kun sisään jäänyt ilma poistetaan. Kun täyttötulppaa
