RO
ROMÂNĂ
În cazul în care intalația este de tip "supra aspirație", instalați
tubul de aspirație de la sursa de apă la pompă în mod ascendent
evitând formarea de "gâturi de gâscă" sau sifoane. Nu poziționați
tubul de aspirație deasupra nivelului pompei (pentru a evita
formarea de bule de aer în tubul de aspirare). Tubul de aspirare
trebuie să aspire la intrare la cel puțin 30 cm de adâncime sub
nivelul apei și trebuie să fie etanșat pe toată lungimea sa, până
la intrarea în electropompă.
Conductele de aspiraţie și circulație trebuie să fie montate astfel
încât să nu exercite presiune mecanică pe pompă.
2.1.2 - Operaţiuni de încărcare
Instalare "supra aspiraţie" şi "sub aspiraţie"
Instalare "supra aspiraţie" (par 2.1.1): accesaţi localul tehnic şi, cu ajutorul
ustensilelor accesorii (Fig.3_punctul 5) sau cu o surubelniță, îndepărtați
capacul de încărcare (Fig.3_punctul 6). Prin intermediul unei uși de
intrare, umpleți sistemul cu apă curată fiind atenți să lăsați să iasă aerul.
Dacă supapa de non-retur de pe conducta de aspirație (recomandată în
paragraful 2.1.1.) este predispusă în apropierea ușii de intrarea sistemului,
cantitatea de apă cu care se umple sistemul trebuie să fie de 2,2 litri. Se
recomandă poziționarea supapei de non-retur la extremitatea tubului de
aspirare (supapă de fund) astfel incât să se poată umple în mod complet
și asta în timpul operații de încărcare. În acest caz cantitatea de apă
necesară pentru operația de încărcare va depinde de lungimea tubului de
aspirare (2.2 litri + ...).
Instalarea "sub aspirație" (par. 2.1.1): dacă între depozitul de apă și
sistemul nu sunt prezente supape de intercepție (sau sunt deschise),
aceasta se încarcă automat de îndată ce i se permite să elibereze aerul
blocat. Deci deșurubând capacul de încărcare (Fig. 3_punctul 6) cât este
necesar pentru a elibera aerul, se permite sistemului să se umple complet.
Trebuie să supravegheaţi operaţia şi să închideţi uşa de închidere de
îndată ce apa dă pe dinafară (vă sugerăm în orice caz să prevedeţi o
supapă de intercepţie pe traseul conductei de aspiraţie şi să o utilizaţi
pentru a efectua operaţia de încărcare cu capacul deschis). În alternativă,
453
în cazul în care conducta de aspiraţie este întreruptă de o supapă închisă,
poate fi efectuată operaţia de încărcare în mod analog cu cea descrisă
pentru instalarea "supra aspiraţie".

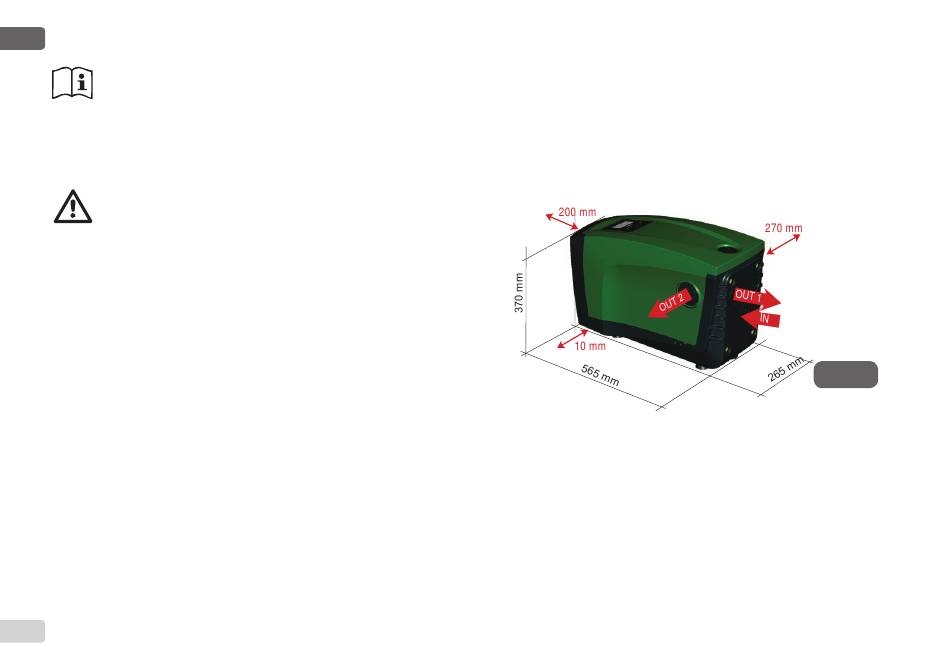

2.2 - CONFIGURARE ORIZONTALĂ
Luaţi 4 picioare ale vasului inferior al ambalajului și înșurubați-le în
locașurile din alamă de pe fața E. Poziționați sistemul în locaţie ţinând cont
de dimensiunile in Fig.9.
• O distanță de minim 270mm între Fața B a sistemului și un ob-
stacol este recomandată pentru a putea efectua o eventuală
intervenție de întreținere a supapei de non-retur fără a deconecta
sistemul de instalație.
• O distanță de minim 200mm între Fața A a sistemului și un ob-
stacol este recomandată pentru a putea dechide Ușa și a avea
acces la Localul tehnic.
• O distanță de minim 10mm între Fața D a sistemului și un ob-
stacol este obligatorie pentru a asigura ieșirea cablului de ali-
mentare.
În cazul de suprafețe denivelate, deșurubați piciorul care nu se sprijină
pentru a regla înălțimea până la contactul cu suprafața însăși astfel încât
Figura 9
