2 - MONTAŻ
System został zaprojektowany do pracy w osłoniętym miejscu.
Nie jest przewidziany montaż systemu na wolnym powietrzu i/lub
po bezpośrednim wystawieniu na działanie czynników atmosfe-
rycznych.
System został przygotowany do pracy w środowiskach, w któ-
rych temperatura zawiera się pomiędzy 0°C a 50°C (chyba że
zostanie zagwarantowane zasilanie elektryczne: patrz par.
7.6.14 – Funkcja zapobiegania zamarzaniu).
System przeznaczony jest do przesyłania wody pitnej.
System nie może być wykorzystywany do pompowania słonej
wody, gnojówki, cieczy palnych, żrących lub wybuchowych (np.:
ropy naftowej, benzyny, rozpuszczalników), tłuszczy, olejów lub
produktów spożywczych.
System może zasysać wodę, której poziom nie przewyższa głę-
bokości 8 m dla e.sybox i 7 m per e.sybox 30/50.(odległość po-
między lustrem wody a otworem zasysającym pompy).
Nie podłączać żadnego przewodu na wlocie na 1'' ¼, na którym
znajduje się zawór zwrotny patrz rys. 27
W przypadku wykorzystywania systemu do zasilania wodą go-
spodarstw domowych należy stosować się do miejscowych prze-
pisów organów zajmujących się zarządzaniem zasobami wodny-
mi.
Podczas określania miejsca montażu upewnić się, że:
• wartość napięcia i częstotliwość, podane na tabliczce zna-
mionowej pompy, są zgodne z danymi instalacji elektrycznej
zasilania;
• podłączenie elektryczne zostanie wykonane w suchym miej-
scu, zabezpieczonym przed możliwością ewentualnego za-
lania;
• instalacja elektryczna wyposażona jest w wyłącznik różnico-
wy ∆n ≤ 30 mA, a uziemienie jest w pełni wydajne.
675
W przypadku braku pewności, że pompowana woda wolna jest od ciał ob-
cych, należy na wejściu do systemu zamontować filtr wychwytujący zanie-
czyszczenia.
Montaż filtra na otworze zasysania powoduje obniżenie osiągów
hydraulicznych systemu, proporcjonalnie do strat obciążenio-
wych powodowanych przez filtr (ogólnie, im większa wydajność
filtracji, tym większy spadek osiągów).
Konfigurację montażu (pionową lub poziomą) należy wybrać z uwzględnie-
niem możliwych podłączeń do instalacji, położenia panelu interfejsu użyt-
kownika oraz dostępnego miejsca, określanego w oparciu o niżej podane
wskazówki. Inne rodzaje konfiguracji instalacji możliwe są po zastosowa-
niu dodatkowych interfejsów DAB – patrz odpowiedni paragraf (par. 9.2,
9.3).

2.1 - Konfiguracja pionowa

Zdemontować 4 nogi wsporcze z dolnej płyty opakowania i zamontować,
wbijając w odpowiednie mosiężne gniazda na ścianie C. Umieścić system
w miejscu docelowym, uwzględniając gabaryty podane na rys. 7.
200
mm
10
mm

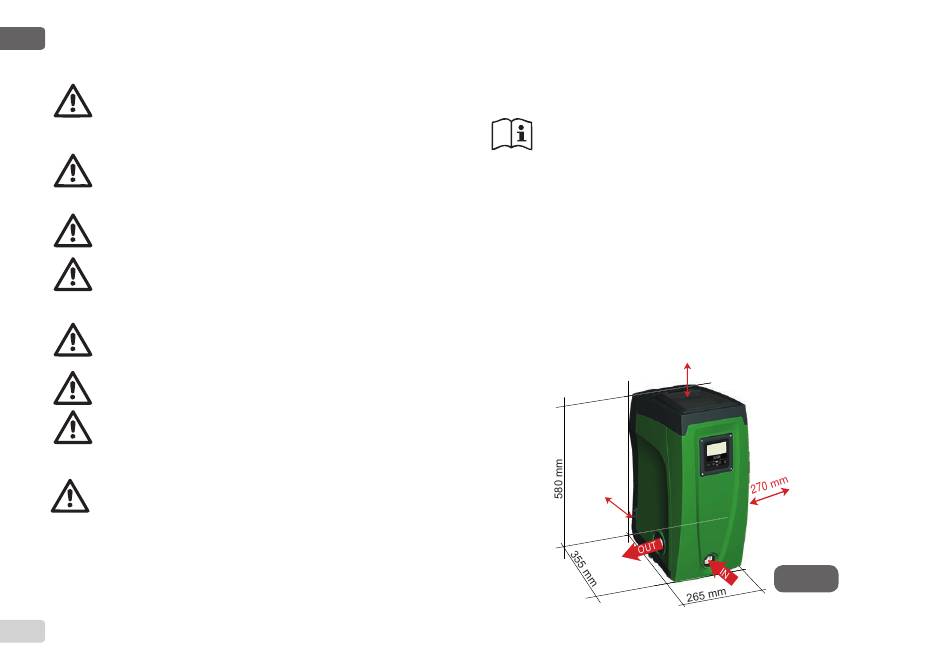

Rysunek 7
