7.4.4 - VF: Visning av flöde
Visar flödet i vald måttenhet. Måttenheten kan vara i [L/min] eller [gal/min]
(se kap. 7.5.4 MS: Mätsystem).
7.4.5 - PO: Visning av effektförbrukning
Elpumpens effektförbrukning i [kW].
Under symbolen för den uppmätta effekten PO kan det visas en blinkande
rund symbol. Denna symbol indikerar förlarmet om att max. tillåten effekt
kan komma att överskridas.
7.4.6 - C1: Visning av fasström
Motorns fasström i [A].
Under symbolen för fasström C1 kan det visas en blinkande rund symbol.
Denna symbol indikerar förlarmet om att max. tillåten ström kan komma
att överskridas. Om symbolen blinkar regelbundet betyder det att motorns
överströmsskydd förmodligen kommer att utlösas.

7.4.7 - RS: Visning av rotationshastighet

Utstyrd rotationshastighet av motorn i varv/min.

7.4.8 - TE: Visning av avledarens temperatur

7.5 - Installatörsmeny
Tryck på och håll knapparna MODE, SET och - nedtryckta samtidigt i
huvudmenyn tills den första parametern i Installatörsmeny visas på
displayen (eller använd valmenyn och tryck på knappen + eller -). Menyn
används för att visa och ändra olika konfigurationsparametrar: Knappen
MODE används för att bläddra i menysidorna. Knappen + respektive -
används för att öka respektive minska värdet för den aktuella parametern.
Tryck på knappen SET för att gå ur aktuell meny och komma tillbaka till
huvudmenyn.
7.5.1 - RP: Inställning av trycksänkning för omstart
Uttrycker trycksänkningen i förhållande till värdet för SP som orsakar
omstarten av pumpen.
Om tryckbörvärdet exempelvis är 3,0 [bar] och RP är 0,5 [bar] sker
omstarten vid 2,5 [bar].
RP kan ställas in mellan min. 0,1 och max. 1 [bar]. Det kan i speciella fall
(exempelvis för ett lägre börvärde än RP) begränsas automatiskt.
För att underlätta visas trycket för omstart även under symbolen RP på
sidan för inställning av RP (se Fig. 17).

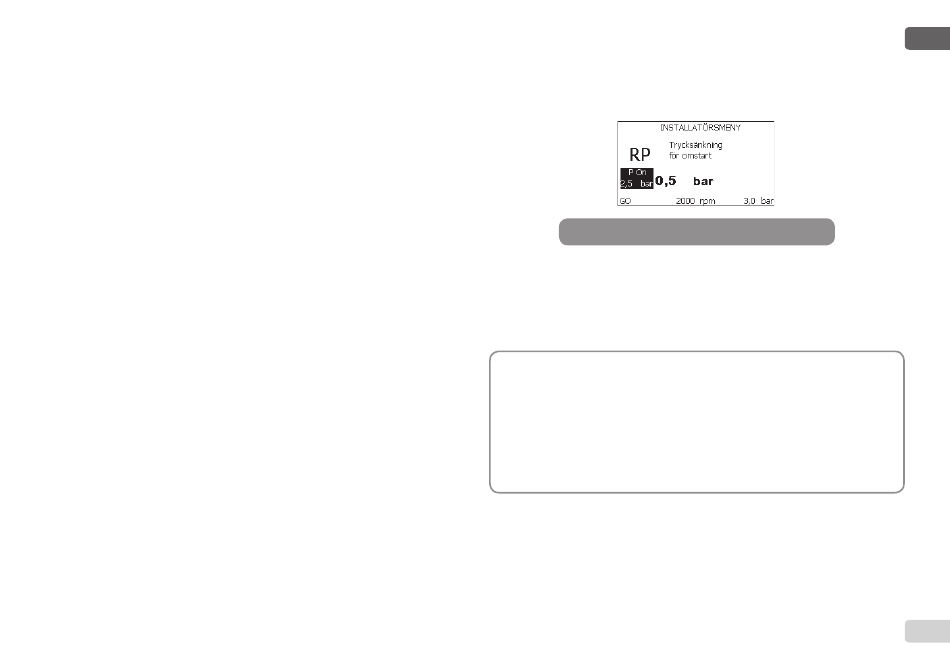

Fig. 17: Inställning av tryck för omstart

7.5.2 - OD: Typ av system

Möjliga värden är 1 och 2 för styvt respektive elastiskt system.
Anordningen levereras med funktionssätt 1 som passar de flesta
system. I händelse av ev. trycksvängningar som inte kan stabiliseras
ska du använda parametrarna GI och GP för att gå över till funktionssätt
2.
VIKTIGT: Även värdena för regleringsparametrarna GP och GI ändras
i de två konfigurationerna. Dessutom finns de inställda värdena för
GP och GI i funktionssätt 1 i ett annat minne än de inställda värdena
för GP och GI i funktionssätt 2. Värdet för GP i funktionssätt 1
ersätts t.ex. därför av värdet för GP i funktionssätt 2 vid övergången
till funktionssätt 2 men lagras och finns kvar vid återgången till
funktionssätt 1. Samma värde som visas på displayen har olika
betydelse i de olika funktionssätten eftersom regleringsalgoritmen är
annorlunda.

7.5.3 - AD: Konfiguration av adress

Har endast betydelse vid flera invertrar. Ställer in kommunikationsadressen
som anordningen ska tilldelas. Möjliga värden: automatisk tilldelning
(standard) eller adress som tilldelas manuellt.
Adresserna som ställs in manuellt kan anta värden mellan 1 och
4. Konfigurationen av adresserna måste vara samma för samtliga
anordningar som bildar en enhet: Antingen helt automatisk eller helt
