een luchtrooster aanwezig.
Vlak D: door de dop van 1" te verwijderen krijgt u toegang tot een tweede
persaansluiting die gelijktijdig of afwisselend kan worden gebruikt met de
aansluiting met indicatie "OUT" op vlak C. De voedingskabel dient voor
verbinding met het elektriciteitsnet.
Vlak E: de 4 messing schroefdraden vormen zittingen voor de 4 steunpo-
tjes als het apparaat horizontaal wordt geïnstalleerd. De dop van 1" dient
voornamelijk voor lediging van het systeem. Bovendien zijn er 2 luchtroos-
ters aanwezig.
Vlak F: zoals aangegeven op het etiket dat verwijderd moet worden, heeft
de dop van 1" een dubbele functie: bij horizontale installatie dient de ope-
ning die wordt afgesloten door de dop als vulpoort van het systeem (zie
"vulwerkzaamheden" verderop, par. 2.2.3); bij verticale installatie kan deze
zelfde opening dienen als hydraulische ingangsaansluiting (precies zoals
de aansluiting met de indicatie "IN" op vlak C, die als alternatief dient). Het
paneel van de gebruikersinterface bestaat uit een display en toetsenbord
en dient om het systeem in te stellen, de status ervan op te vragen en
eventuele alarmen te communiceren.

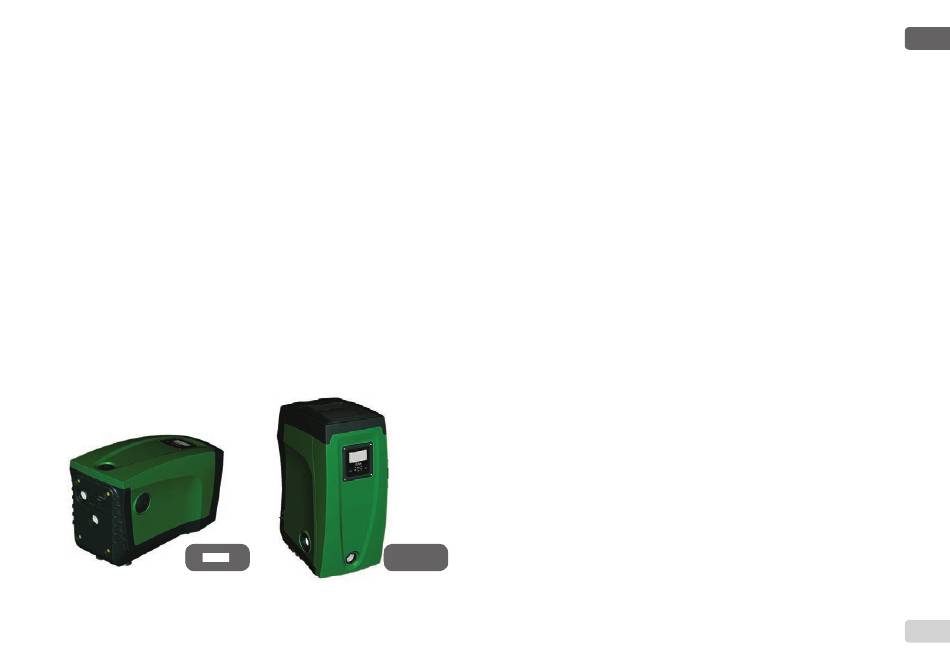

Het systeem kan in 2 verschillende configuraties worden geïnstalleerd:
horizontaal (afb.4) of verticaal (afb.5).
Afb. 4 Afb. 4
1.1 Beschrijving van de geïntegreerde inverter
De geïntegreerde elektronische besturing van het systeem is van het type
met inverter en maakt gebruik van stromings-, druk- en temperatuursenso-
ren, die eveneens in het systeem zijn geïntegreerd.
Door middel van deze sensoren schakelt het systeem zichzelf automatisch
in en uit, volgens de eisen van de gebruiker, en is het in staat storingscon-
dities te detecteren, te voorkomen en te signaleren.
De besturing door middel van een inverter waarborgt diverse functies,
waarvan, voor de pompsystemen, het handhaven van een constante druk
aan de perszijde en energiebesparing de belangrijkste zijn.
De inverter is in staat de druk van een hydraulisch circuit constant
•
te houden door de draaisnelheid van de elektropomp te variëren.
Bij werking zonder inverter kan de elektropomp niet moduleren,
en wanneer het gevraagde debiet stijgt neemt de druk noodzake-
lijkerwijze af, of omgekeerd; hierdoor is de druk te hoog bij lage
debieten of is de druk te laag wanneer het gevraagde debiet toe-
neemt.
Door de draaisnelheid te variëren in functie van de momentele
•
vraag van het gebruikspunt, beperkt de inverter het vermogen dat
wordt afgegeven aan de elektropomp tot de druk die minimaal
noodzakelijk is om te verzekeren dat aan de vraag wordt voldaan.
De werking zonder inverter voorziet dat de elektropomp altijd is
ingeschakeld, en uitsluitend op het maximale vermogen.
Het systeem is zo door de fabrikant geconfigureerd dat aan de meeste
installatiesituaties wordt voldaan, d.w.z.:
werking met constante druk;
•
setpoint (gewenste constante drukwaarde):
•
Verlaging van de druk voor herstart:
•
Anticyclingfunctie:
•
Deze en andere parameters kunnen echter voor elke installatie op zich
worden ingesteld. In par. 5-6-7 worden alle instelbare grootheden geïllus-
treerd: druk, tussenkomst van beveiligingen, draaisnelheden enz.Er zijn
Afb. 5
vele andere bedrijfswijzen en verdere opties mogelijk. Door middel van de
diverse mogelijke instellingen en de beschikbaarheid van configureerbare
ingangs- en uitgangskanalen is het mogelijk de werking van de inverter
aan te passen aan de eisen van verschillende installaties. Zie par. 5-6-7.
NL
NEDERLANDS
SP = 3.0 bar
RP = 0.3 bar
Uitgeschakeld
