kopplingen som är märkt med IN och utloppssystemet till kopplingen som
är märkt med OUT. Det finns dessutom ett luftspjäll.
Sida D: Ta bort 1" pluggen för att komma åt en andra utloppskoppling
som kan användas samtidigt med eller istället för den som är märkt med
OUT på sidan C. Elkabeln används för anslutningen till elnätet.
Sida E: De fyra gängningarna av mässing används för de fyra
stödfötterna i samband med horisontell installation. 1" pluggen används
huvudsakligen för att tömma systemet. Det finns dessutom två luftspjäll.
Sida F: 1" pluggen har två funktioner (anges på etiketten som ska tas
bort): I samband med horisontell installation används munstycket, som
stängs igen med pluggen, som systemets påfyllningshål (se kap. 2.2.3
Påfyllning). I samband med vertikal installation kan samma munstycke
användas för anslutningen av inkommande vatten (exakt på samma sätt
som kopplingen som är märkt med IN på sidan C och som ett alternativ
till den). Manöverpanelen består av en display och ett tangentbord. Den
används för att ställa in systemet, ta reda på statusen och informera om
ev. larm.

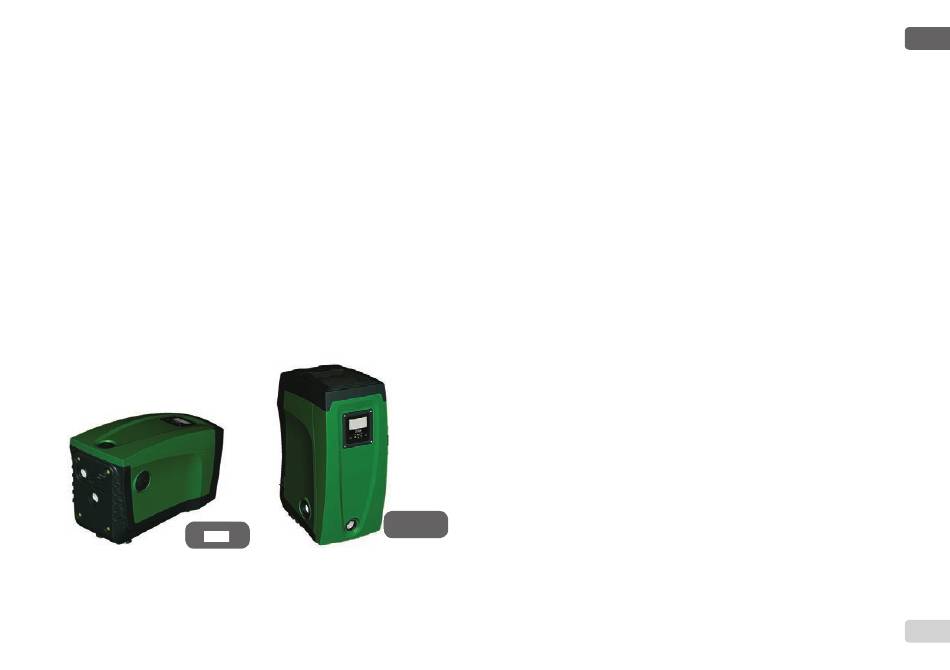

Systemet kan installeras i två olika konfigurationer: horisontell (Fig. 4)
eller vertikal (Fig. 5).
Fig. 4 Fig. 4

1.1- Beskrivning av inbyggd inverter

Den elektroniska kontrollanordningen som är inbyggd i systemet är av
typen med inverter. Den tar hjälp av flödes-, tryck- och temperatursensorer
som även de är inbyggda i systemet.
Tack vare dessa sensorer slås systemet på och stängs av automatiskt
beroende på förbrukarens behov. Systemet kan känna av felfunktioner,
förebygga dem och signalera dem.
Kontrollanordningen med inverter garanterar flera funktioner. De
viktigaste för pumpsystemen är upprätthållandet av ett jämnt tryckvärde
på trycksidan och energibesparingen.
Invertern kan upprätthålla ett jämnt tryck i en hydraulkrets ge-
•
nom att variera elpumpens rotationshastighet. Vid funktion utan
inverter klarar inte elpumpen att modulera och i takt med att det
efterfrågade flödet ökar minskar trycket eller tvärtom. Det medför
för höga tryck vid låga flöden eller för låga tryck när det efterfrå-
gade flödet ökar.
När rotationshastigheten ändras utifrån det flöde som efterfrågas
•
av förbrukaren, begränsar invertern effekten till elpumpen till den
min. effekt som erfordras för att garantera det begärda flödet. Vid
funktion utan inverter fungerar istället elpumpen alltid och endast
med max. effekt
Systemet har konfigurerats av tillverkaren för att uppfylla de flesta
installationskrav, d.v.s.:
Funktion med jämnt tryck.
•
Börvärde (värde för önskat jämnt tryck):
•
Minskning av starttrycket:
•
Funktion med omstartsskydd:
•
Dessa och andra parametrar kan ställas in utifrån systemet. I kap 5,6
Fig. 5
och 7 beskrivs samtliga parametrar som kan ställas in såsom tryck,
skyddsutlösning, rotationshastighet o.s.v.
Funktionssätten och tillvalen är många. Inverterfunktionen kan anpassas
till olika systemkrav med hjälp av olika möjliga inställningar och tillgången
till konfigurerbara ingångs- och utgångskanaler. Se kap. 5, 6 och 7.
SE
SVENSKA
SP = 3,0 bar
RP = 0,3 bar
Deaktiverad
