pumpataan vettä (kaivo, säiliö tms.), ja OUT-merkinnällä varustettuun
liittimeen syöttöjärjestelmä. Lisäksi pinnalla on ilmanvaihtoritilä.
Pinta D: Kun poistat 1" tulpan löydät toisen syöttöliittimen, jota voidaan
käyttää yhtä aikaa tai vaihtoehtoisesti pinnalla C olevan, OUT-merkinnällä
varustetun liittimen kanssa. Sähköjohtoa tarvitaan verkkoliitäntään.
Pinta E: Neljä messinkikierteistä reikää neljälle tukijalalle vaakasuoraa
asennusta varten. 1" tulpan tärkein tehtävä on järjestelmän tyhjennys.
Lisäksi pinnalla on kaksi ilmanvaihtoritilää.
Pinta F: Kuten poistettavassa tarrassa osoitetaan, 1" tulpalla on kaksi
tehtävää: vaakasuorassa asennuksessa tulpalla suljettava aukko toimii
järjestelmän täyttöaukkona (katso täyttötoimenpiteet kappaleesta 2.2.3);
pystysuorassa asennuksessa aukko voi toimia tulovesiliittimenä (täysin
kuten IN-merkinnällä varustettu liitin pinnalla C ja vaihtoehtona sille).
Käyttöliittymä muodostuu näytöstä ja näppäimistöstä. Sillä suoritetaan
järjestelmän asetukset, tutkitaan sen tila ja ilmoitetaan mahdollisista
hälytyksistä.

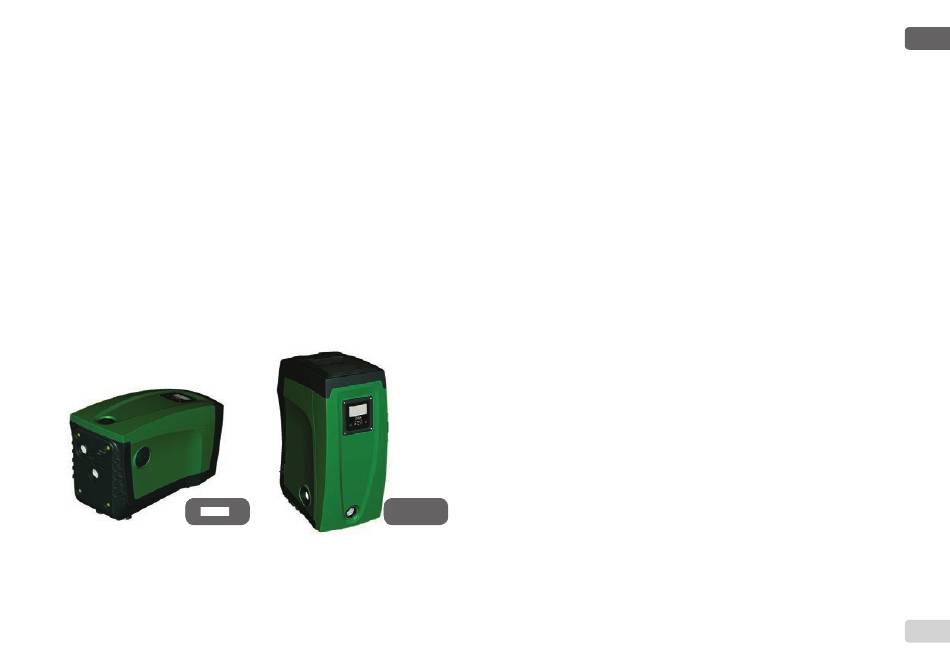

Järjestelmä voidaan asentaa kahtena erilaisena kokoonpanona: vaaka-
(kuva 4) tai pystysuora (kuva 5).
Kuva 4 Kuva 4
1.1 Sisäänrakennetun invertterin kuvaus
Järjestelmään sisäänrakennettu elektroninen ohjaus on invertterityyppiä.
Se toimii järjestelmään sisäänrakennettujen virtaus-, paine- ja lämpötila-
anturien avulla.
Anturien avulla järjestelmä käynnistyy ja sammuu automaattisesti
käyttöyksikön vaatimuksen mukaan. Se kykenee havaitsemaan ja
ennaltaehkäisemään toimintahäiriöt sekä ilmoittamaan niistä.
Invertteriohjaus takaa useita toimintoja, joista pumppausjärjestelmille
tärkeimmät auttavat pitämään syöttöpaineen vakiona ja säästämään
energiaa.
Invertteri säilyttää vesipiirin paineen vakiona ja muuttaa sähkö-
•
pumpun kiertonopeutta. Kun sähköpumppua käytetään ilman in-
vertteriä, se ei kykene moduloimaan ja tämän seurauksena vaa-
ditun virtausnopeuden kasvaessa paine laskee tai päinvastoin.
Siten paine on liian korkeaa alhaisella virtausnopeudella tai liian
alhaista vaaditun virtausnopeuden kasvaessa.
Kun kiertonopeutta muutetaan käyttöyksikön välittömän vaati-
•
muksen mukaan, invertteri rajoittaa sähköpumpulle sallitun te-
hon mahdollisimman pieneksi ja vastaa aina vaatimukseen. Toi-
minnan tapahtuessa ilman invertteriä sähköpumppu voi toimia
ainoastaan maksimiteholla.
Valmistaja on määrittänyt järjestelmän, niin että se sopii suurimmalle
osalle asennustapauksia. Ts:
toiminta vakiopaineella
•
asetuskohta (haluttu vakiopaine):
•
Paineenalennus uudelleenkäynnistystä varten:
•
Uudelleenkäynnistyssuoja:
•
Kuva 5
Nämä ja muut parametrit voidaan asettaa kuitenkin järjestelmän mukaan.
Kappaleissa 5, 6 ja 7 selostetaan kaikki asetettavat suureet: paine,
suojien laukeaminen, kiertonopeus jne.
Muita toimintatapoja ja lisätoimintoja on useita. Useiden mahdollisten
asetusten ja saatavilla olevien määritettävien tulo- ja poistokanavien
ansiosta invertterin toiminta voidaan mukauttaa eri järjestelmien
vaatimuksille. Katso kappaleita 5, 6 ja 7.
FI
SUOMI
SP = 3,0 bar
RP = 0,3 bar
pois käytöstä
