9.4 - Vícečerpadlové systémy
9.4.1 - Úvod do vícečerpadlových systémů
Vícečerpadlovým systémem se rozumí čerpací systém složený z více čer-
padel, jejichž výtlaky jsou svedeny do společného potrubí. Zařízení mezi
sebou navzájem komunikují prostřednictvím příslušného bezdrátového
spojení (wireless).
Maximální počet zapojených zařízení, která mohou tvořit jednotku, je 4.
Vícečerpadlové systémy se používají především pro:
• Zvýšení hydraulické kapacity v porovnání s jednotlivými zaříze-
ními.
• Zajištění kontinuity provozu v případě závady na nějakém zařízení.
• Rozdělení maximálního výkonu.
9.4.2 - Realizace vícečerpadlového systému
Hydraulický systém musí být realizován co možná nejsymetričtěji, aby bylo
dosaženo rovnoměrného rozložení hydraulického zatížení na všech čer-
padlech.
Všechna čerpadla musí být připojena k jednomu výtlačnému potrubí.

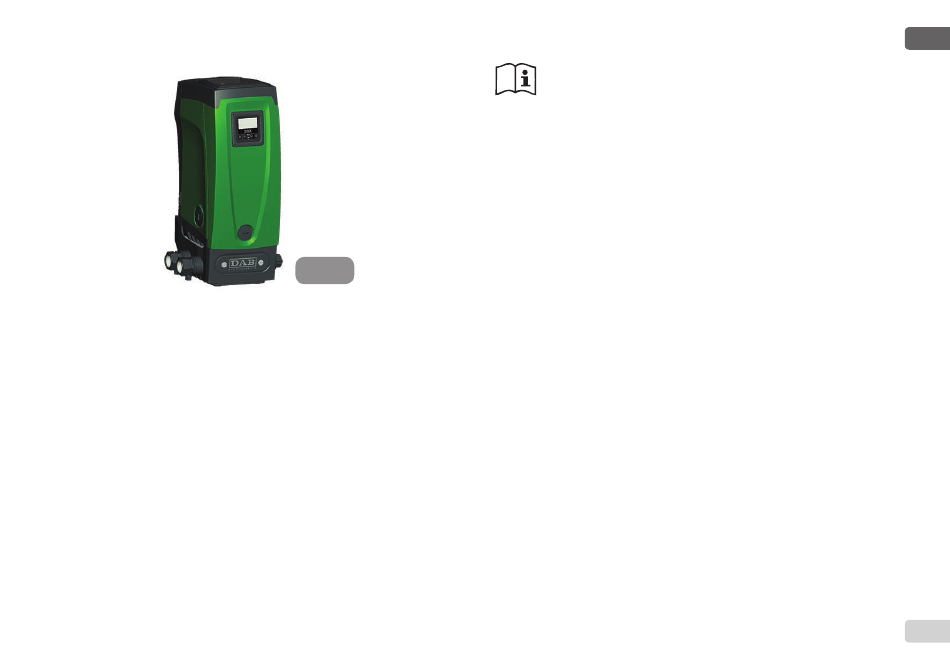

Obr. 20
Aby tlaková jednotka dobře fungovala, všechna zařízení musí
mít stejná
• hydraulická připojení
• maximální rychlost (parametr RM)
Firmware u připojených e.syboxů musí být u všech stejný. Jakmile bylo
ukončené hydraulické propojení potrubí, musí se vytvořit čerpací soustava
tak, že se provede bezdrátové spojení wireless zařízení (viz odst. 7.5.5.)
9.4.3 - Bezdrátová komunikace
Zařízení mezi sebou vzájemně komunikují a posílají si signály o průtoku a
tlaku prostřednictvím bezdrátové komunikace.
9.4.4 - Připojení a nastavení optoelektrických vstupů
Vstupy na řídící jednotce slouží pro aktivaci těchto funkcí: plovák, pomoc-
ný setpoint, deaktivace systému, nízký tlak na sání. Funkce jsou označeny
příslušnými symboly: plovák (F1), Px, F3, F4. Aktivace funkce Paux zvýší
tlakování systému na nastavenou hodnotu, viz odst. 7.6.15.3 - Nastavení
funkce vstupu pomocného setpointu. Funkce F1, F3, F4 způsobují ze tří
různých důvodů zastavení čerpadla, viz odst. 7.6.15.2, 7.6.15.4, 7.6.15.5.
Parametry nastavení vstupů I1, I2, I3, I4 patří mezi citlivé parametry, takže
nastavení jednoho z těchto parametrů na jakémkoliv zařízení vyvolá auto-
matickou synchronizaci parametru na všech zařízeních.
Parametry týkající se provozu vícečerpadlových systémů
Parametry, které se mohou zobrazovat v menu při zobrazování vícečerpa-
dlových systémů, jsou klasifikovány následovně:
• Parametry pouze pro čtení.
• Parametry s místním významem.
• Parametry pro konfiguraci vícečerpadlových systémů, které se
dále dělí na:
• Citlivé parametry
• Parametry s volitelnou synchronizací
