- A pumpa összekötőelemekkel együtt van kiszerelve:
1" GAS, az 50 Hz verzióhoz.
1" NPT, 60 Hz verzióhoz (kérés esetén GAS is).
Abban az esetben, ha a felszívásnál is összekötő gyűrűt akarnak használni, annak
formatartónak kell lennie.
4.2 Elektromos bekötések
Bizonyosodjunk meg arról, hogy az áramellátás megfeleljen a motor adatkártyáján előírtaknak.
A megfelelő működési feszültség és frekvencia a pumpa adatkártyáján vannak feltüntetve.
Ne eszközöljünk semmiféle elektromos bekötést a kapocstáblába, mindaddig, amíg a berendezés legalább 5 percig nem maradt
árammentesen.
4.3 Beindítás

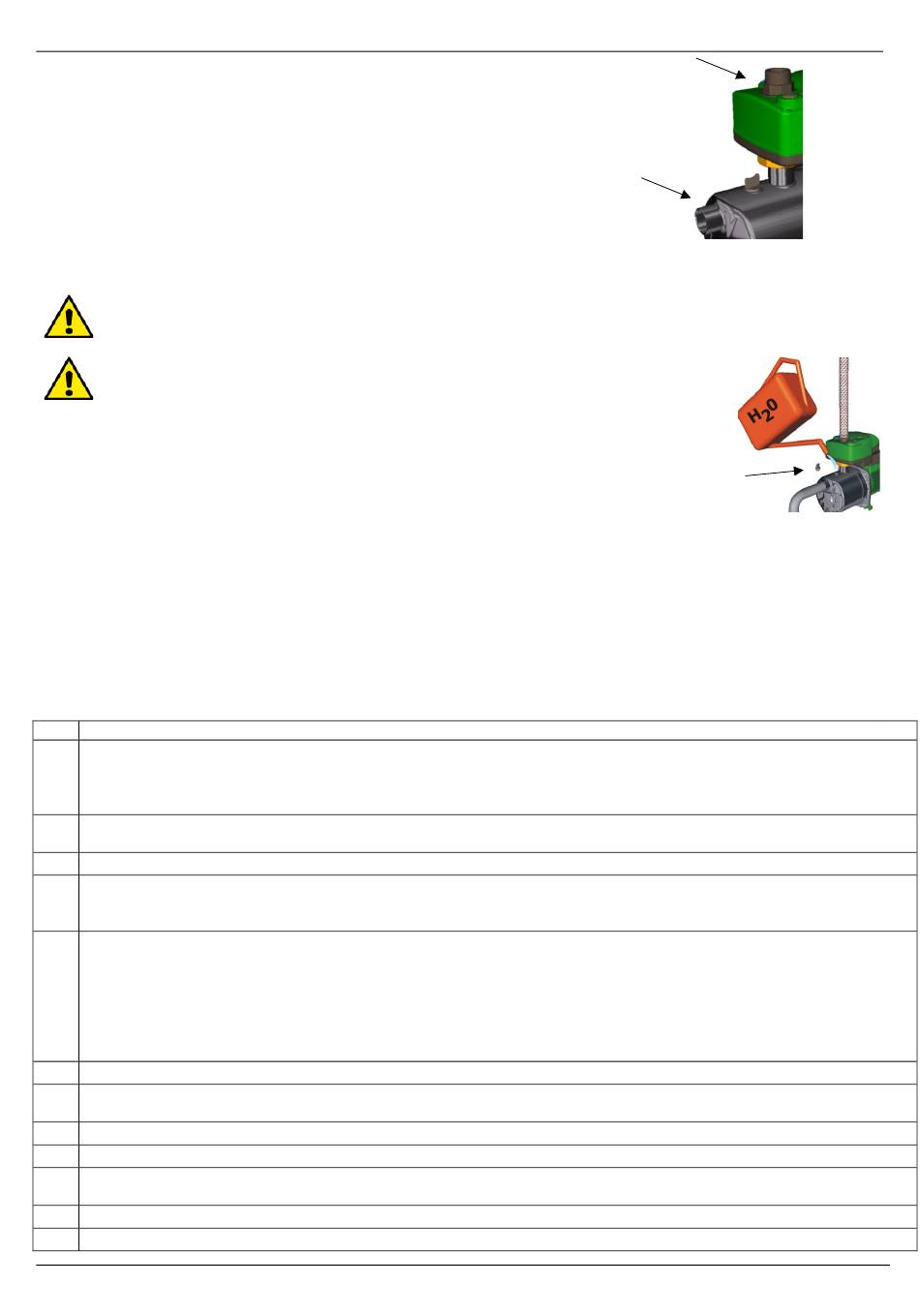

TELJES FOLYADÉKKAL TÖRTÉNŐ, FELTÖLTÉS NÉLKÜL NE INDÍTSA BE A PUMPÁT.
A beindítás előtt, győződjünk meg arról, hogy a pumpa megfelelően fel legyen töltve, figyeljünk a tiszta
vízzel történő teljes feltöltésre, az erre a célra kialakított töltő résen keresztül, amely záródugóval ellátva
található a pumpatesten. A feltöltés után a záródugót gondosan vissza kell zárni.
Majd csatlakoztassuk az ellátási vezetéket az áramba.
4.4 A pumpa hosszabb nem használata után történő újra indítás
Ha a puma huzamosabb ideig állt, nyissuk fel a ventilátor fedőt egy csavarhúzó segítségével, ahol így ki lehet akasztani a rotort.
Ha a pumpa ki lett tisztítva a beindítás előtt, töltsük fel azt folyadékkal.
5. ELLENŐRZŐ PANEL ÉS AZ ACTIVE SYSTEM BEÁLLÍTÁSA
5.1 Elülső ellenőrző és beállítási panel (1. ábra)
ACTIVE, a fedlapon elhelyezett, elülső ellenőrző panel által vezérelt elem, amely a következőkre hasznosítható:
- A pumpa működési állapotának ellenőrzése, a fényjelzők segítségével:
Zöld ON - Piros VÉSZJEL,
- Start nyomás kalibrálása,
- a nyomásszabályozási funkciónak köszönhetően, kalibrálható a Stop nyomás, 2-es csoportos pumpa esetén.
5.2 Belső beállítási panel (2. ábra)
Ref. Funkció
A Start nyomást beállító Trimmer.
A nyomásszabályzó funkcióhoz, 2-es csoportos pumpákhoz:
1
- A Start nyomást beállító Trimmer, a Fő pumpához.
- A Stop nyomást beállító Trimmer, a Segéd pumpához.
Dip Switch funkció választó.
2
2-es csoportos pumpa esetén, a Dip Switch-eket össze kell hangolni ugyanazokra a funkciókra.
3 A belső Zöld Led, jelzi a Fő és Segéd pumpa közti kapcsolatot, 2-es csoportos pumpák esetén.
Zöld Led = FIXEN ÉG miközben a pumpa vízmentesen működik.
4 Zöld Led = VILLOGVA ÉG miközben a pumpa vízzel töltve működik.
Piros Led = VÉSZJEL
Külső bementi csatlakozás Fastonja vagy a nyomásszabályzó minimális nyomása vagy az egyik úszó minimum szinten léte.
Figyelem!! 2-es pumpa csoportok esetén, a 2 külső bemenetet párhuzamossá kell tenni, a FASTON méreteinek tiszteletben tartása
mellett!
5 Elektromossági jellemzők:
Áram feszültség: 5V – 1mA-nál alacsonyabb
A nyomás és áramlásnyomás szabályzási Funkcióhoz: NC
Az RWS (esővíz gyűjtő) funkcióhoz: NO
6 RJ, 232 sor kommunikációs csatlakozó (6 kimenet), 2 pumpa csoport esetén, a Fő és a Segéd pumpa között.
A kisegítő reléhez tartozó elektromos kapcsolat.
7
(az Active System-hez tartozó távolsági vész relé vagy 3 elágazású szelep ellátási reléje).
8 Mechanikus rögzítési támaszték a kisegítő reléhez.
9 3 elágazású satu az opcionális relé kapcsolathoz.
Opcionális relè RWS funkcióhoz (esővíz gyűjtő)
10
Közös NO – NC.
11 Áramellátási kapcsolat a kártyához.
12 Áramellátási kapcsolat a pumpa motorjához.
